雪崩対策

多様な雪害に応じた対策工で、
雪国の暮らしの安全に貢献します。
積雪の深さや現場の状況に応じて、最適な雪崩予防工や雪崩防護工の選択が可能。崩落雪に適用できる防護網も取り扱うなど、雪国の暮らしを脅かす多様な雪害に対応できます。

雪崩対策の適用場所

豪雪地ではあらゆる場所で雪害が起こる可能性がありますが、特に道路や鉄道、民家などに隣接する斜面や、森林・山地では、雪崩対策を講じる必要があります。雪国の特徴を熟知したプロテックエンジニアリングは、周囲の自然環境に調和する対策工を提供します。
  • 道路沿い
    イメージ1
    道路に危険を及ぼす雪崩災害を防ぎ、道路通行の安全を確保します。

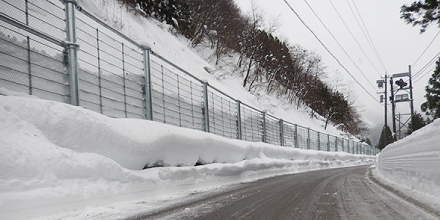

  • 線路沿い
    イメージ2
    雪崩が線路に到達するのを防ぎ、安全な鉄道の運行に寄与します。
  • 民家裏
    イメージ3
    民家裏で雪崩対策を行い、建物に被害が及ぶのを防ぎます。
  • 山腹
    イメージ4
    治山事業内で山地に起因する雪崩災害を防止します。

雪崩対策工

雪崩対策工には、「予防工」と「防護工」があります。
予防工：
雪崩発生区に施設を設置し、雪崩の発生を未然に防止します。
防護工：
雪崩走路や堆積区に施設を設置し、発生した雪崩による危険から保全対象を防護します。
種々の条件を総合的に比較検討して、これらの対策工を選択して用います。
  • イメージ5
    予防工の対策例
    雪崩予防柵
    雪崩の発生区に設置し、雪崩を未然に防ぎます。対策範囲の斜面長が長い場合、多段に配置します。
  • イメージ6
    予防工の対策例
    雪崩予防杭
    斜面に設置した杭で積雪のグライドを抑止します。全層雪崩の対策に有効です。
  • イメージ7
    予防工の対策例
    せり出し防止柵
    山側斜面に積もった雪がグライドし、路面に雪がせり出してくるのを防ぎます。斜面の最下段に設置する雪崩予防柵と言えます。
  • イメージ8
    防護工の対策例
    雪崩防護柵
    流下してくる雪崩を斜面下方で受け止めます。山側に雪崩を堆積させる十分なポケット容量が必要です。
  • イメージ9
    防護工の対策例
    雪崩防護擁壁
    雪崩の走路末端または堆積区に設置し、雪崩を受け止めます。山側に雪崩を堆積させる十分なポケット容量が必要です。

プロテックエンジニアリングの取扱製品

プロテックエンジニアリングは、予防工・防護工の幅広い対策製品を開発しています。
※適用範囲は標準仕様の場合の目安です。条件によっては別途検討が可能です。
  • 落石防護工
    下記の表は左右にスクロール出来ます
    工種名 設置位置 適用範囲 製品名
    対応落石
    エネルギー    		 対応積雪深
    落石防護柵 斜面イメージ 斜面中腹 1002kJ － ARCフェンス 詳細
    318kJ 3.5m SPARCフェンス 詳細
    5000kJ － マクロフェンス 詳細
    ポケット式落石防護網 斜面イメージ 法肩～法尻 200kJ － スロープガード
    ネットRタイプ    		 詳細
    落石防護柵 斜面イメージ 法尻 1000kJ - ループフェンス 詳細
    1200kJ － スロープガード
    フェンスタイプLR    		 詳細
    落石防護補強土壁 斜面イメージ 法尻 5500kJ － ジオロック
    ウォール    		 詳細
    ロックシェッド 斜面イメージ 法尻 8000kJ － スーパーロック
    シェッド    		 詳細
    既設落石防護柵補強工 斜面イメージ 既設落石防護柵の
    柵高・耐力不足が
    懸念される箇所    		 61kJ － 再強フェンス
    Lタイプ    		 詳細
    200kJ - 再強フェンス 詳細
  • 落石予防工
    下記の表は左右にスクロール出来ます
    工種名 設置位置 適用範囲 製品名
    対応落石
    エネルギー    		 岩斜面層厚
    覆式落石防護網 斜面イメージ 崩壊危険箇所 条件に応じて設計 1.5m マクロネット 詳細
  • 崩壊土砂防護工
    下記の表は左右にスクロール出来ます
    工種名 設置位置 適用範囲 製品名
    対応土砂衝撃力・
    堆積土砂量    		 対応落石
    エネルギー
    崩壊土砂防護柵 斜面イメージ 法尻 条件に応じて設計 318kJ スロープガード
    フェンスタイプLE    		 詳細
    崩壊土砂防護補強土壁 斜面イメージ 法尻 条件に応じて設計 － QKウォール 詳細
  • 崩壊土砂抑止工
    下記の表は左右にスクロール出来ます
    工種名 設置位置 適用範囲 製品名
    不安定表層厚
    斜面安定工 斜面イメージ 崩壊危険箇所 3.0m マクロネットHR 詳細
  • 雪崩予防工
    下記の表は左右にスクロール出来ます
    工種名 設置位置 適用範囲 製品名
    対応積雪深 対応落石
    エネルギー
    雪崩予防柵 斜面イメージ 斜面中腹 3.0m 40kJ ARCフェンス
    Sタイプ    		 詳細
    3.5m － SPARCフェンス
    Sタイプ    		 詳細
    5.0m 500kJ 三角フェンス 詳細
    雪崩予防杭 斜面イメージ 斜面中腹 4.5m － トライパイル 詳細
    雪崩予防柵
    せり出し防止柵    		 斜面イメージ 斜面中腹
    法尻    		 5.0m 61kJ スロープガードフェンスタイプLS 詳細
    既設雪崩予防柵補強工 斜面イメージ 既設雪崩予防柵の間から雪崩の抜け落ちがある箇所 既設予防柵に
    準じる    		 － スノースルー
    ガード    		 詳細
  • 雪崩防護工
    下記の表は左右にスクロール出来ます
    工種名 設置位置 適用範囲 製品名
    対応積雪深
    雪崩防護柵 斜面イメージ 法尻 2.0m程度 スロープガード
    フェンスタイプLS    		 詳細
    雪崩防護補強土壁 斜面イメージ 法尻 6.0m程度 ジオスノー
    ウォール    		 詳細
  • 崩落雪防護工
    下記の表は左右にスクロール出来ます
    工種名 設置位置 適用範囲 製品名
    崩落雪防護網 斜面イメージ 法肩～法尻 状況に応じて設計 スロープガード
    ネットSタイプ    		 詳細
  • 土石流・流木対策工
    下記の表は左右にスクロール出来ます
    工種名 設置位置 適用範囲 製品名
    杭式（杭基礎）
    土石流・流木対策工    		 斜面イメージ 無流水渓流
    （小規模渓流）    		 条件に応じて設計 アーバンガード 詳細
    中小石礫・
    流木捕捉部材    		 斜面イメージ 渓流に設置された鋼製スリット堰堤 条件に応じて設計 コレッキリ
    スクリーン    		 詳細
