道路や線路に
究極の安全を生み出す
高エネルギー吸収高靱性
ロックシェッド

スーパーロックシェッドは、道路や線路を覆って落石が路面に直接落下するのを防ぐ工法です。最大8000kJの落石エネルギーに対応し、道路や線路に究極の安全を提供します。

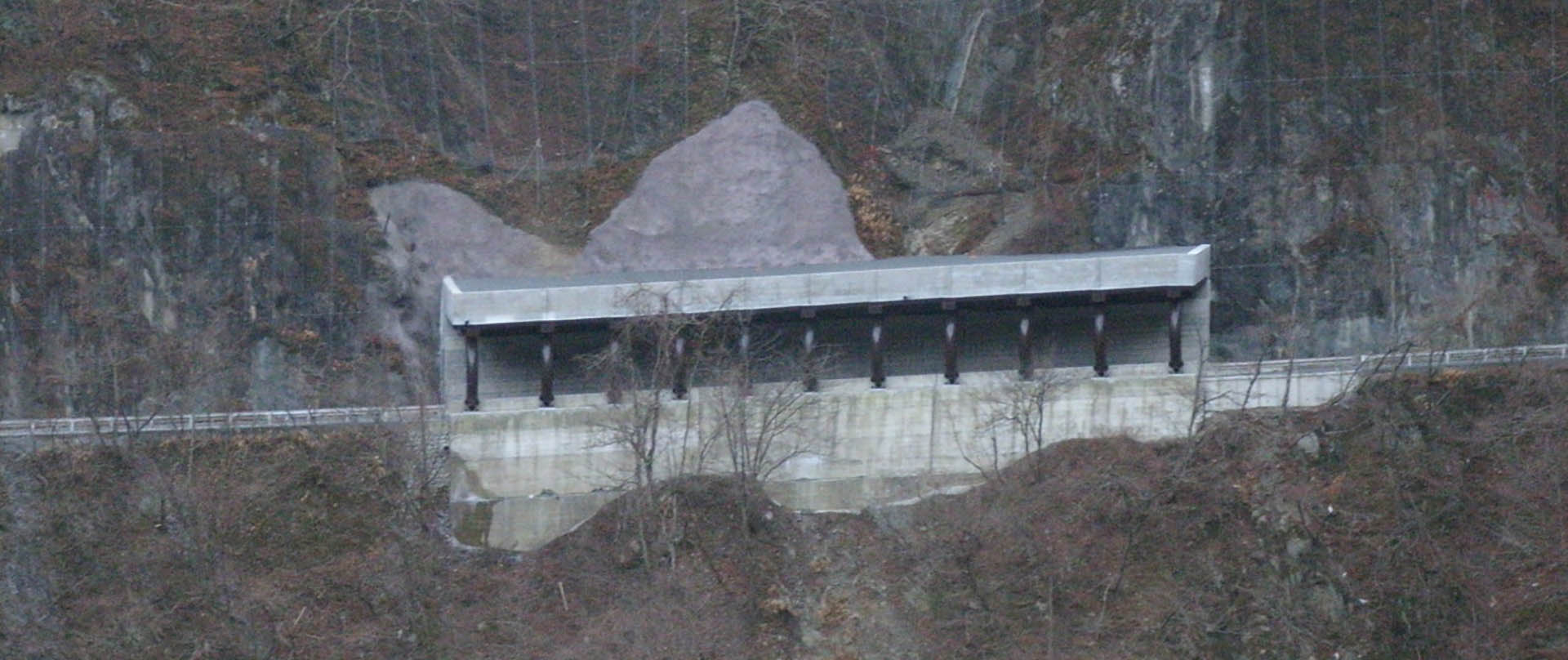

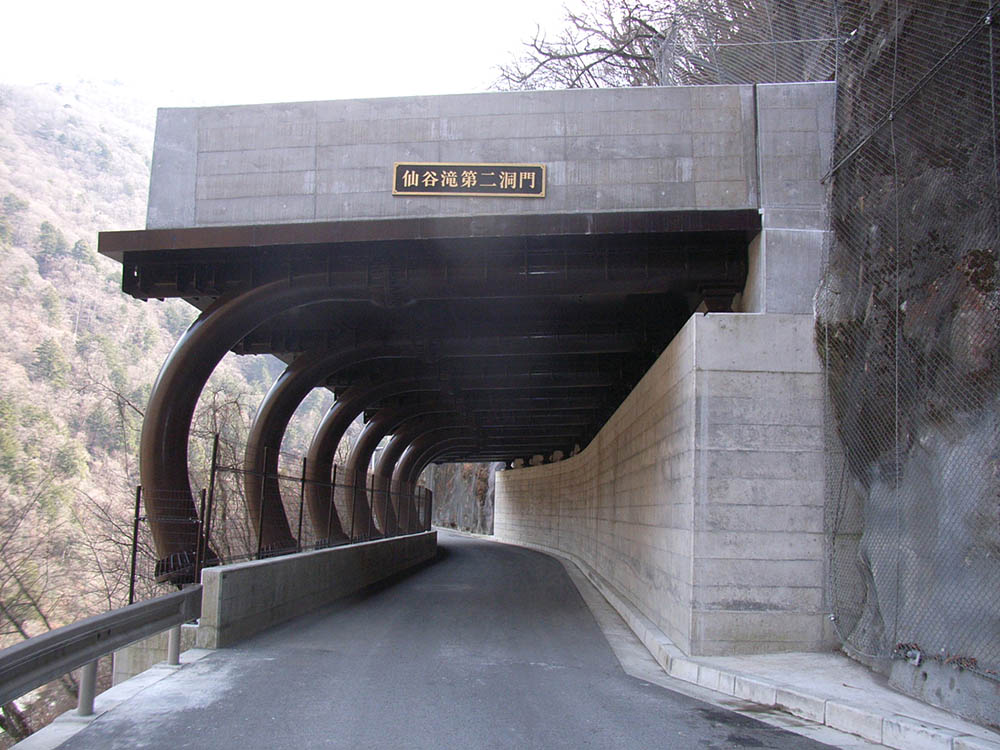

スーパーロックシェッドとは

道路・線路を覆って落石から防護
落石エネルギー8000kJまで対応
大規模落石対策に有効

Features

特長

大きな耐荷力と
大きなエネルギー吸収性能を期待できる
経済性に優れたロックシェッドです。

　詳細はこちら
Structure

構造

万全の予防で落石や土砂崩れなど
あらゆる災害を未然に防ぐ、
驚異のハイブリッド構造です。

　詳細はこちら

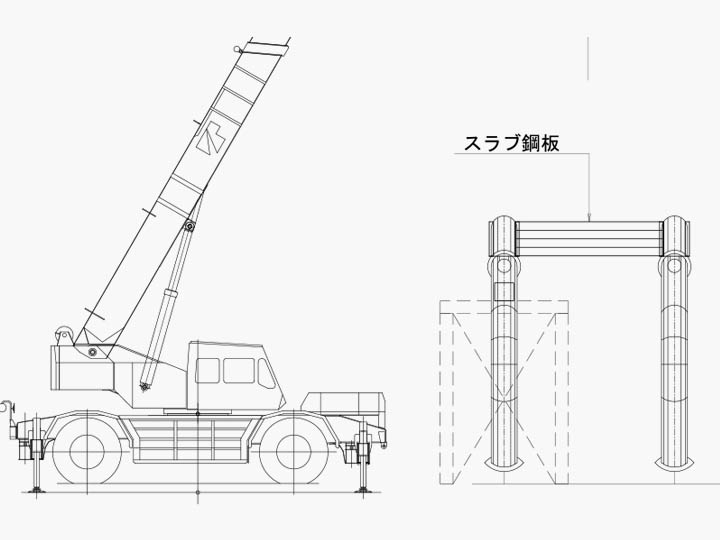

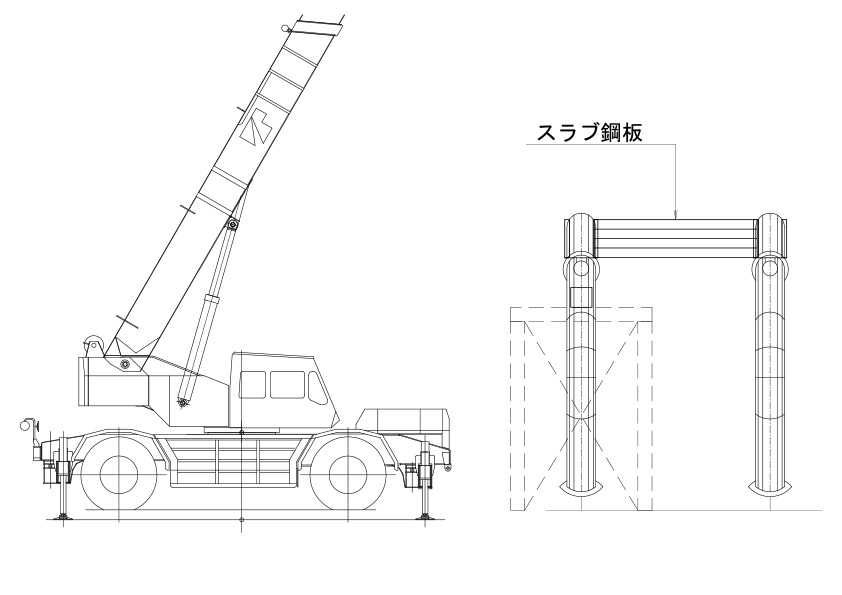

Construction flow

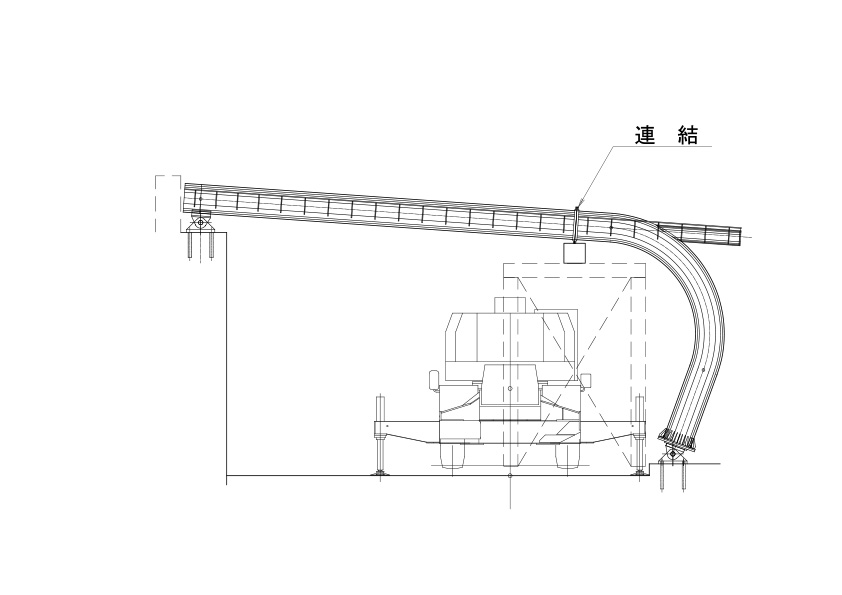

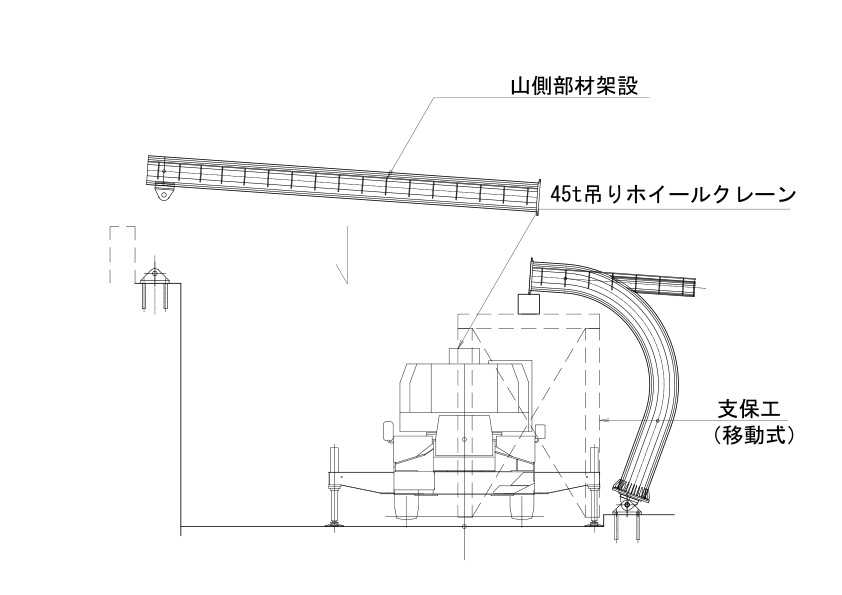

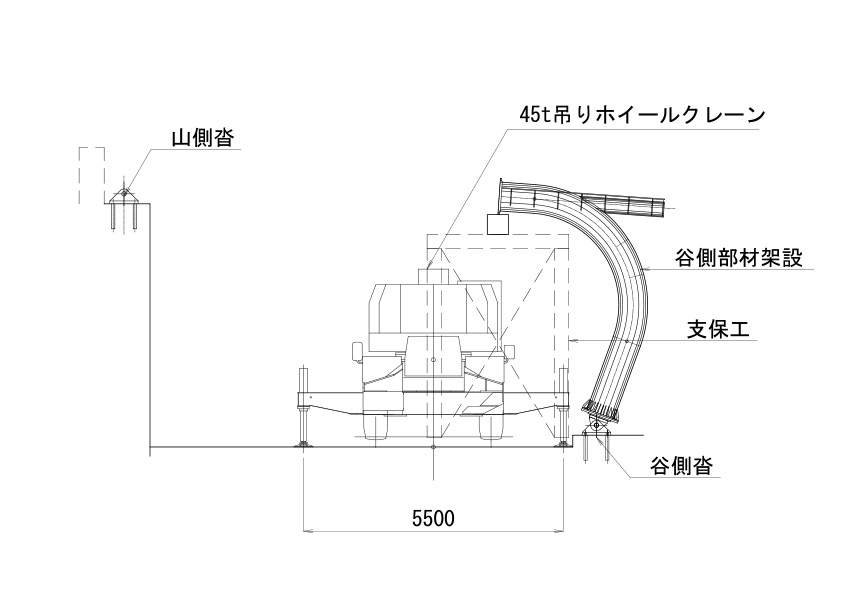

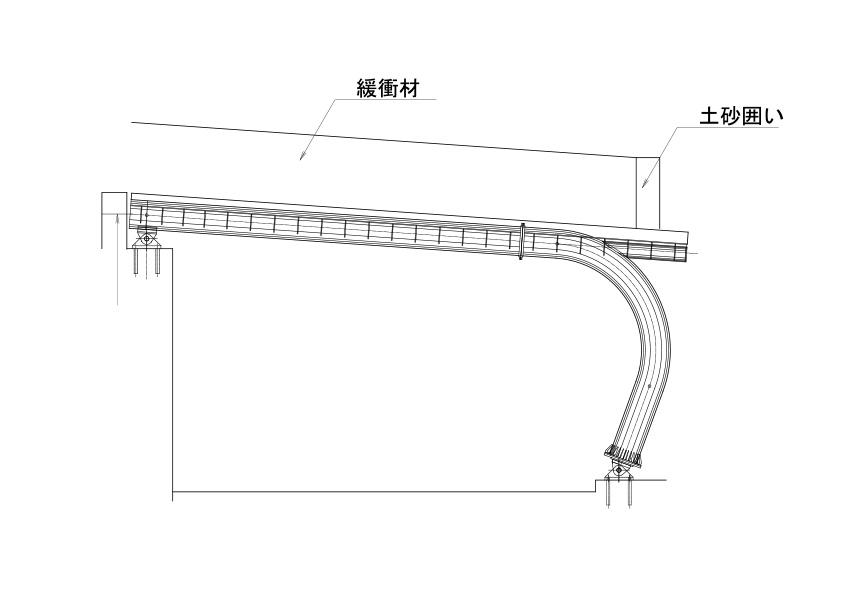

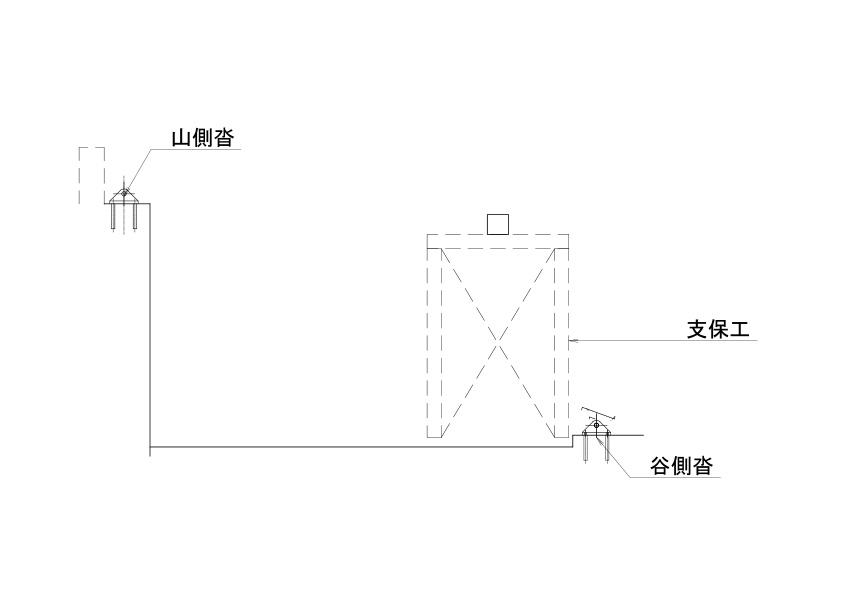

施工手順

スーパーロックシェッドの
基本的な施工手順を紹介します。

　詳細はこちら

実験

　詳細はこちら

Features

特長

高い靱性を備えたハイブリッド構造
驚異の耐荷力、落石エネルギー8000kJまで対応
支柱間隔を変化させて耐荷力の調整が可能

Features1

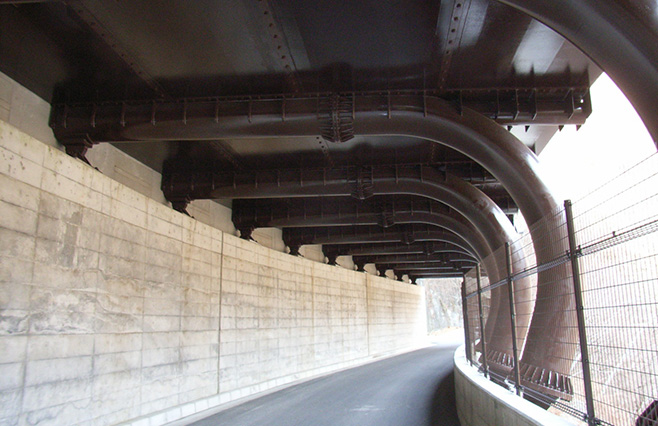

高い靱性を備えたハイブリッド構造

主構にアンボンドPC鋼材を配したコンクリート充填鋼管を、スラブに鋼・コンクリート合成床板を用いることにより、大きな耐荷力と高いエネルギー吸収性能を実現しました。主構は一定の強度を保持したまま変形することが可能なため、設計レベル以上の落石に対しても完全に倒壊することなく、生存空間を保持することができます。

独自の主構とスラブを用い、高いエネルギー吸収性能を実現しました。

Features2

驚異の耐荷力、
落石エネルギー8000kJまで対応

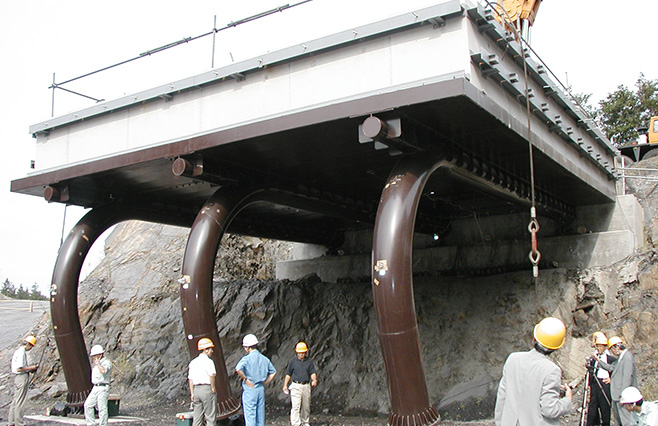

実物実験で世界最大規模の重錘落下実験を行い、8000kJの落石エネルギーに対応できることが確認されました。主構とスラブの外面が鋼材であるため、コンクリートの剥離等による二次的な災害もありません。

世界最大規模の重錘落下実験で性能が実証されています。

Features3

支柱間隔を変化させて耐荷力の調整が可能

落石エネルギーに応じて主構の設置間隔を変化させ、耐荷力を調整することが可能です。

Structure

構造

スーパーロックシェッドは、主構にアンボンドPC鋼棒を挿入したコンクリート充填鋼管を、スラブに鋼・コンクリート合成床板を使用しています。スラブは主構に荷重を伝達し、連続した隣接主構へ荷重を分散させる効果を有します。主構部材は、極めて高い靱性により必要な耐荷力を一定に保持したまま変形し、落石エネルギーを吸収します。

画像を左右にスクロールできます

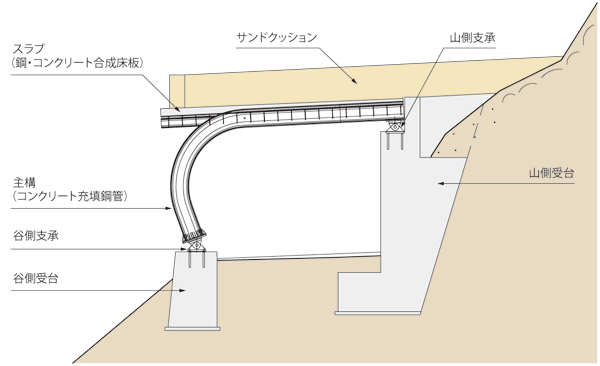

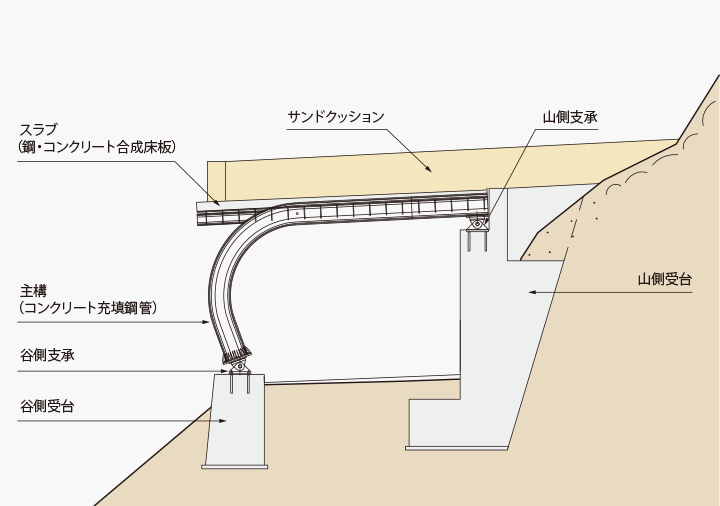

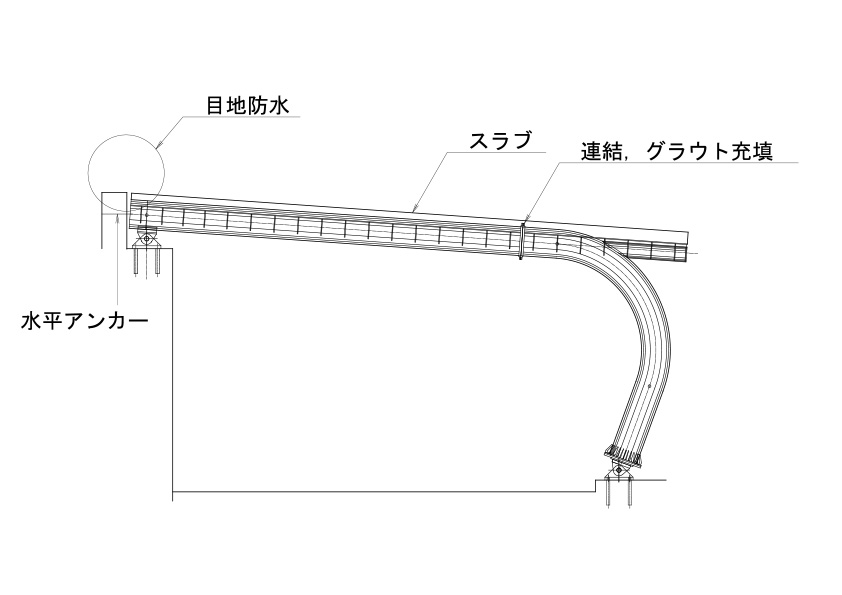

断面図

画像を左右にスクロールできます

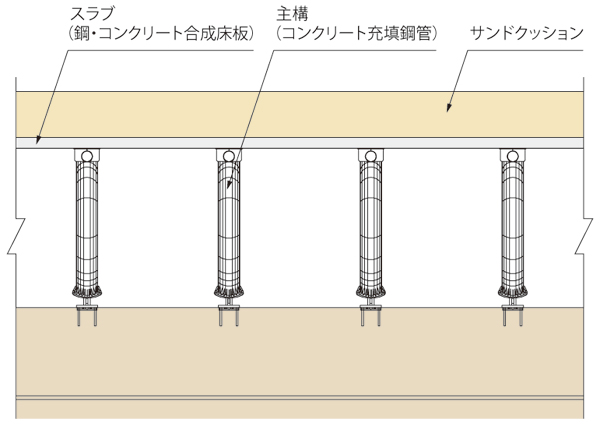

正面図

画像を左右にスクロールできます

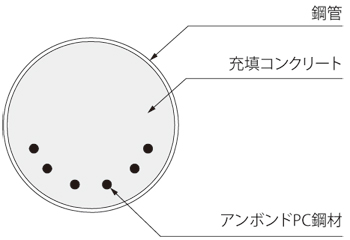

主構断面図

画像を左右にスクロールできます

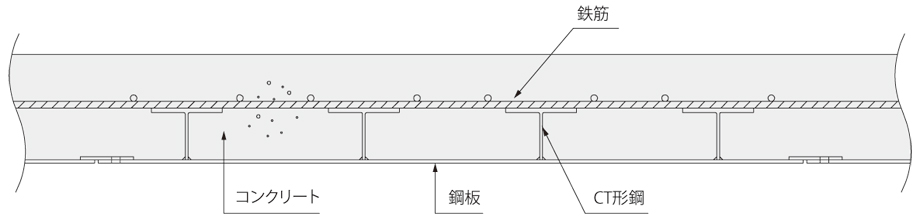

合成床板断面図

Experiment

実験

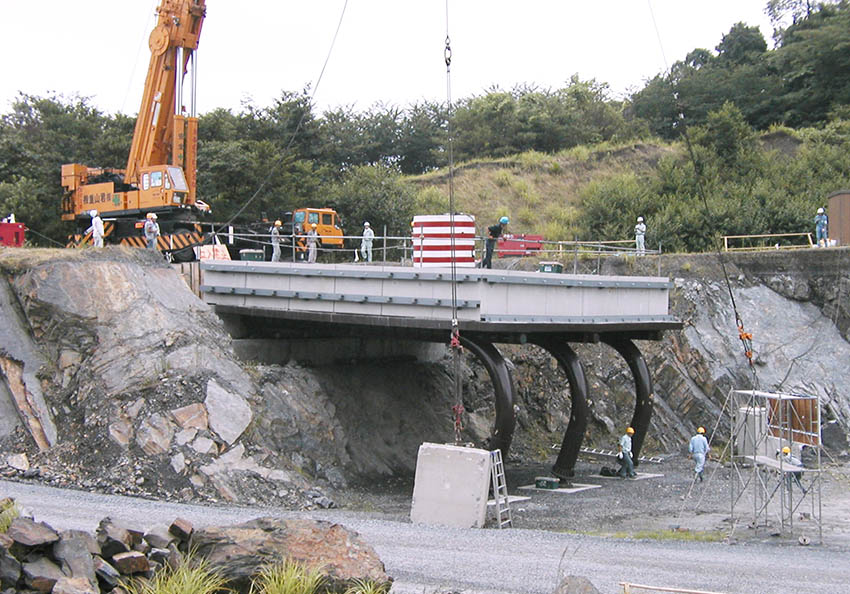

実物供試体による衝撃載荷実験

落石に対する性能照査実験

実験方法	実物供試体に対する重錘自由落下
時期	2001年
場所	茨城県
重錘重量	211.8kN
載荷エネルギー	8000kJ

実物実験で世界最大規模の重錘落下実験を行い、8000kJの落石エネルギーに対して衝撃吸収性能を有していることが実証されました。

構造部材の基礎実験

実験部材	充填鋼管部材1/2スケールモデル
実験方法	供試体に対する重錘落下
時期	1999年
場所	千葉県

構造部材の基礎実験

実験部材	充填鋼管部材及びPRC部材
実験方法	供試体に対する重錘落下
時期	1999年
場所	千葉県

曲げ耐力400kN-mで設計された部材に重錘を落下させて充填鋼管部材とPRC部材の比較を行いました。PRC部材は40kJで完全に破壊されました。一方、充填鋼管部材は、大きく変形するものの470kJのエネルギーに対しても破壊されることなく重錘を受け止め、部材の靭性の高さが実証されました。想定外の落石に対してもすぐに折れる事がなく安心です。
