既設雪崩予防柵補強工
スノースルーガード®
SNOW THROUGH GUARD
- 工種カテゴリ
- 雪崩予防工
- 適用範囲
- 対応積雪深：既設雪崩予防柵に準じる
- 製品トップ
- 特長
- 構造
- 実験
- 施工手順
Topics
既設雪崩予防柵の間からの
雪の抜け落ちを防ぐ簡易補強工法

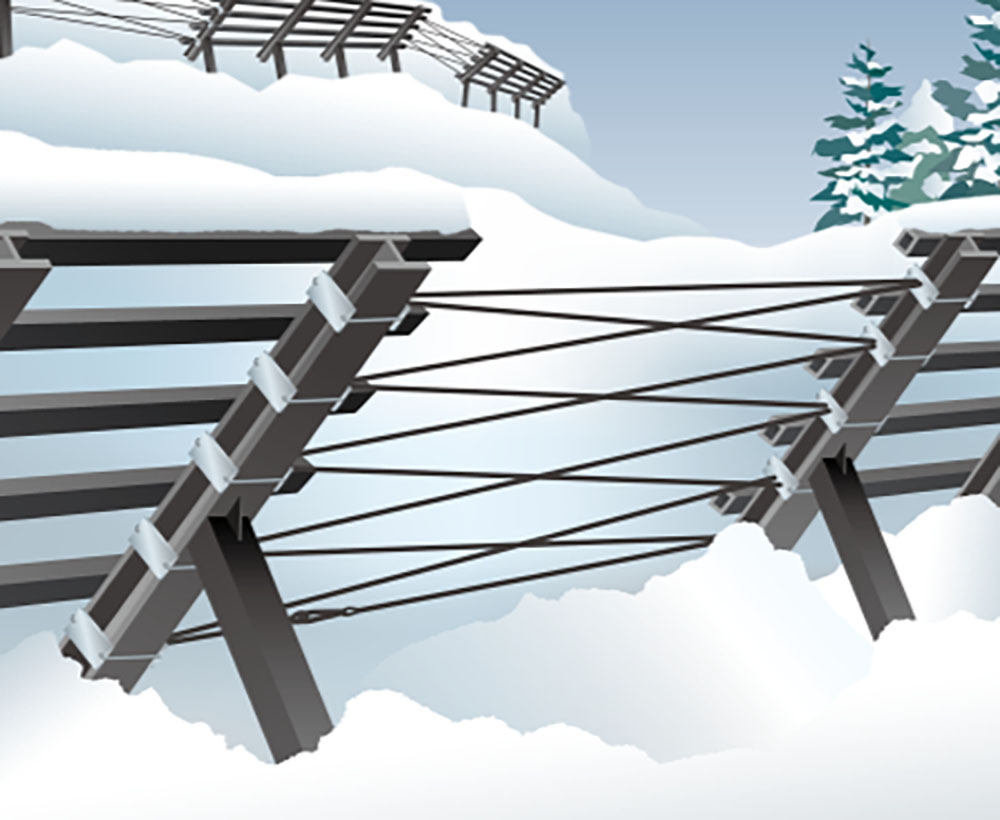

スノースルーガードは、既設の雪崩予防柵の間にワイヤロープを設置し、柵間からの雪崩の抜け落ちを防止する工法です。現場に合わせてあらゆる柵間隔に設置が可能で、手軽で経済的な対策を実現します。
スノースルーガードとは
- 既設雪崩予防柵間の雪の抜け落ち防止
- ロープを設置して容易に既設柵を補強
- 人力運搬・人力施工が可能
-
Features
特長
雪崩予防柵を新設することなく
雪の抜け落ちを
経済的に対策可能です。詳細はこちら
-
Structure
構造
重機や特殊な工具を用いず
誰でも容易に設置ができます。詳細はこちら
-
Construction flow
施工手順
スノースルーガードの基本的な
施工手順を紹介します。詳細はこちら
実験
詳細はこちら
Features
特長
- 雪崩予防柵を新設せず経済的に対策
- 施工性に優れ、短期間で設置可能
- 平行でない配置の柵間にも設置可能
Features1

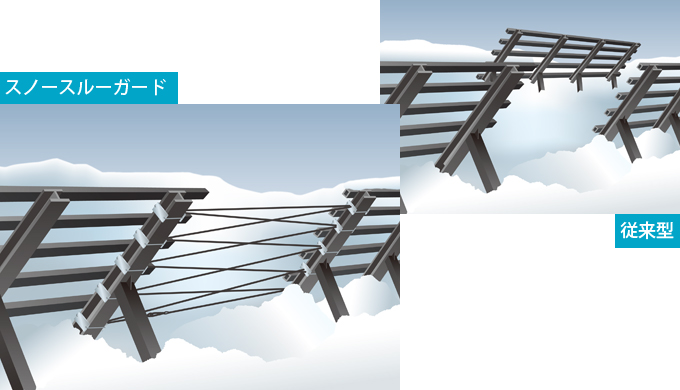

雪崩予防柵を新設せず経済的に対策
従来、雪が抜け落ちる場合には、上部に新たに雪崩予防柵を設置する手法がとられていました。スノースルーガードは従来の手法と比較して、安価で短工期かつ手軽に設置することができます。
Features2

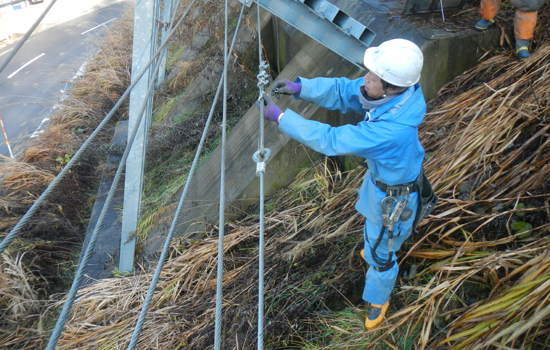

施工性に優れ、短期間で設置可能
設置には特殊な工具や大型重機は不要です。人力運搬・人力施工が可能であり、誰でも容易に設置することができます。
Features3
平行でない配置の柵間にも設置可能

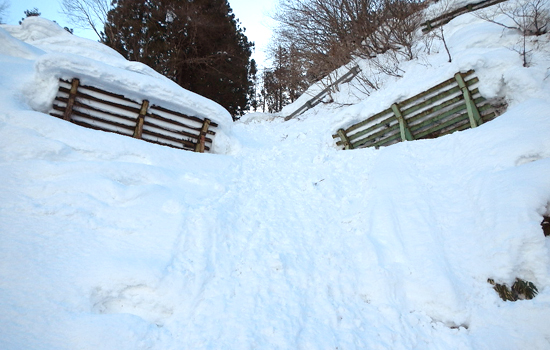

雪崩予防柵は等高線に平行に配置されるため、自然斜面では柵の面が一直線とならず、柵と柵の間の水平間隔が均一となることがありません。スノースルーガードは異なる個々の柵間隔に現場で対応できる構造であり、施工性に優れています。
Structure
構造

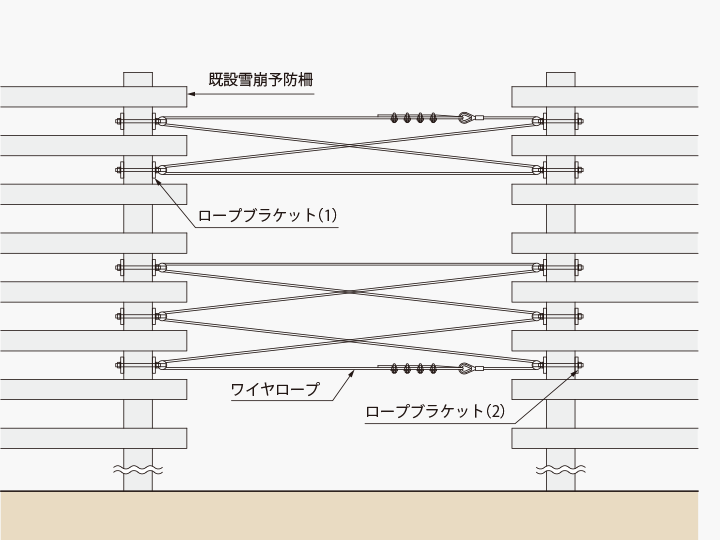

スノースルーガードは、ワイヤロープとブラケットで構成されています。既設雪崩予防柵の縦バーにブラケットを設置し、ブラケット間にワイヤロープを張設します。ワイヤロープの端末同士はワイヤクリップで結合します。
画像を左右にスクロールできます

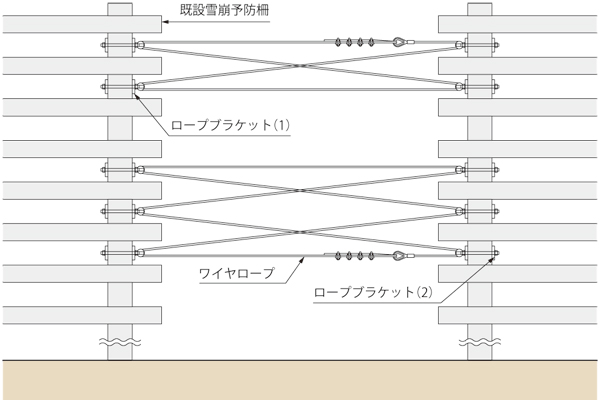

正面図
画像を左右にスクロールできます
平面図
Experiment
実験

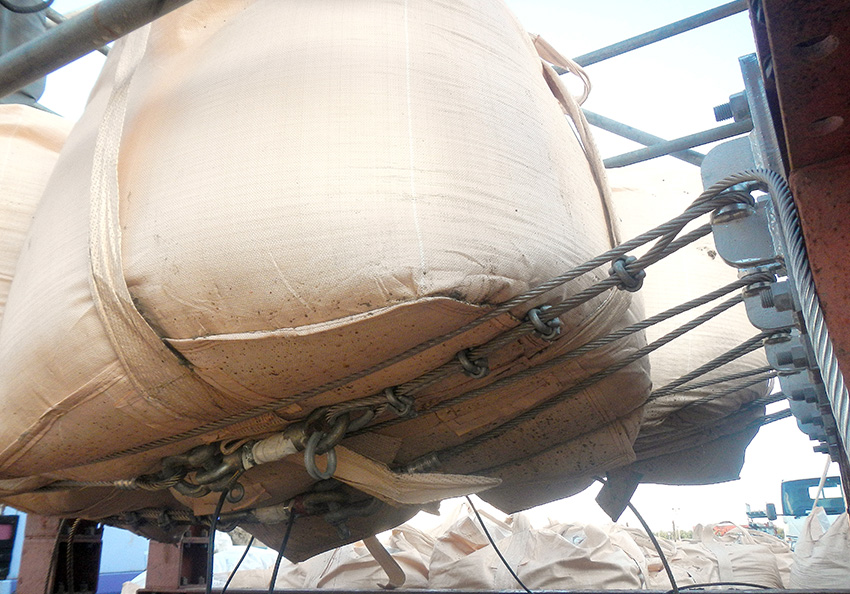

実物供試体による荷重載荷実験
斜面雪圧に対する性能照査実験
| 実験方法 | 実物供試体に対する大型土嚢載荷実験 |
|---|---|
| 時期 | 2013年 |
| 場所 | 新潟県 |
大型土嚢を積雪に見立てて実物供試体への荷重載荷実験を行い、斜面雪圧に対する構造の安全性を確認しました。

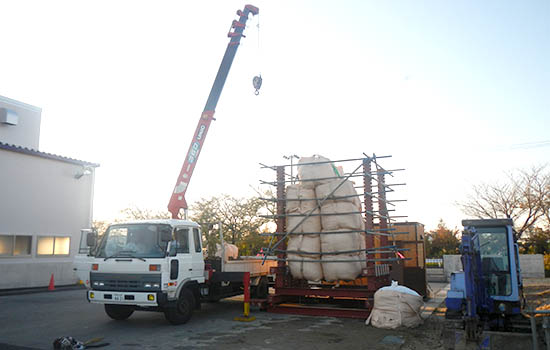

実験施設全景

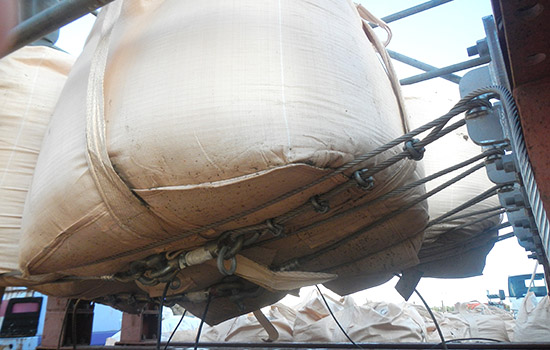

土嚢載荷状況（下より）

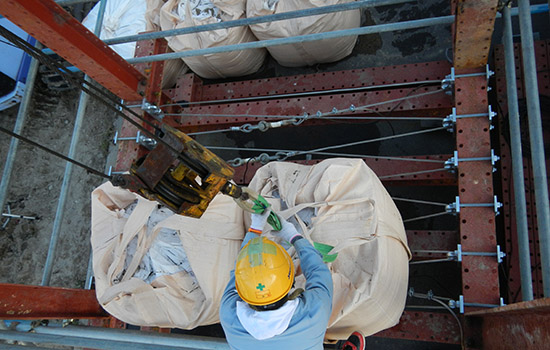

土嚢載荷状況（上より）
Construction flow
施工手順
-

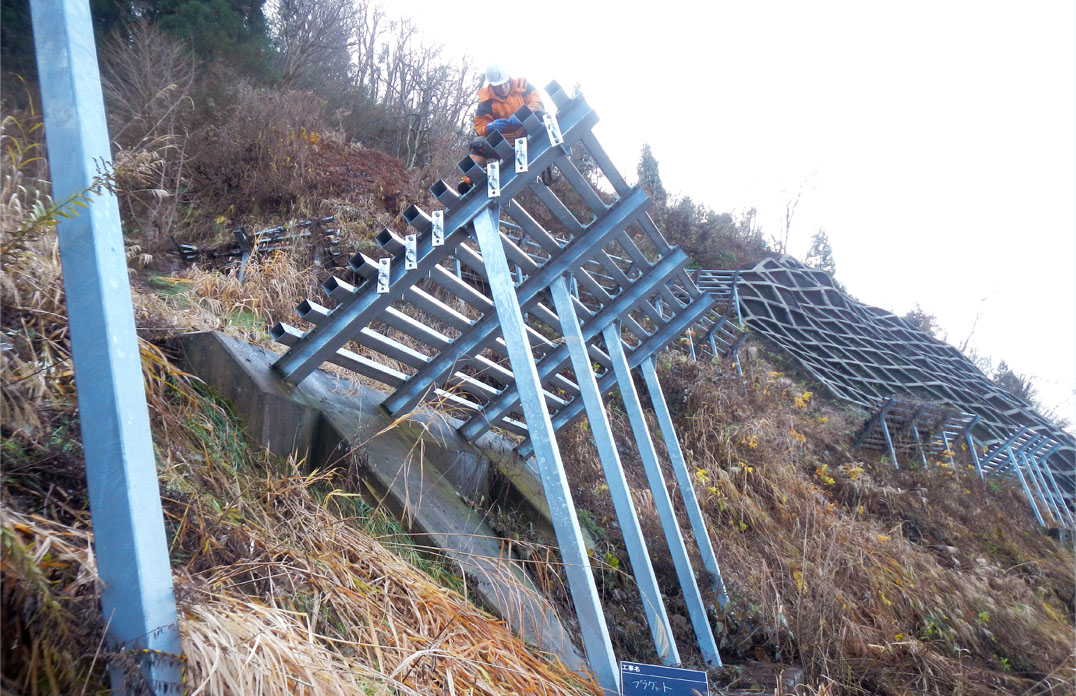

ブラケット設置
既設雪崩予防柵の主柱にブラケットを取り付けます。 -
-
ワイヤロープ設置
ブラケットを介してワイヤロープを取り付けます。
ロープの端部は、ワイヤクリップを締め付けて固定します。 -
-

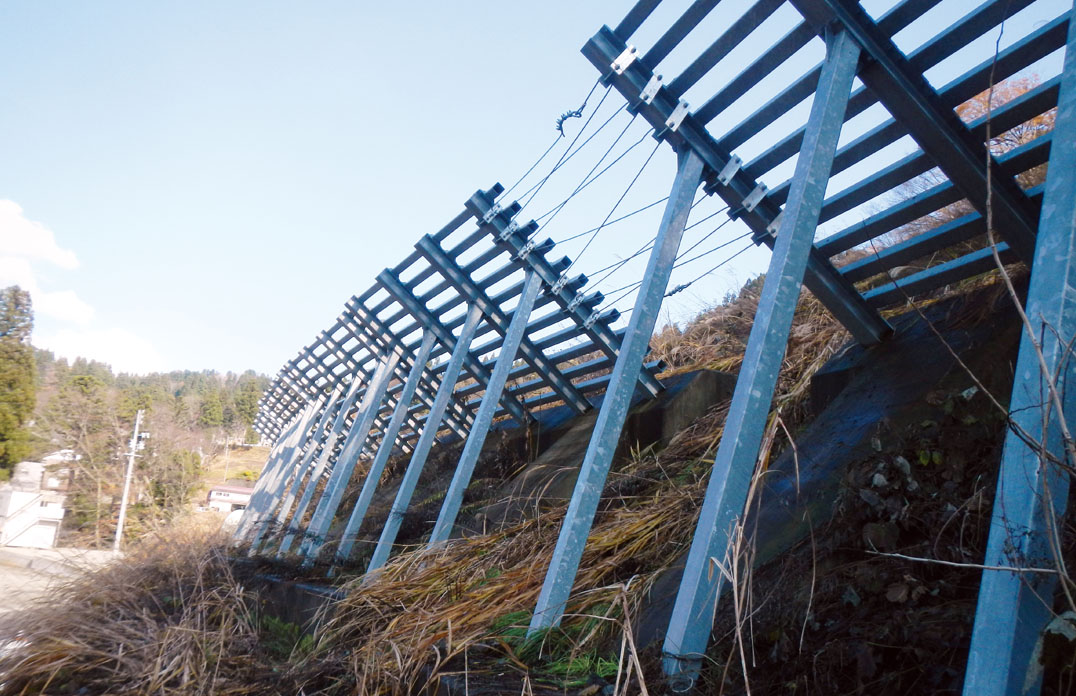

完成
-
