圧倒的な採用実績を誇る
エネルギー吸収型落石防護柵

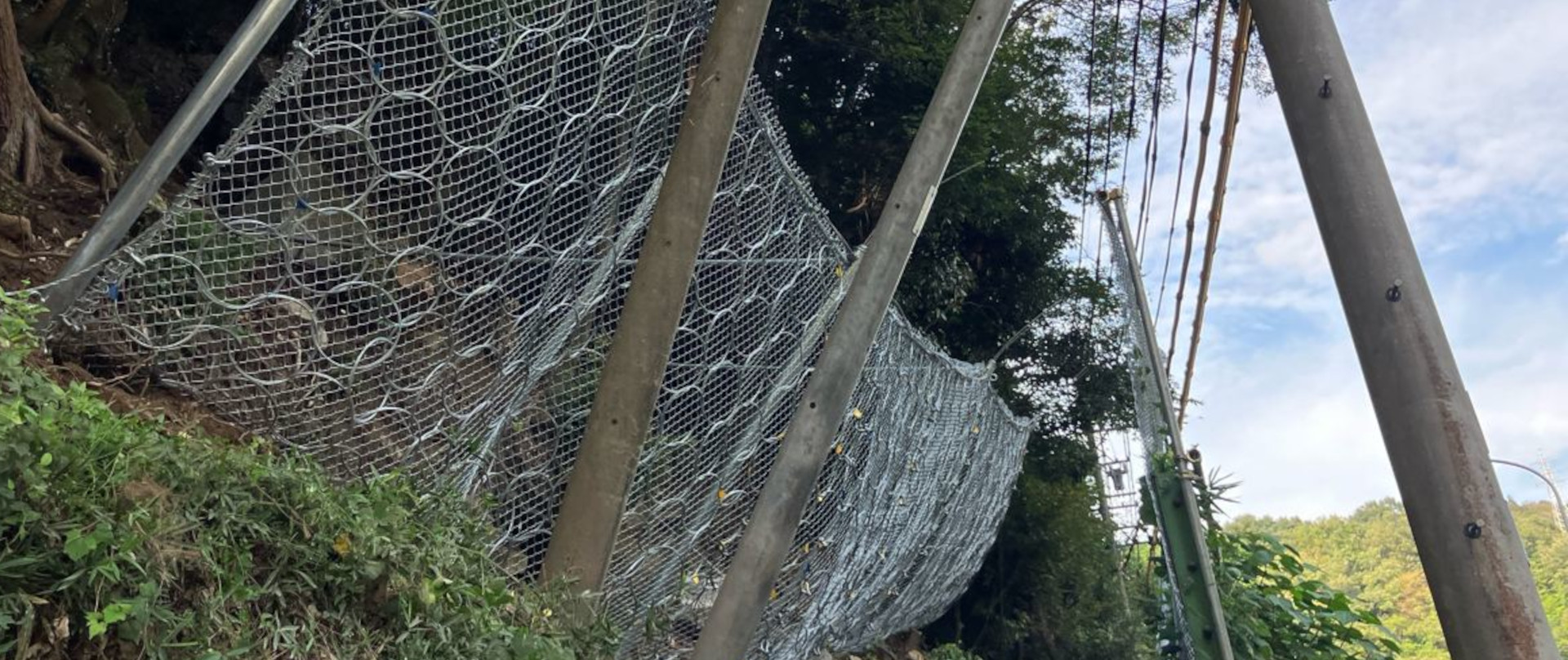

ARCフェンスは、主に斜面に設置して道路や民家を落石から守る落石防護柵です。落石エネルギー61kJ/ 106kJ/ 223kJ/ 316kJ/ 504kJ/ 1002kJに対応する6タイプを用意しており、削孔からフェンス設置まで全て人力での施工が可能なため、斜面上での落石対策で経済性を発揮します。

ARCフェンスとは

斜面設置型の落石防護柵
落石エネルギー1002kJまで対応
施工性・経済性を発揮するシンプル構造
削孔からフェンス設置まで、人力での施工が可能
全国各地での豊富な採用実績

Features

特長

支柱間隔を調整し、
様々な地形に配置可能な落石防護柵。
軽量・シンプル構造で設置も容易です。

　詳細はこちら
Structure

構造

落石エネルギー最大1002kJまでに対応する
6つのタイプをラインアップしています。
シンプルな構造で施工性に優れます。

　詳細はこちら
Construction flow

施工手順

ARCフェンスの基本的な
施工手順を紹介します。

　詳細はこちら

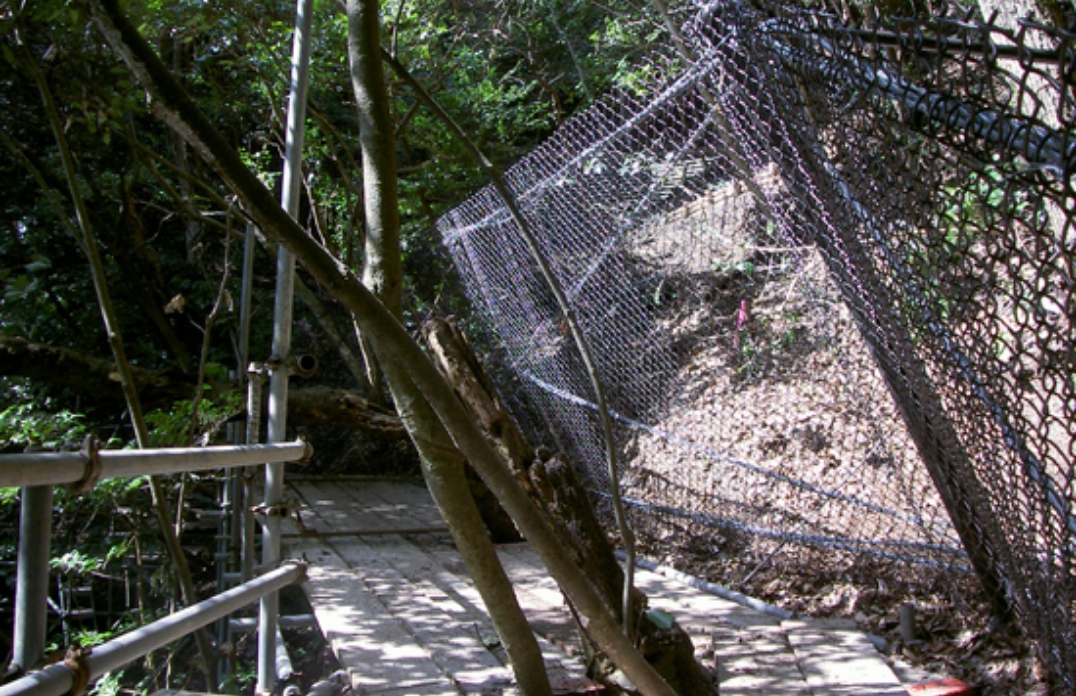

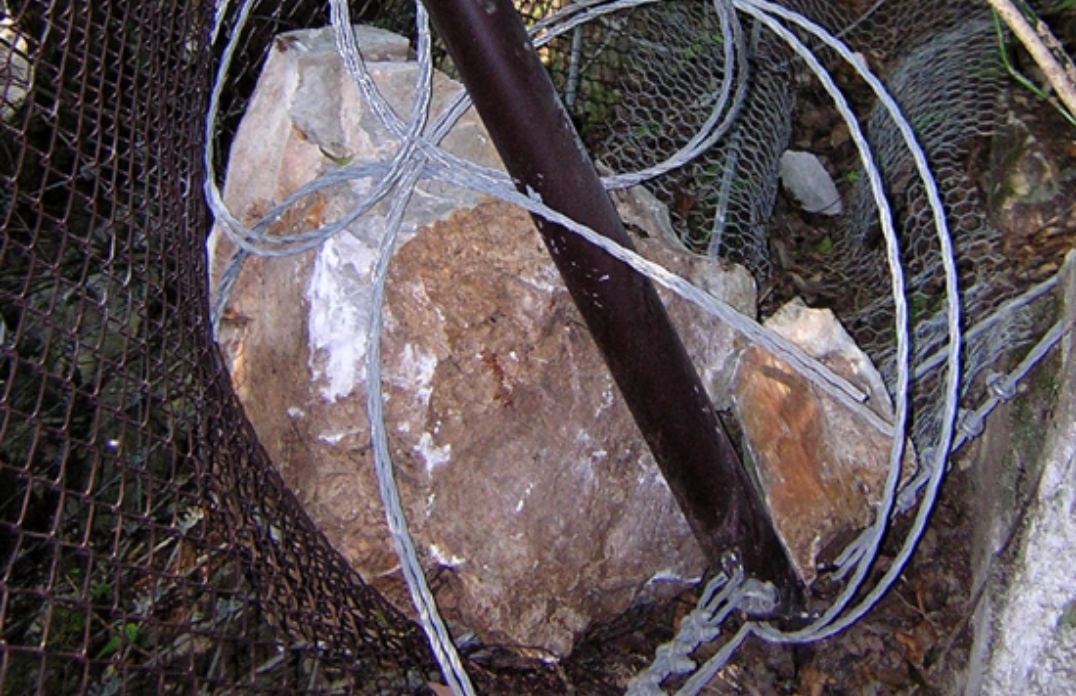

抑止事例

　詳細はこちら

実験

　詳細はこちら

Special feature

特集ページ

Features

特長

NETIS 評価促進技術に選定

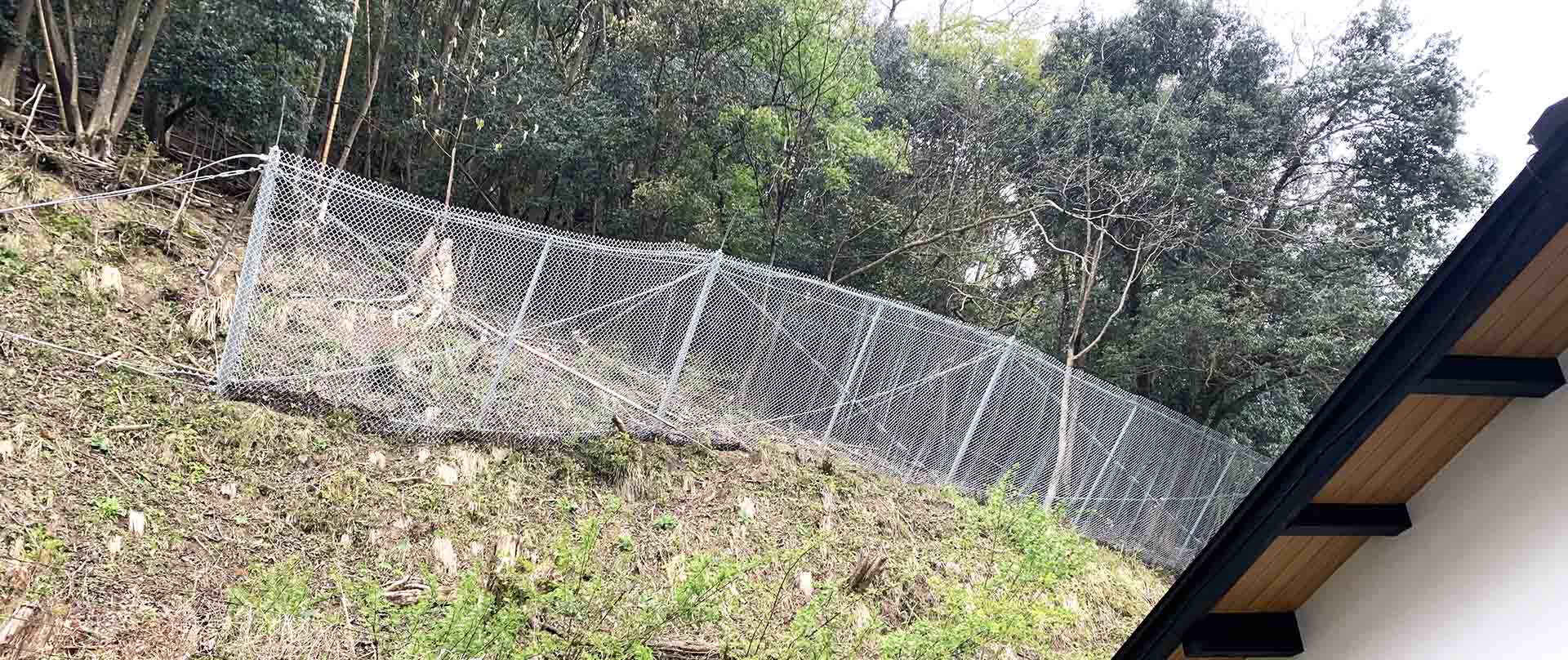

支柱間隔を調整し、様々な地形に配置可能
軽量・シンプルな構造で設置が容易
環境への負荷が少ない
落石捕捉後の復旧作業が容易

Features1

NETIS 評価促進技術に選定

ARCフェンスは、国土交通省が優れた新技術の活用促進を図るために選定した、平成29年度推奨技術等において、公共工事等に関する技術水準等を高めることが見込める技術として、「評価促進技術（新技術活用システム検討会議（国土交通省））」に選定されています。

国土交通省による報道発表資料はこちら
新たに推奨技術等９技術を選定～「公共工事等における新技術活用システム（NETIS）」の取り組み～
別紙1_平成29年度推奨技術等一覧

Features2

支柱間隔を調整し、
様々な地形に配置可能

支柱間隔を5.0mから10.0mまで、1.0mずつ変えることができるため、地形に応じた配置計画が可能です。木々を避けて設置できるため、伐採を最小限に抑えられるほか、起伏のある現場や、法枠斜面等にも適用することができます。

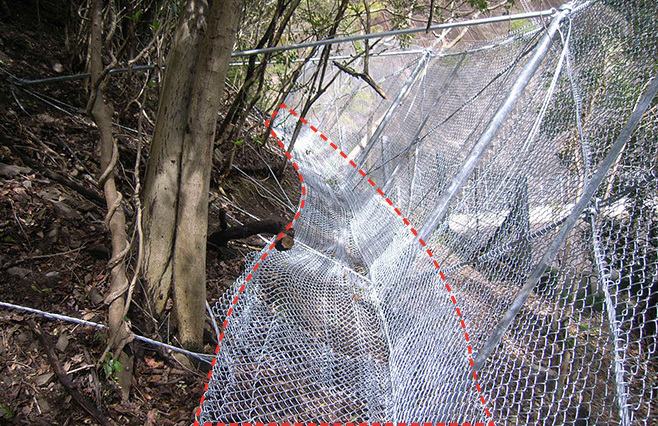

また、金網を落石衝突面の下部から斜面に沿ってL型に追加配置することで、金網と地山の隙間をさらになくし、落石が金網の下部から抜け落ちるのを防止することもできます。（オプション対応）

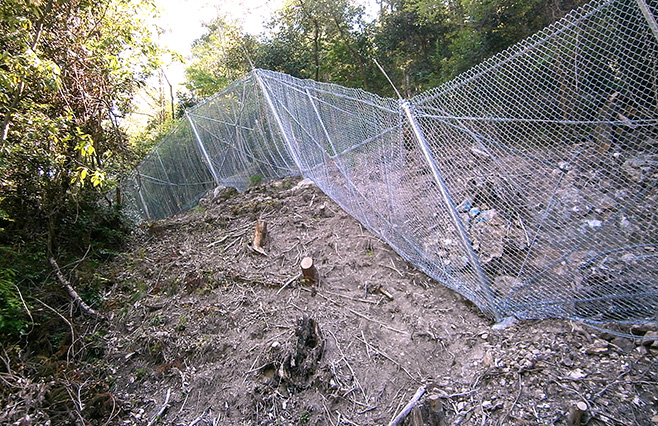

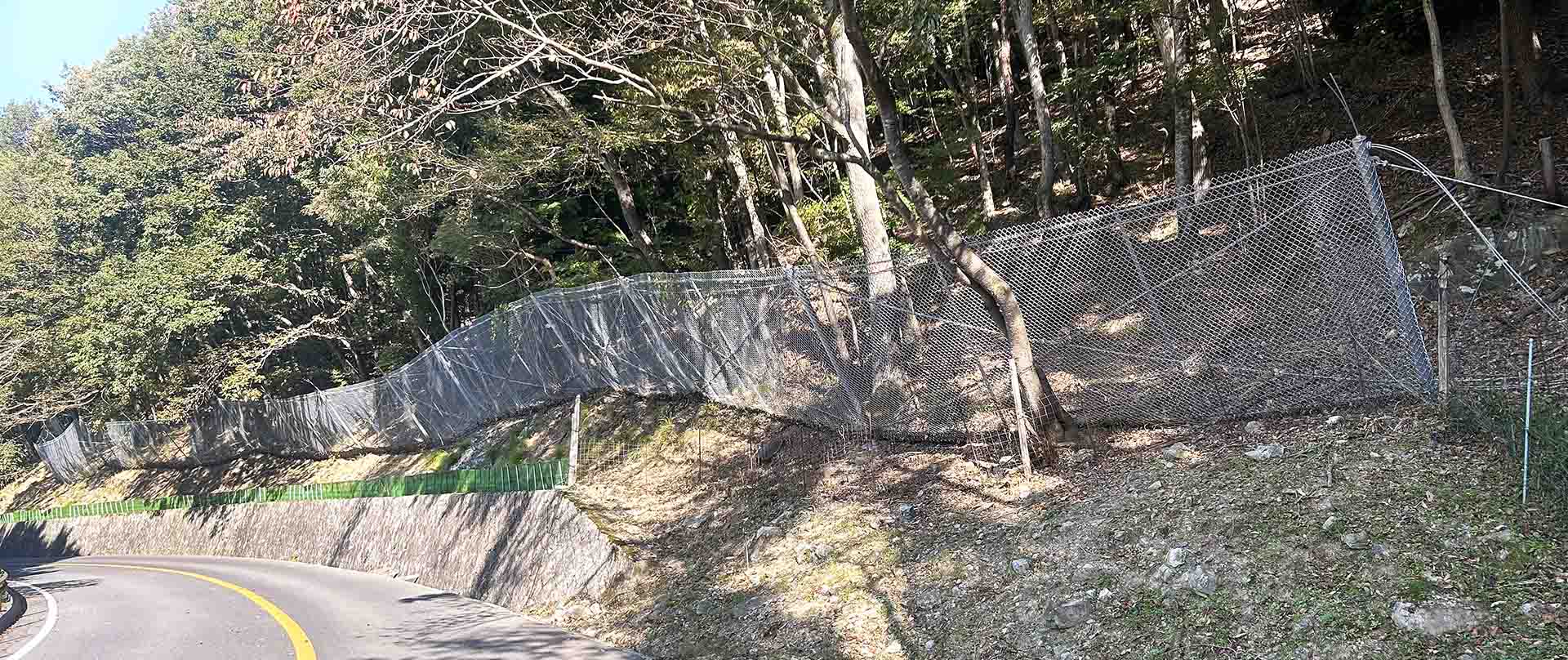

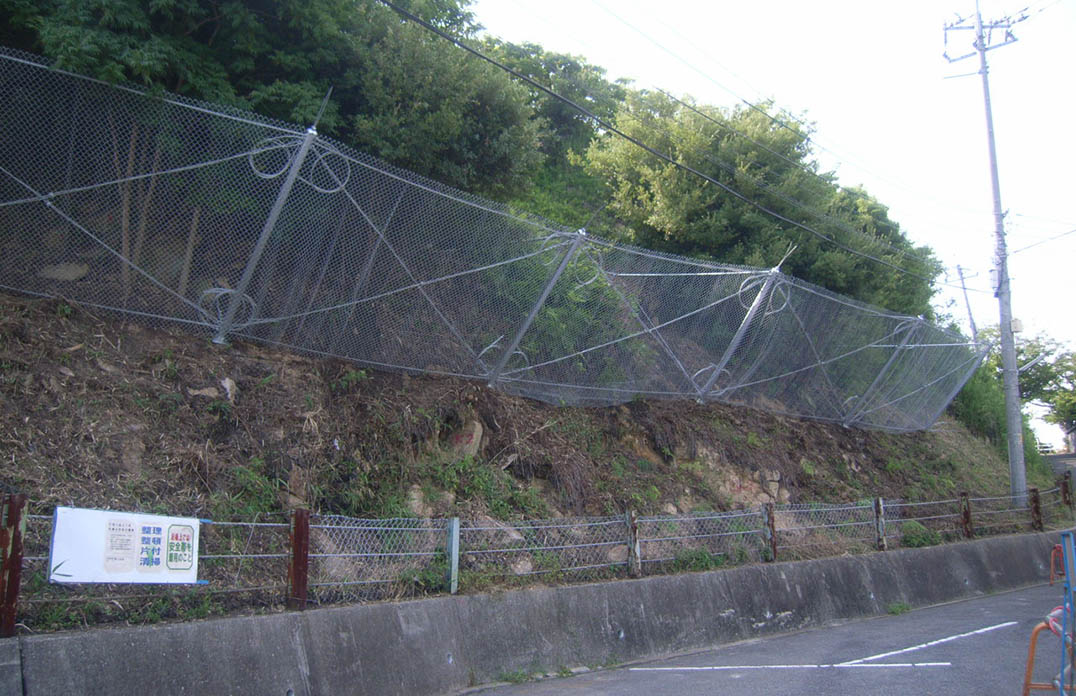

起伏のある斜面でも地形に合わせて配置し、地山との隙間を生じにくくします。

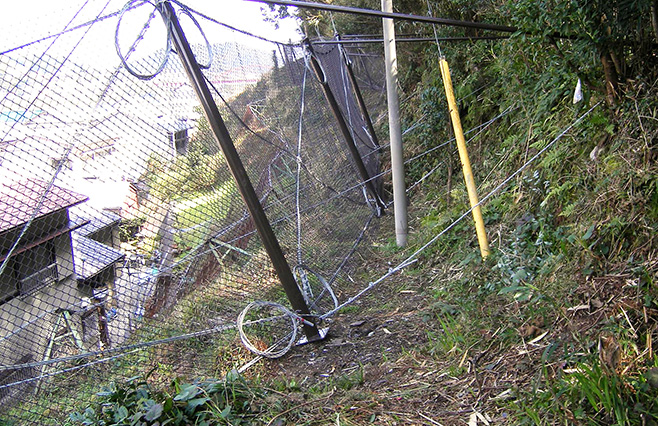

金網を地山に沿ってL型に追加設置し、落石の抜け落ちを防ぎます。（オプション対応）

Features3

軽量・シンプルな構造で
設置が容易

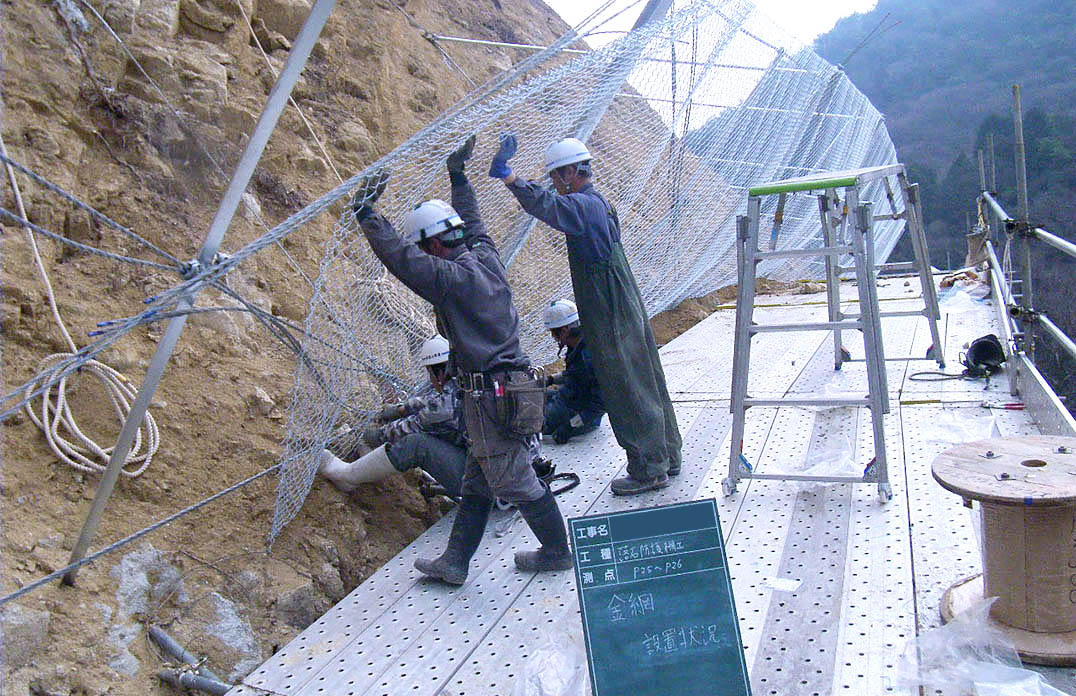

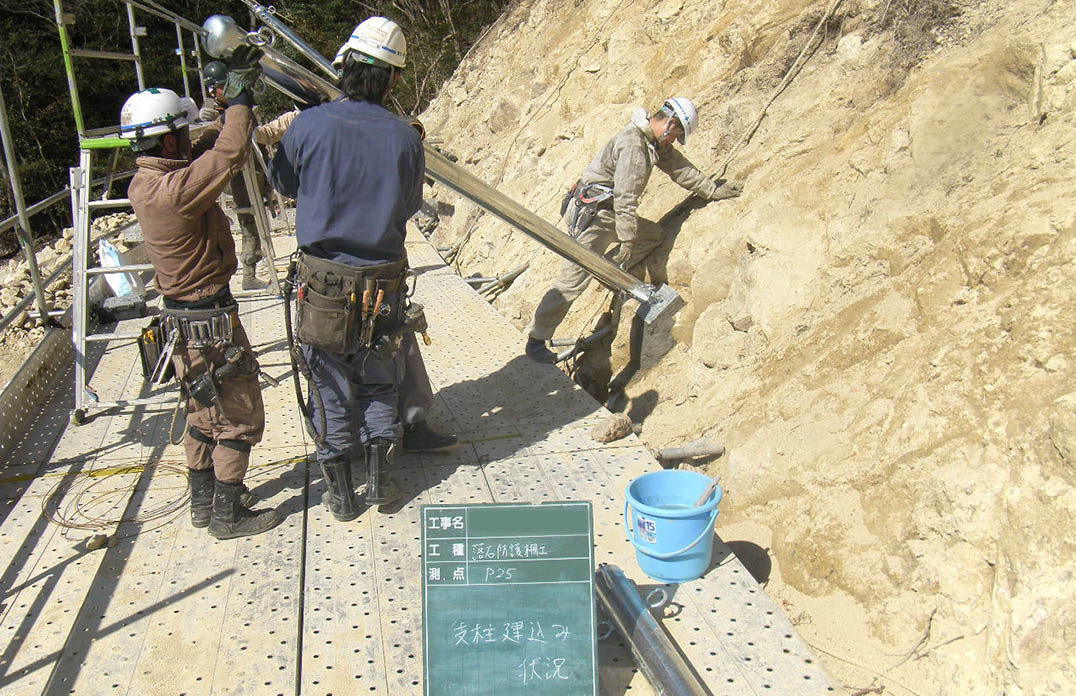

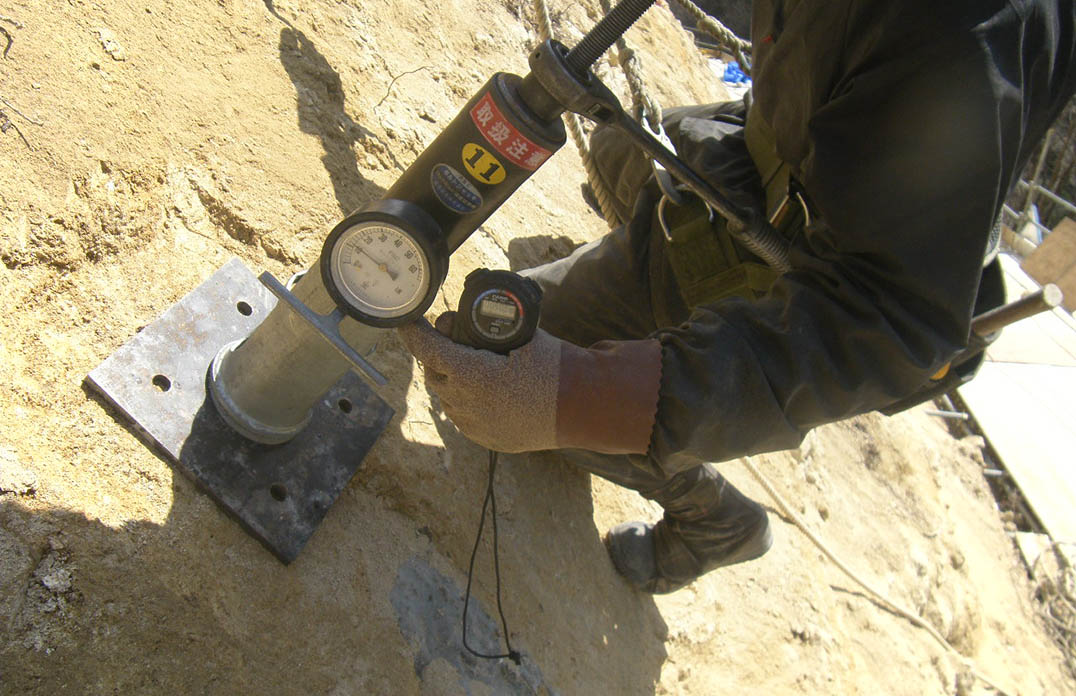

シンプルな構造であり、部材が軽量なので、容易に設置・撤去を行うことができます。また、比較的小規模なアンカー構造のため、削岩機を用いた削孔が可能です。最大1002kJの落石エネルギーに対応しながら人力運搬・人力施工が可能なため、短工期・低コストで施工を行うことができます。

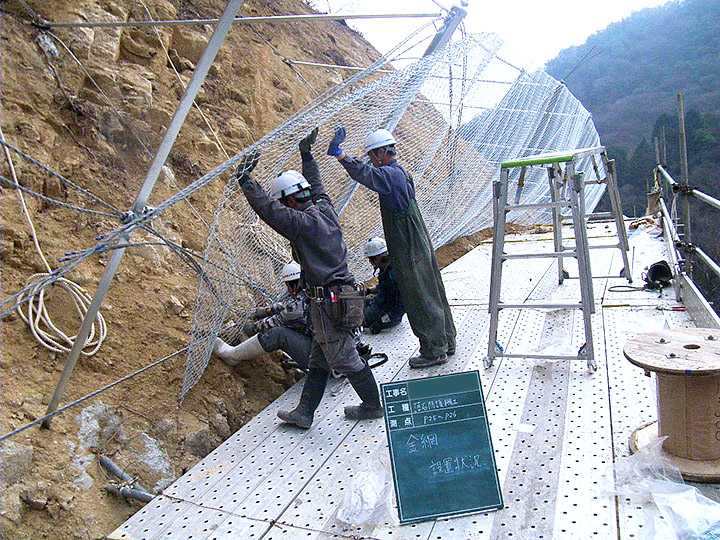

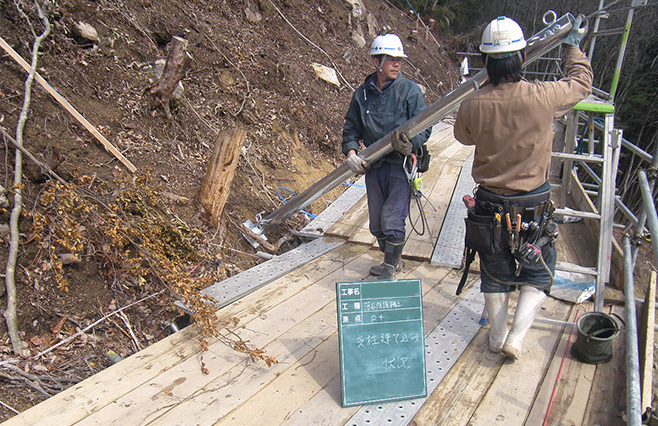

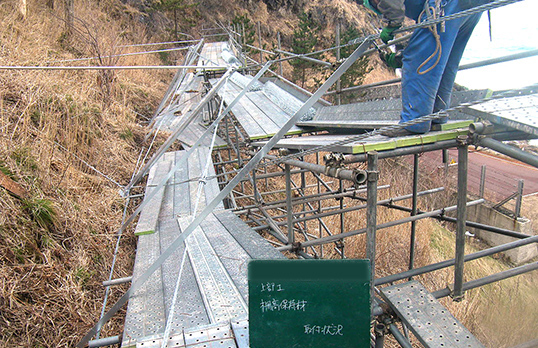

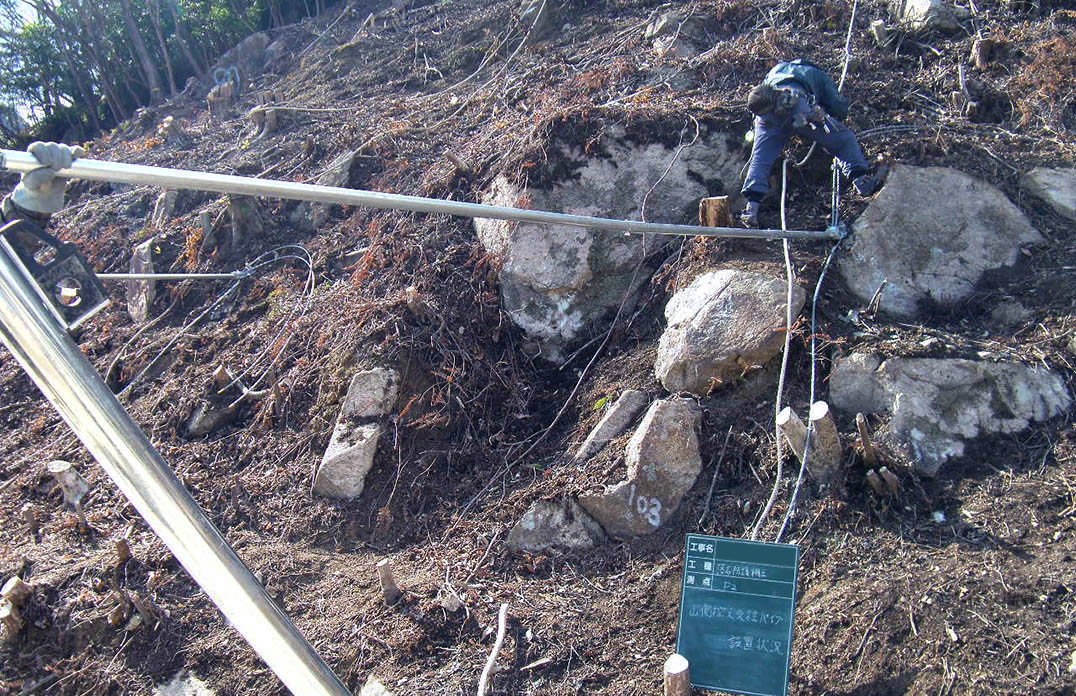

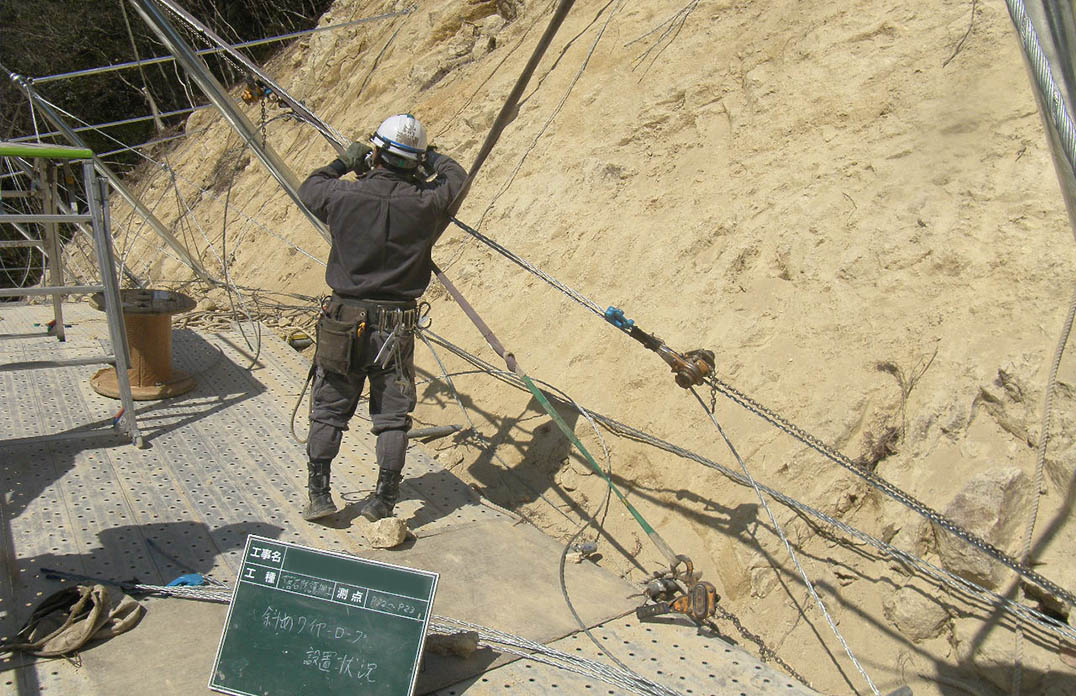

部材が軽量なため、人力施工が可能です。

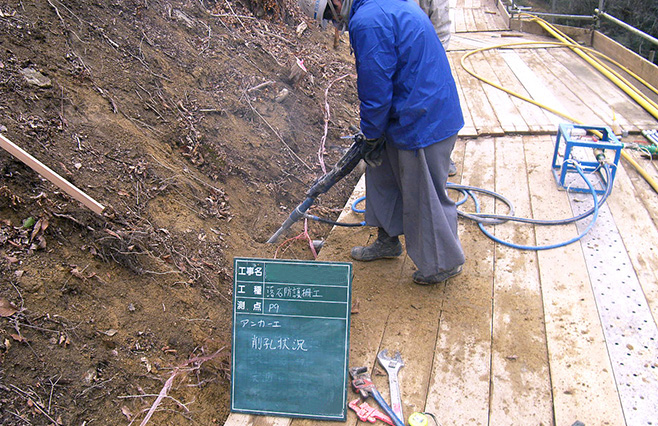

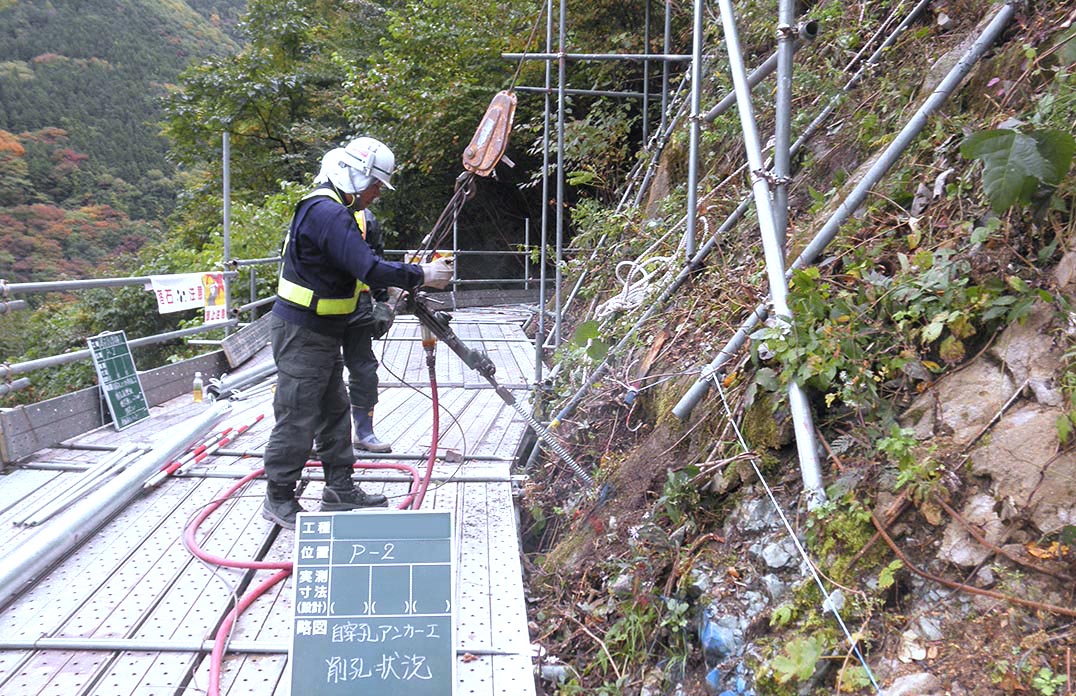

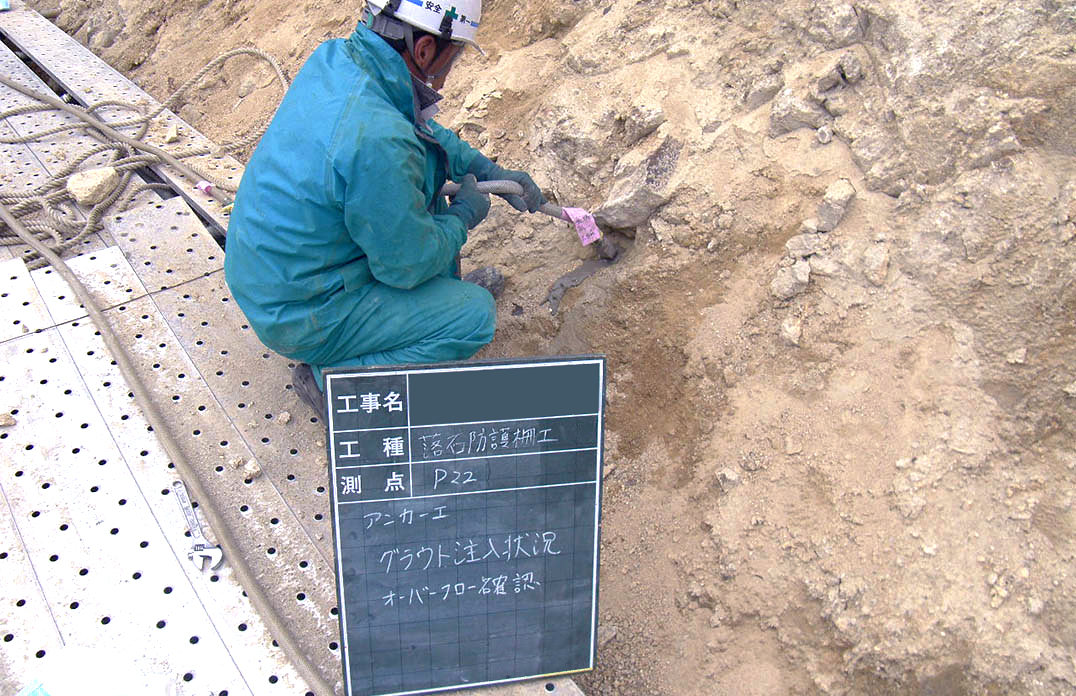

小型の削岩機で削孔が可能です。

Features4

環境への負荷が少ない

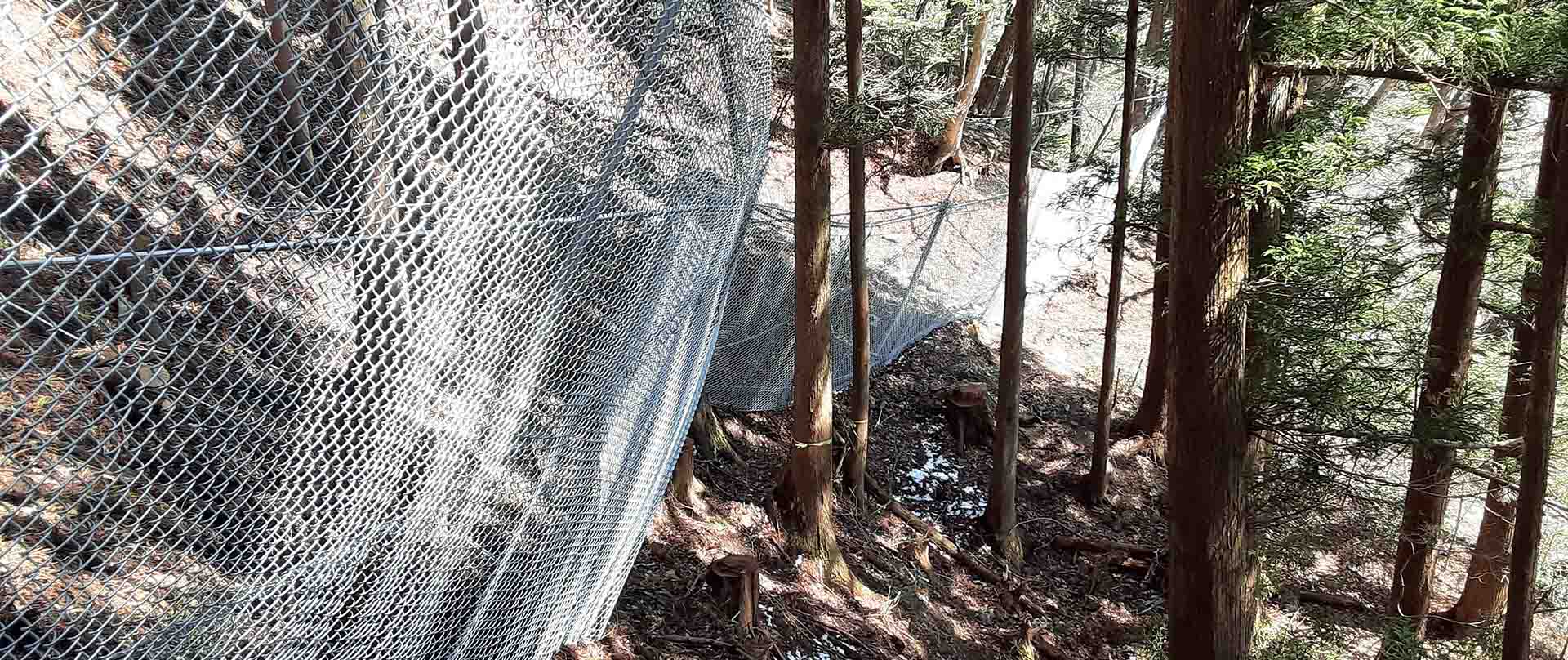

アンカーで地山に係留させる構造のため、大掛かりな基礎が不要です。立木の伐採や地山の掘削、廃土の発生を最小限に抑えることができ、環境への負荷を低減します。また、主にネット部材で構成されているため透過性に優れ、周囲の景観に調和します。

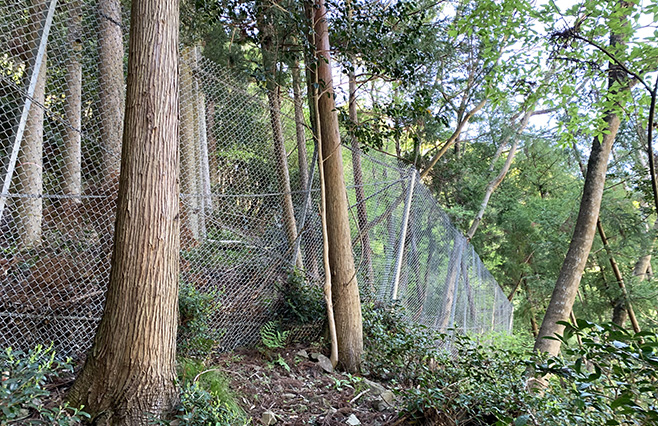

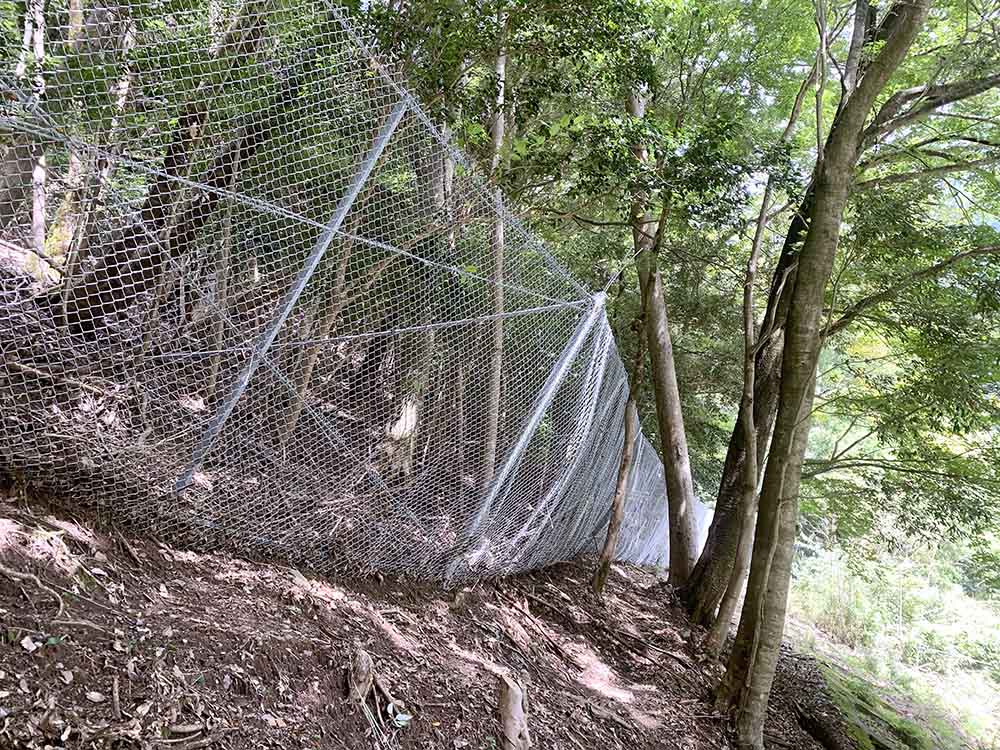

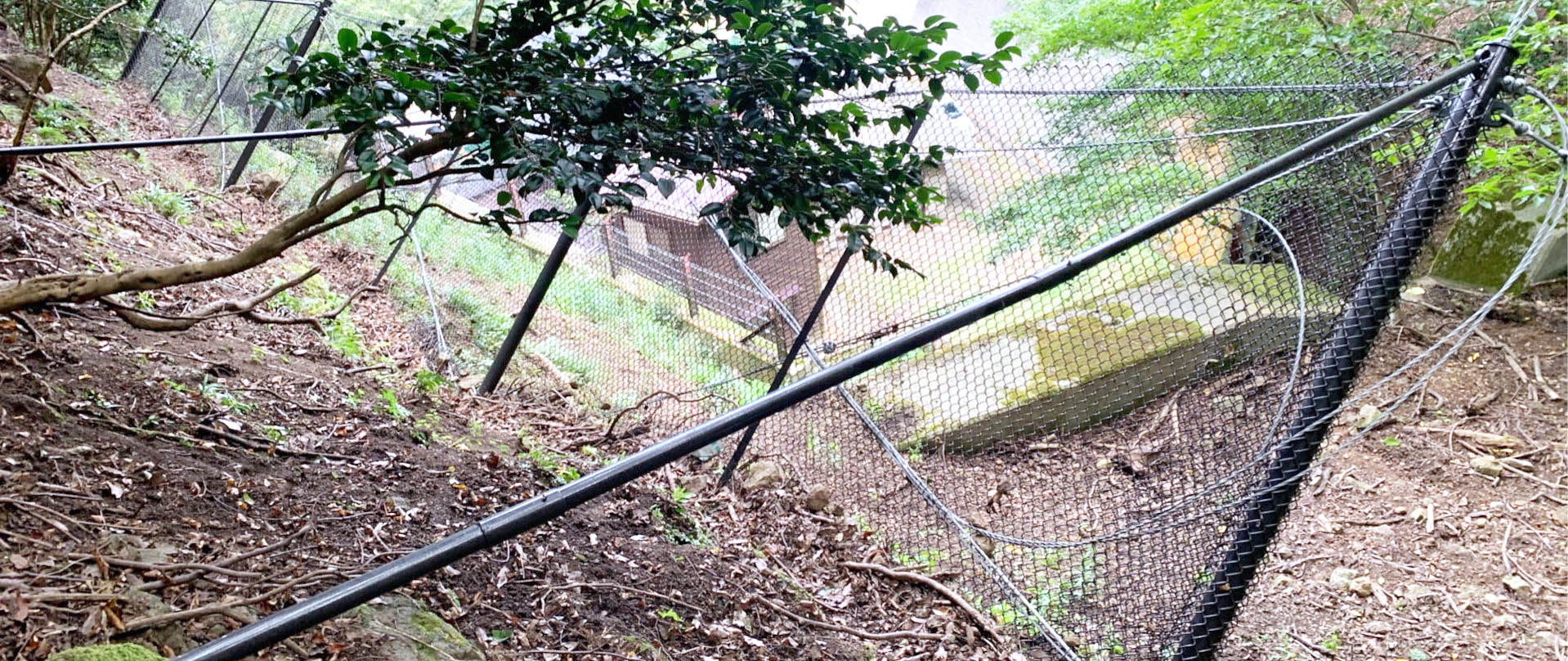

木々を避けて配置することで、伐採を最小限に抑えます。
支柱と金網に着色することで、周囲の景観に、よりなじませることもできます。

Features5

落石捕捉後の復旧作業が容易

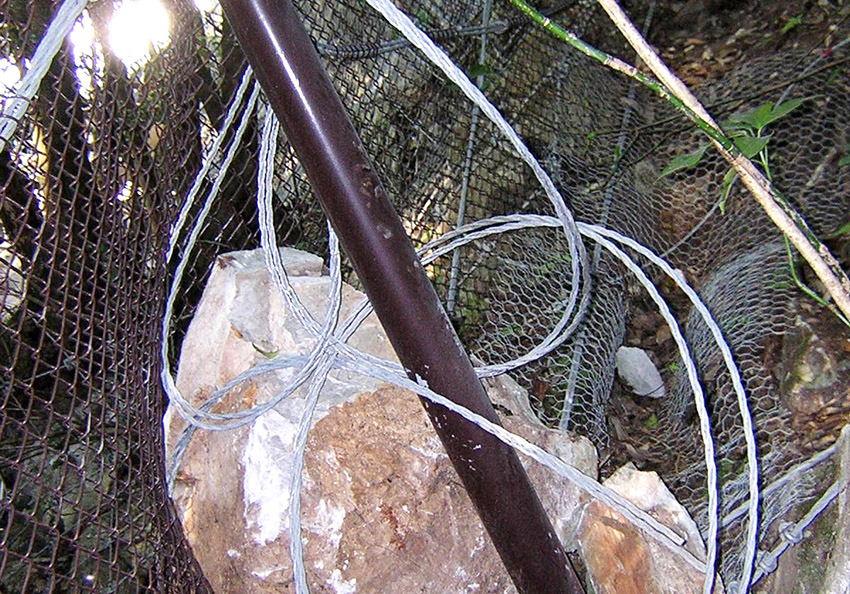

シンプルな構造のため、落石を捕捉した後の復旧作業が容易です。落石捕捉後は各部材の点検を行い、損傷が見られた部材は補修します。リングパネルは、スパンごとではなく、損傷したリングを1個単位で取り換えることが可能で、補修期間と費用を大幅に削減できます。

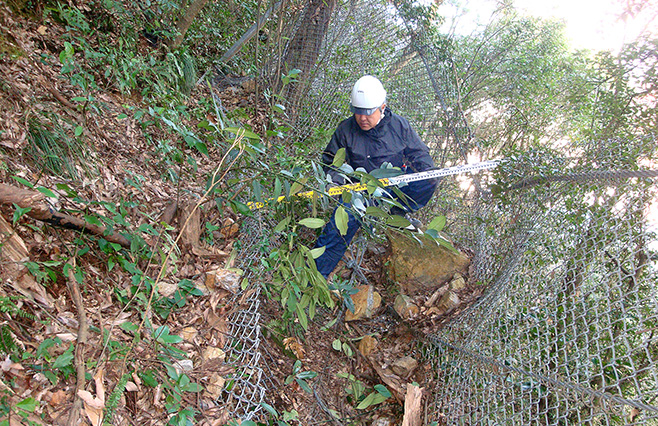

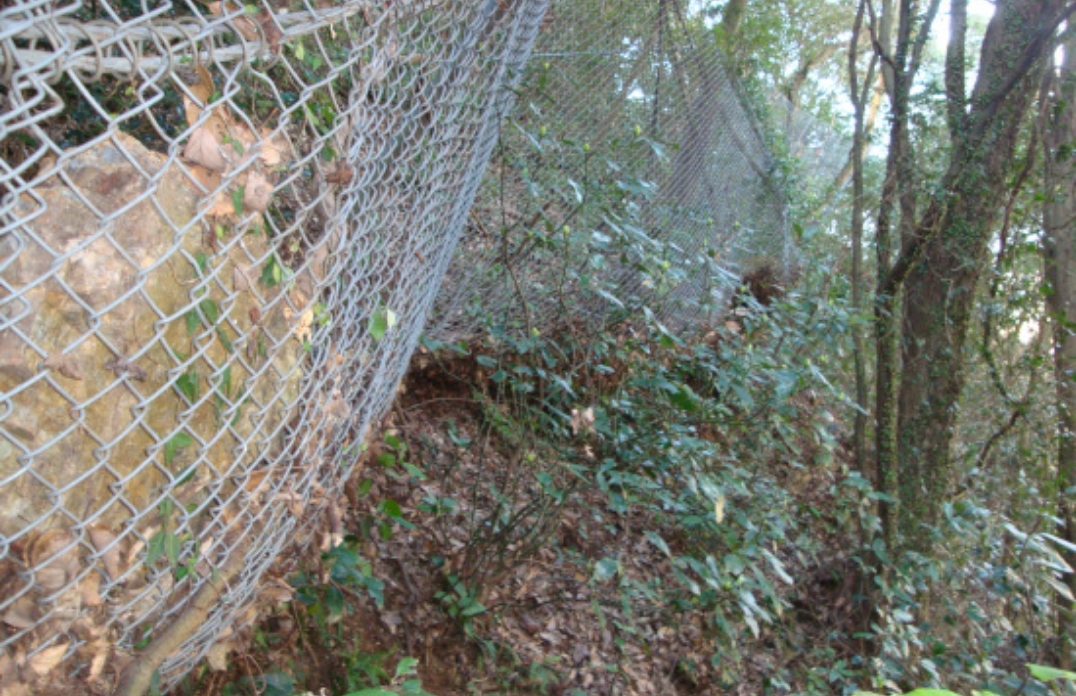

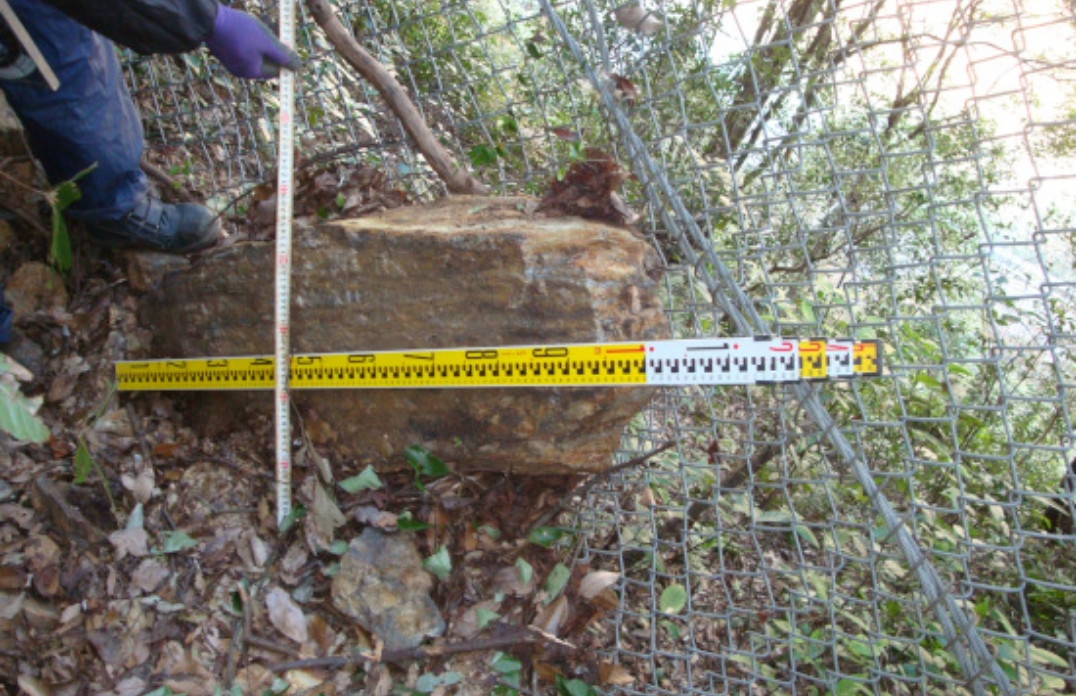

落石捕捉後は、部材の点検を行い損傷がないか確認します。

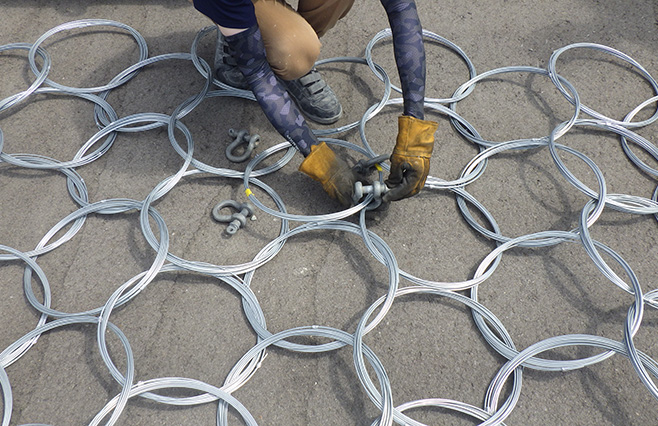

リングパネルは現場で部分交換を行います。

Structure

構造

ARCフェンスは、落石エネルギー61kJ以下から最大1002kJまでのエネルギーレンジに対応する、6つのタイプをラインアップしており、各タイプは、対応可能な落石エネルギーのほか、柵高や部材構成・規格が異なります。

下記の表は左右にスクロールできます

タイプ	対応落石エネルギー	柵高	支柱規格	金網規格	リングパネル規格
ARC50	61kJ	2.0m, 3.0m	φ89.1t = 3.2	φ4.0　50 × 50	－
ARC100	106kJ	2.0m, 3.0m	φ114.3t = 4.5	φ4.0　50 × 50	－
ARC200	223kJ	3.0m	φ114.3t = 4.5	φ5.0　50 × 50	－
ARC300	316kJ	3.0m, 3.5m	φ114.3t = 4.5	φ4.0　50 × 50	φ350　素線径3.2mm　5巻
ARC500	504kJ	3.0m, 3.5m, 4.0m	φ114.3t = 6.0	φ4.0　50 × 50	φ350　素線径3.2mm　10巻
ARC1000	1002kJ	3.5m, 4.0m, 4.5m	φ114.3t = 6.0	φ4.0　50 × 50	φ350　素線径3.2mm　10巻

支柱間隔は各タイプ5.0m～10.0mまで1.0m単位で変更できます。

ARC50

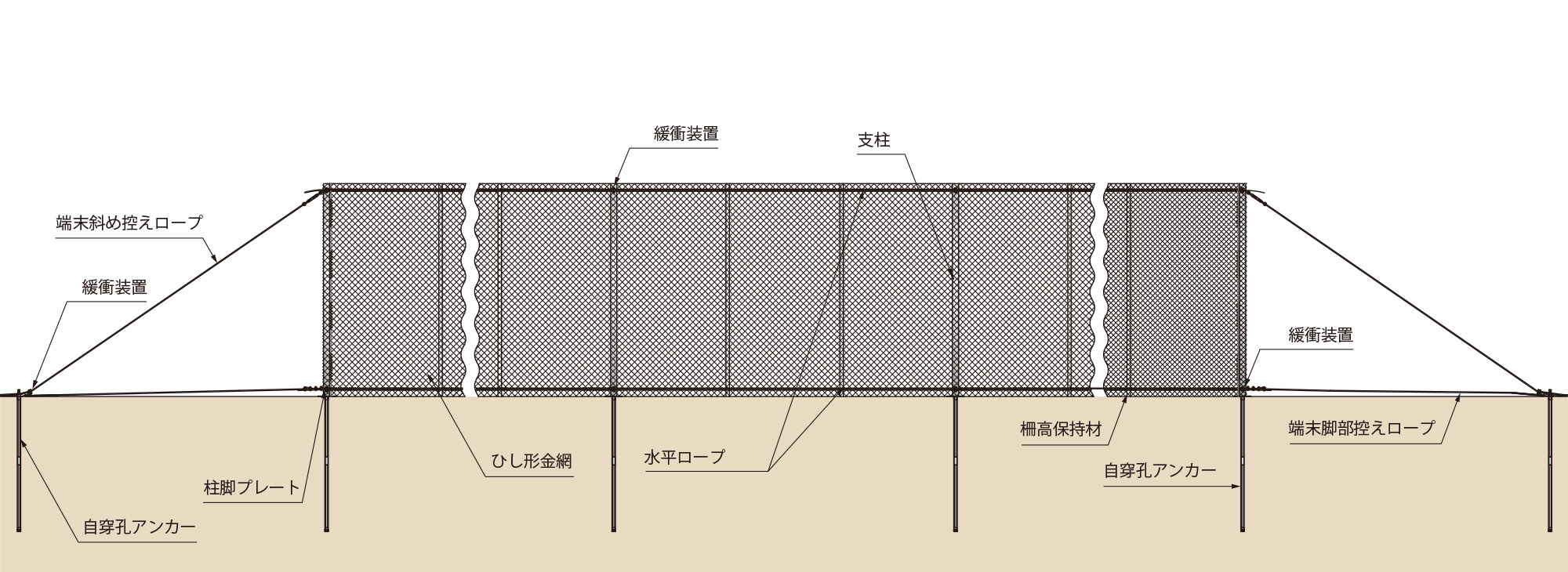

ARC50は、支柱、金網、ワイヤロープ、緩衝装置で構成されています。支柱下方部に配置した緩衝装置で支柱内のロープを緊張させ、支柱を自立させる構造になっています。ロープおよび緩衝装置の点数を減らすことで、施工性向上とコスト縮減を実現しました。小規模な落石対策では、ARC50を用いることでより経済的に対策することができます。

画像を左右にスクロールできます

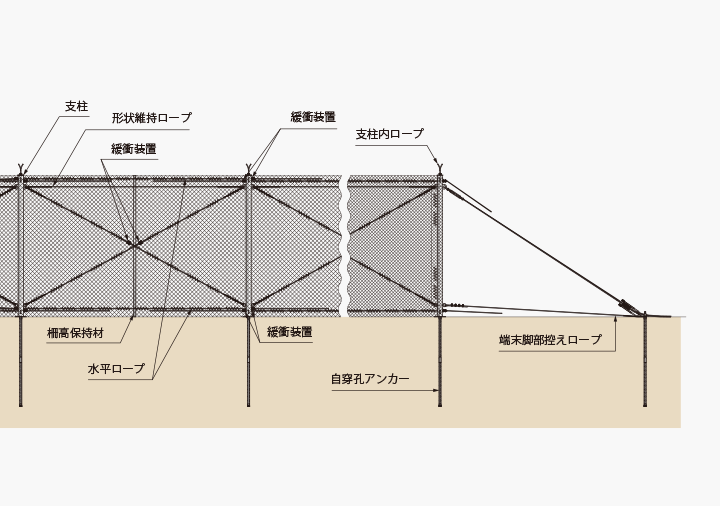

正面図

支柱下部拡大図

ARC100 / ARC200

ARC100/ ARC200は、支柱、金網、ワイヤロープ、緩衝装置で構成されています。基礎はアンカー構造であり、いずれも自穿孔アンカーを用います。金網の変形および緩衝装置とワイヤロープの摩擦により、効率良く落石エネルギーを吸収します。各部材が軽量で、シンプルな構造であるため、施工や維持管理において経済性を発揮します。

画像を左右にスクロールできます

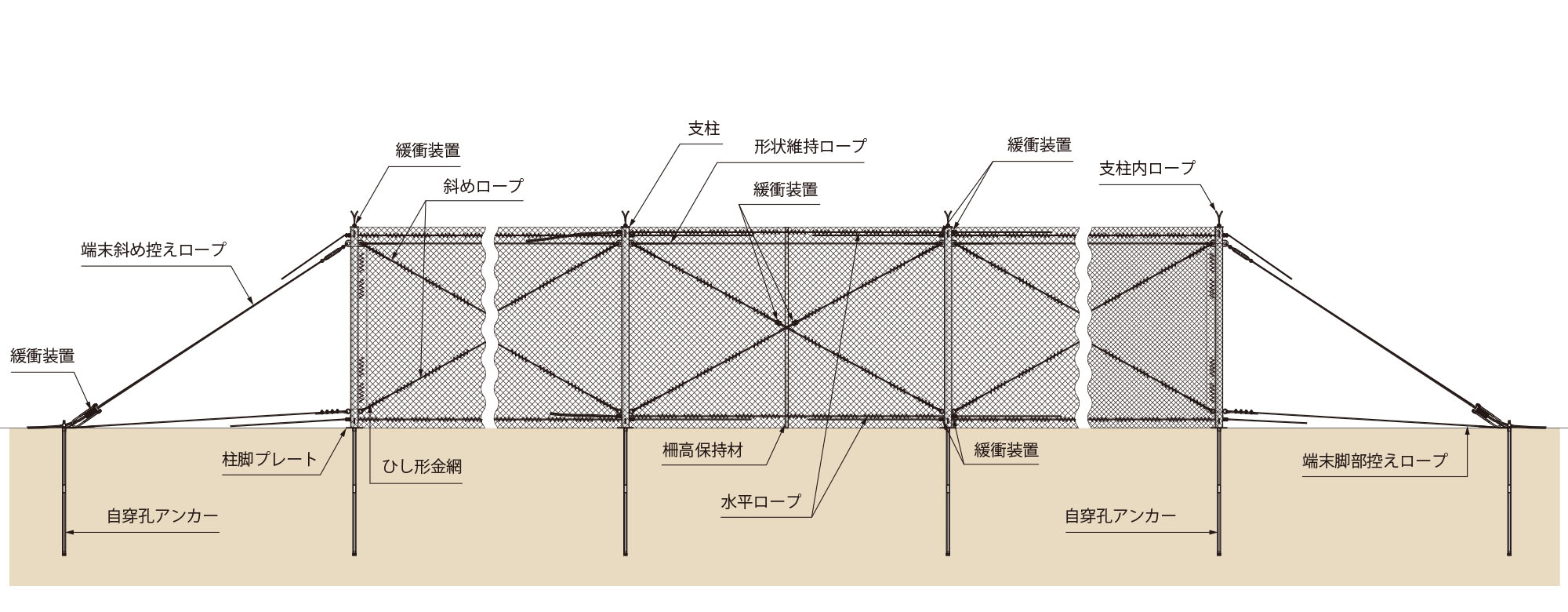

正面図

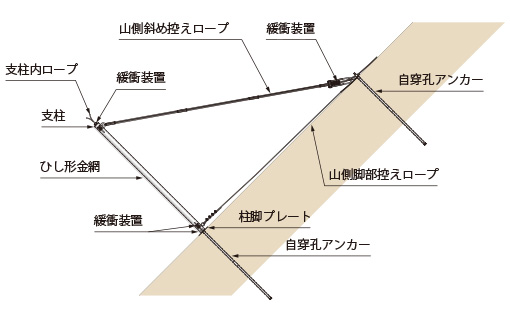

断面図

ARC300 / ARC500

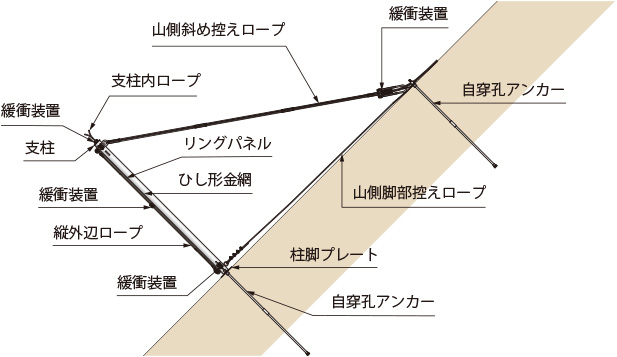

ARC300/ ARC500は、支柱、リングパネル、金網、ワイヤロープ、緩衝装置で構成されています。基礎はアンカー構造であり、いずれも自穿孔アンカーを用います。リングパネル、金網の変形および緩衝装置とワイヤロープの摩擦により、効率良く落石エネルギーを吸収します。エネルギー吸収性能に優れたリングパネルを阻止面に用いることで、より大きな落石エネルギーへの対応が可能です。また、各部材が軽量かつシンプルな構造であるため、316kJ/504kJの落石エネルギーに対応しながら人力での施工が可能です。

画像を左右にスクロールできます

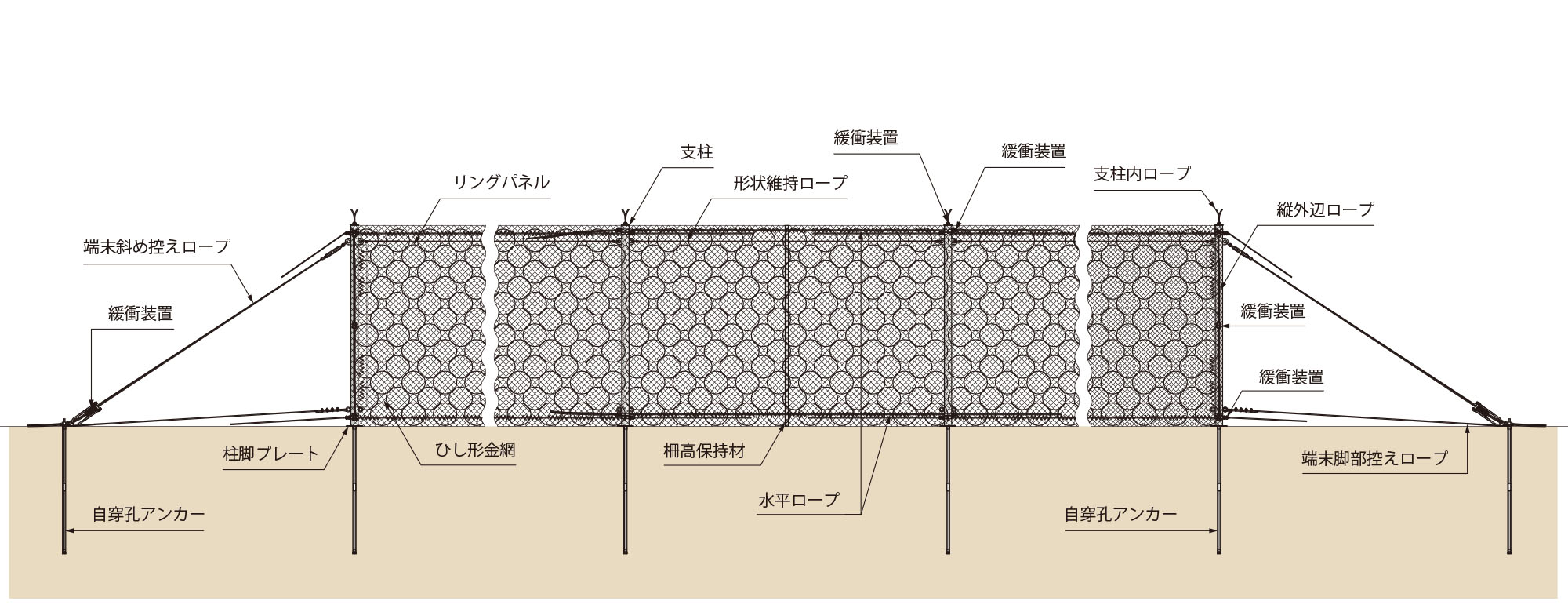

正面図

断面図

ARC1000

ARC1000は、支柱、リングパネル、金網、ワイヤロープ、緩衝装置で構成されています。基礎はアンカー構造であり、いずれも自穿孔アンカーを用います。他のタイプとは異なり、支柱基礎にはベースプレートを用いておりボルトで接続しています。また、各所に配置された緩衝装置の種類も変更されています。使用部材が異なりますが、各部材が軽量かつシンプルな構造であるため、1002kJの落石エネルギーに対応しながら人力での施工が可能です。

画像を左右にスクロールできます

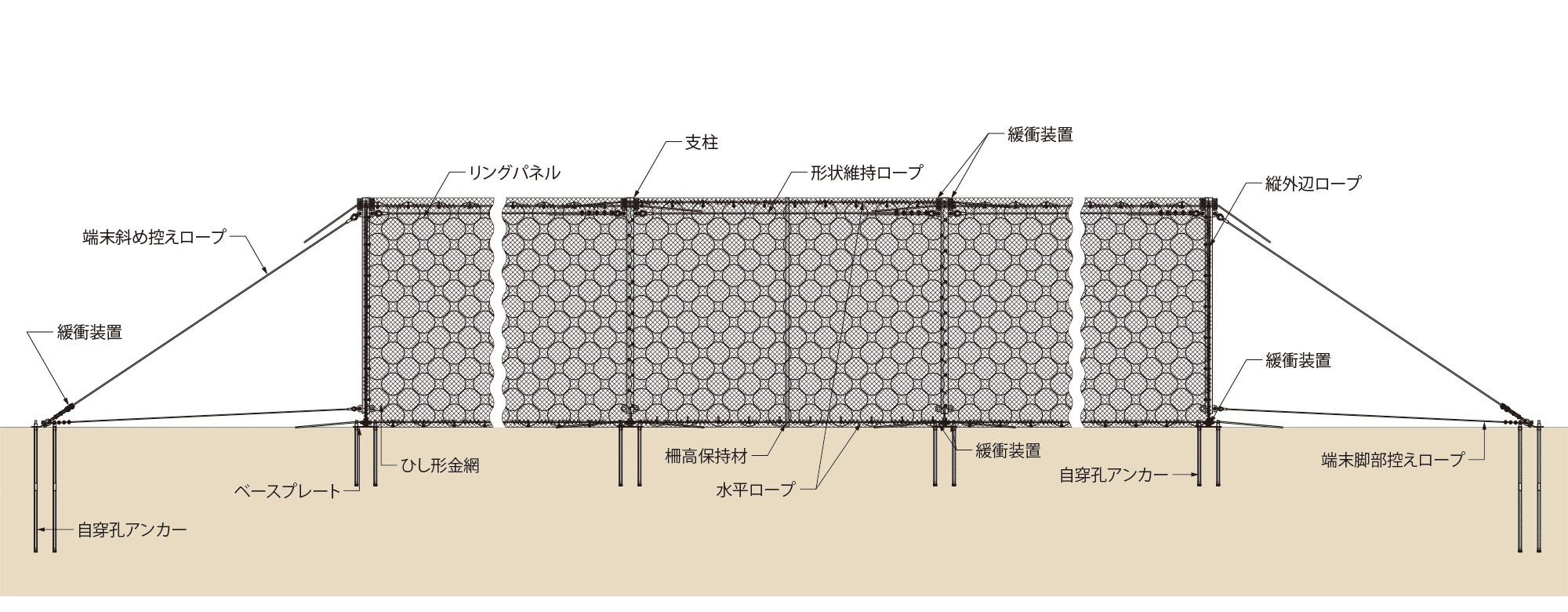

正面図

断面図

エネルギー吸収機構

ARCフェンスは、各所に緩衝装置がバランス良く配置されており、構造物全体で効率良く落石エネルギーを吸収します。

金網が変形し、落石エネルギーを吸収します。
ワイヤロープに張力が発生します。
ワイヤロープの張力がスリップ張力に達すると、緩衝装置内のワイヤロープが滑り出します。緩衝装置とワイヤロープの摩擦により、エネルギーを吸収します。
落石の停止

画像を左右にスクロールできます

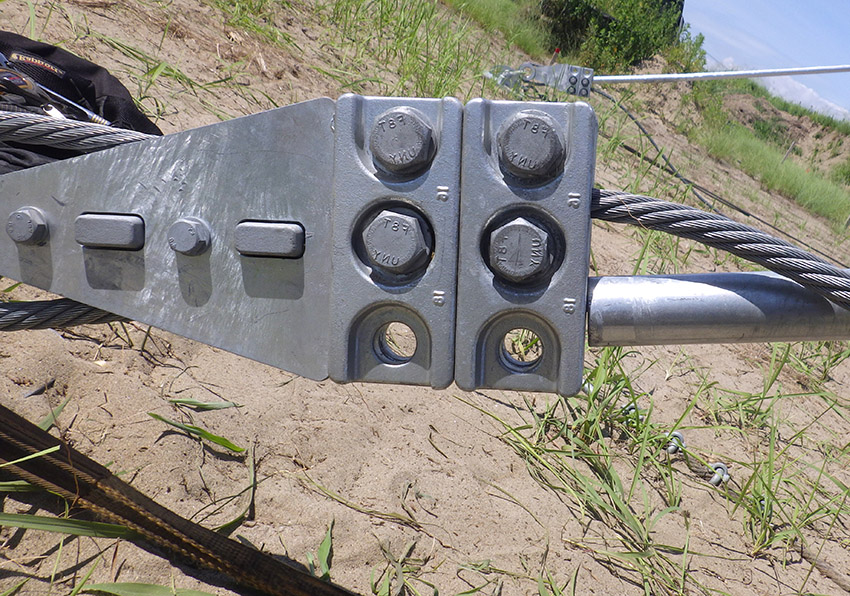

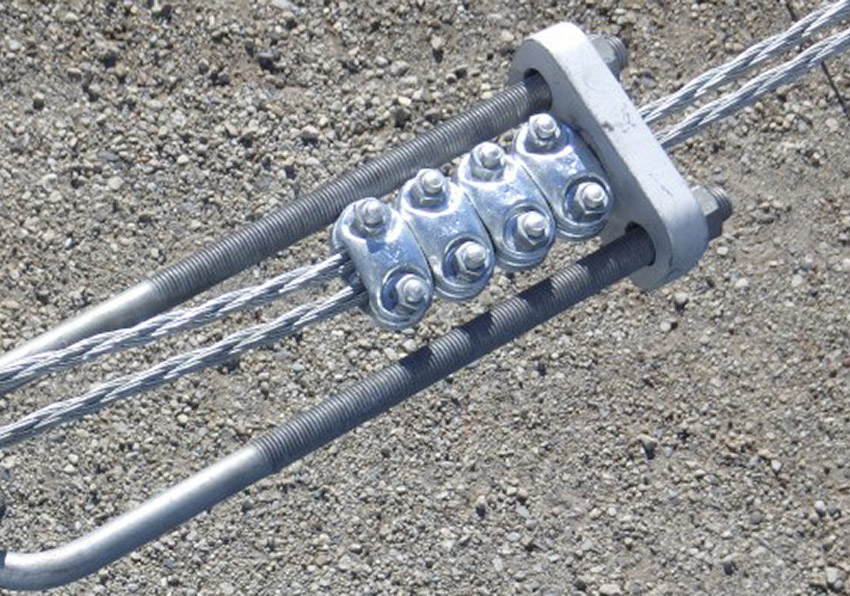

ARC50～500用緩衝装置

ARC1000用緩衝装置

落石エネルギーに応じたタイプ選定表

捕捉対象となる落石の径・重量および落下高さより、最適なタイプをご検討いただけます。
※色の付いている項目は、それぞれのタイプの適用範囲を示します。

下記の表は左右にスクロールできます

ARC50
ARC100
ARC200
ARC300
ARC500
ARC1000

単位：kJ

落石径(m)		0.70m	0.80m	0.90m	1.00m	1.15m	1.40m	1.50m
落石重量(kN)		4.7kN	7.0kN	9.9kN	13.6kN	20.7kN	37.4kN	45.9kN
落石高(m)	5.0m	17	25	35	49	74	134	164
	10.0m	33	50	71	97	148	267	329
	15.0m	50	75	106	146	222	401	493
	20.0m	67	100	142	195	296	534	657
	25.0m	83	125	177	243	370	668	821
	30.0m	100	150	213	292	444	801	986
	35.0m	117	174	248	341	518	935	1150
	40.0m	134	199	284	389	592	1068	1314

表は右記の条件による　　
斜面勾配θ=45°等価摩擦係数μ=0.35

Experiment

実験

実物供試体に重錘を衝突させ、ARCフェンスの落石捕捉性能を確認しました。また実験結果から、各条件における落石捕捉時の金網とリングパネルの設計最大変形量を設定しました。

下記の表は左右にスクロールできます

タイプ	柵高	支柱間隔	設計最大変形量
ARC50	2.0m, 3.0m 共通	5.0m～10.0m	4.5m～6.5m
ARC100	2.0m, 3.0m 共通	5.0m～10.0m	4.0m～5.5m
ARC200	3.0m	5.0m～10.0m	4.5m～6.0m
ARC300	3.0m	5.0m～10.0m	5.5m～7.0m
ARC500	3.0m	5.0m～10.0m	6.0m～7.5m
ARC1000	3.5m	5.0m～10.0m	8.5m～10.5m
