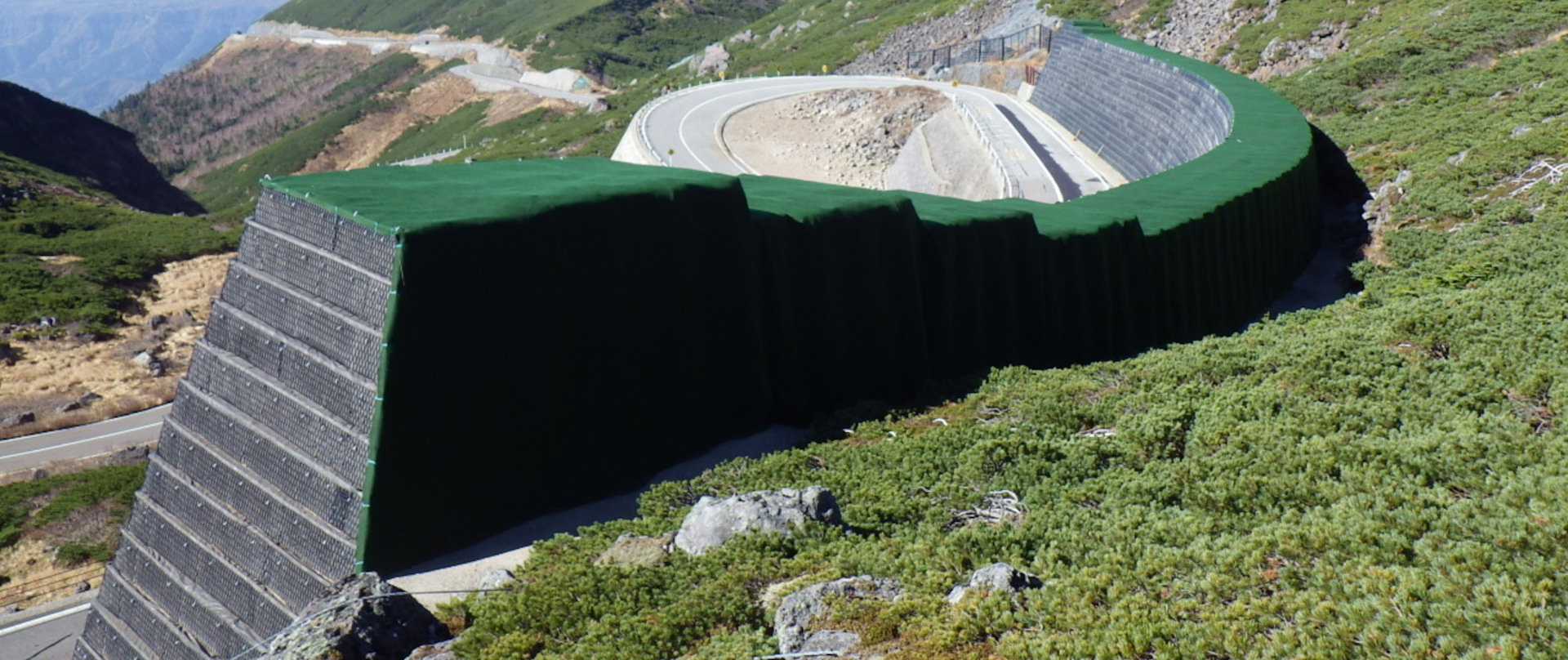

ジオロックウォールは、主に道路際や民家裏で落石やがけ崩れ・崩壊土砂を受け止める補強土壁です。最大5500kJの落石エネルギーに対応し、小規模から大規模まで幅広い落石対策で活用できます。土構造物特有の柔構造性で効率良く衝撃を吸収し、他工法と比較しても、エネルギー吸収レベルでは経済的な工法です。

ジオロックウォールとは

補強土を用いた落石・がけ崩れ・崩壊土砂対策
落石エネルギー5500kJまで対応
土構造物で優れた衝撃吸収性能
様々な地形・地盤・環境下で設置可能
全国各地での豊富な採用実績

Features

特長

補強土を用いて大規模な衝撃を吸収。
現場条件や用途に応じた設置が可能な
信頼実績の落石防護補強土壁です。

　詳細はこちら

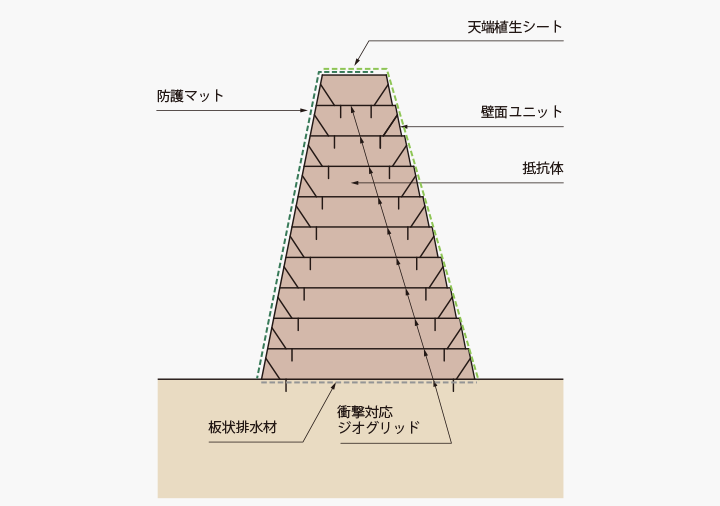

Structure

構造

落石エネルギー最大5500kJまでに対応する
３つのタイプをラインアップしています。
幅広い落石エネルギーに対応可能です。

　詳細はこちら

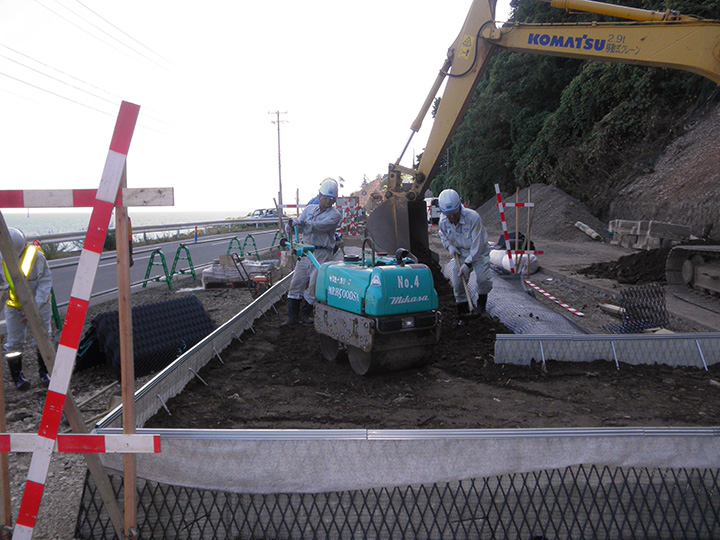

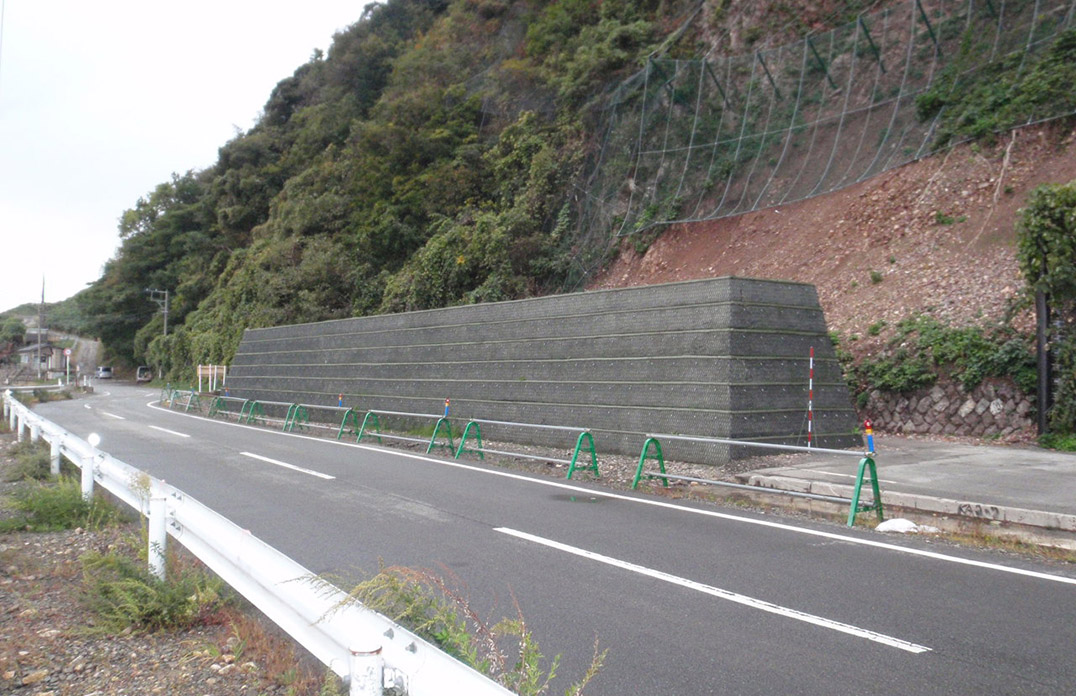

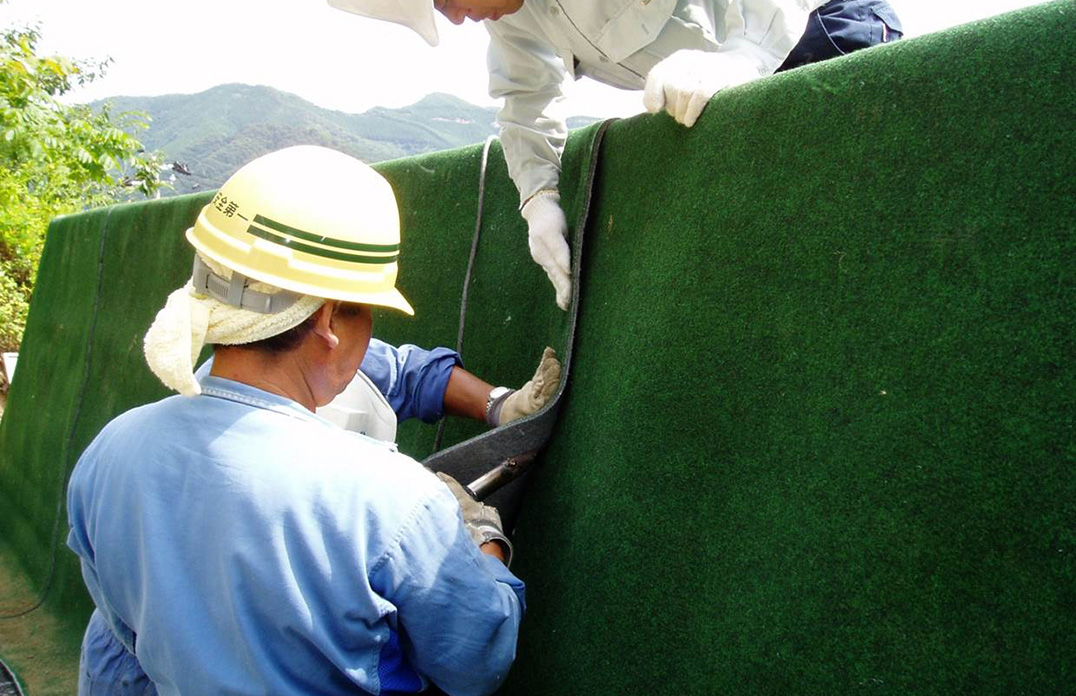

Construction flow

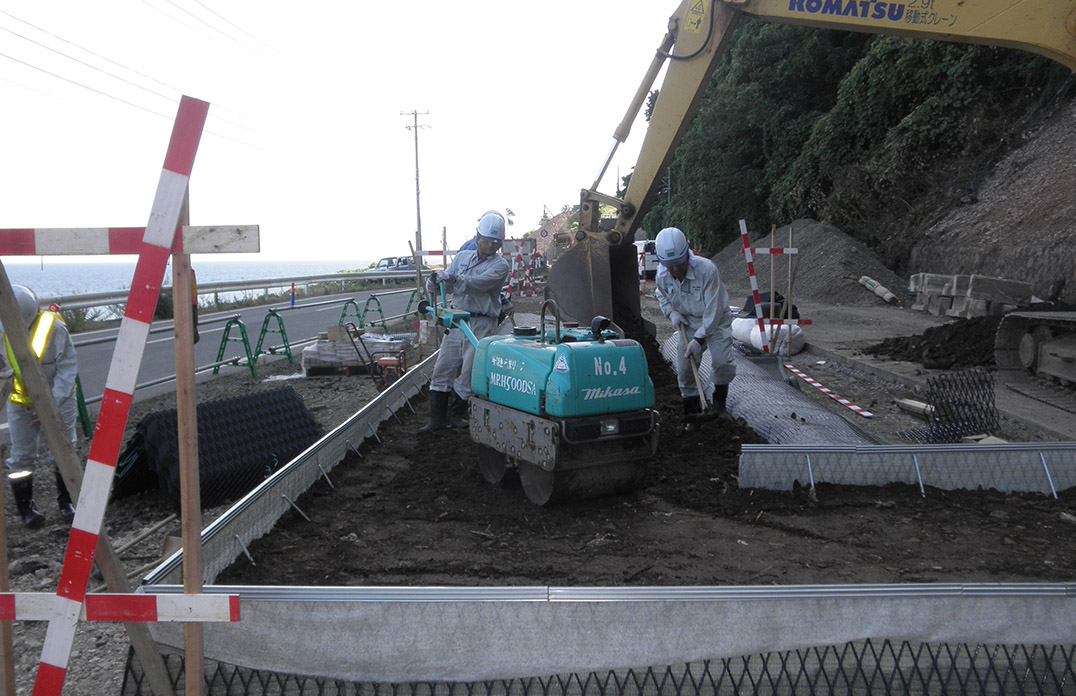

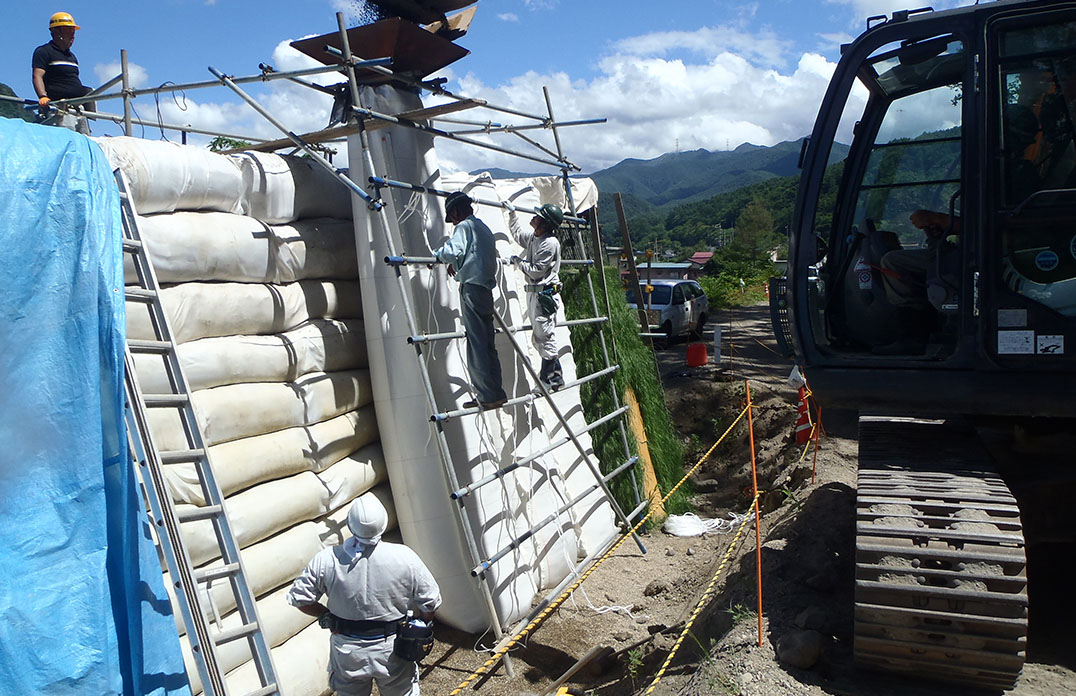

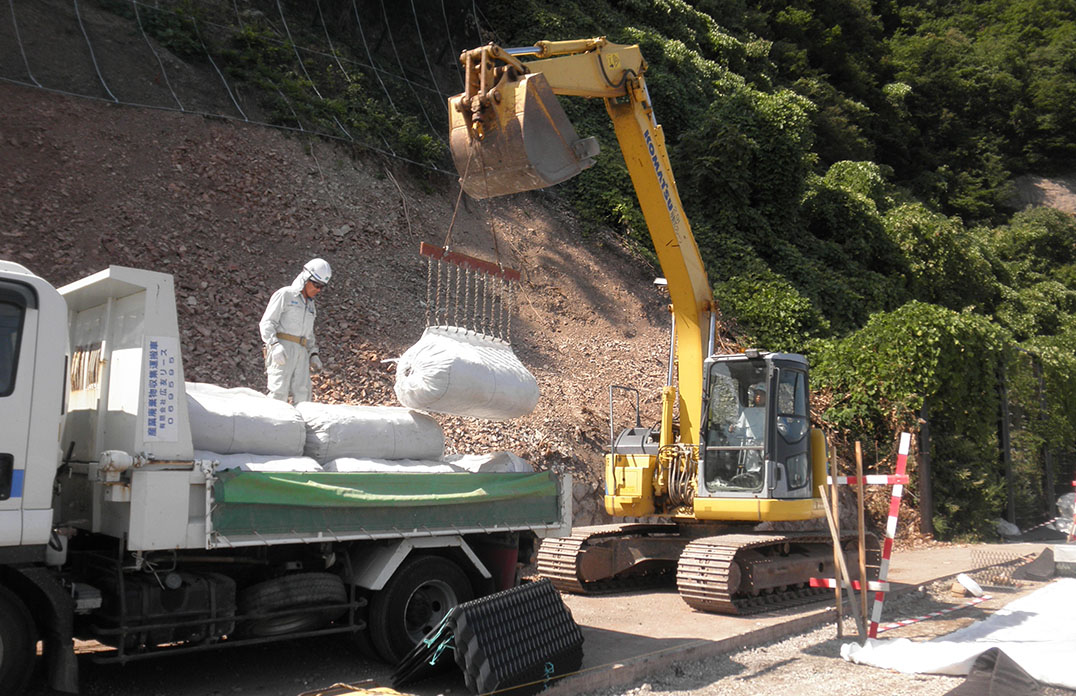

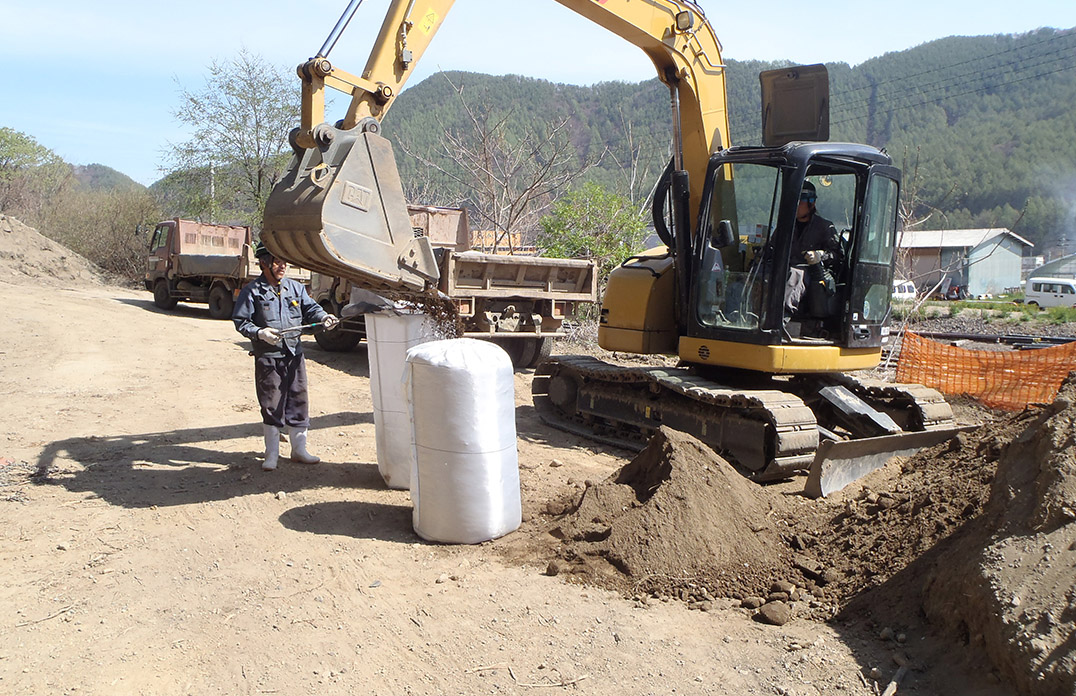

施工手順

ジオロックウォールの基本的な
施工手順を紹介します。

　詳細はこちら

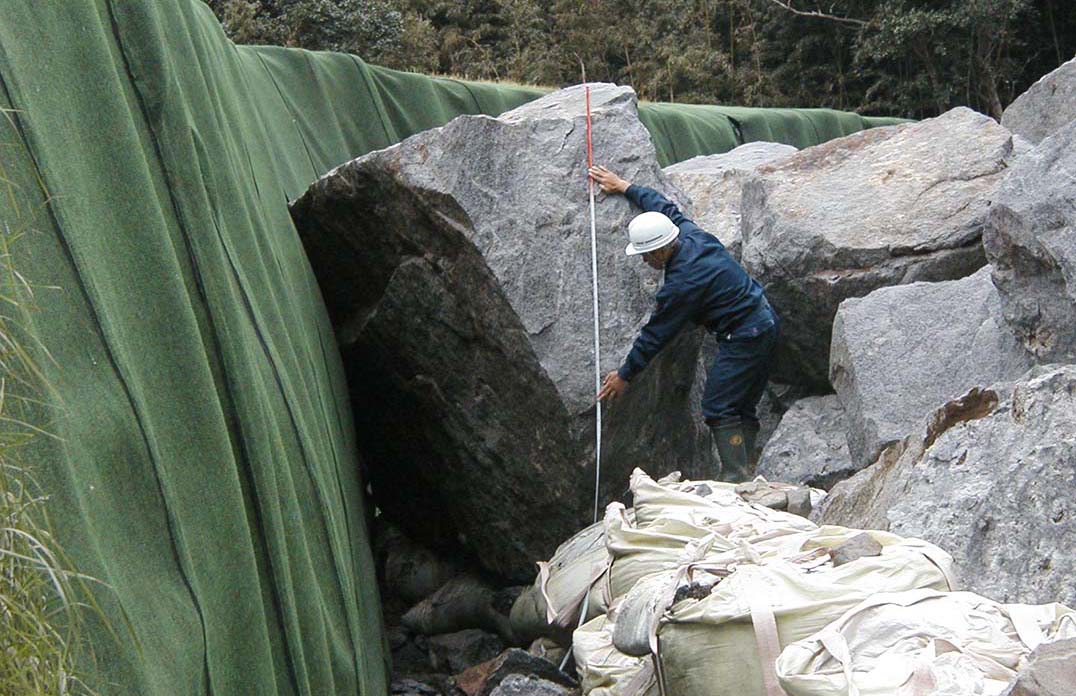

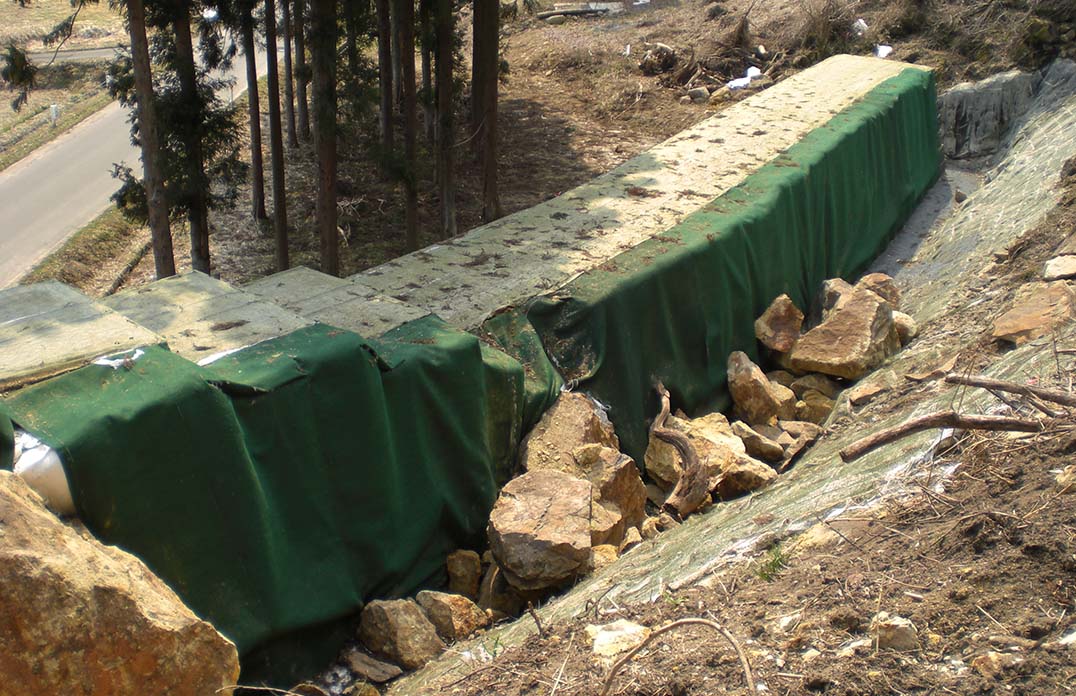

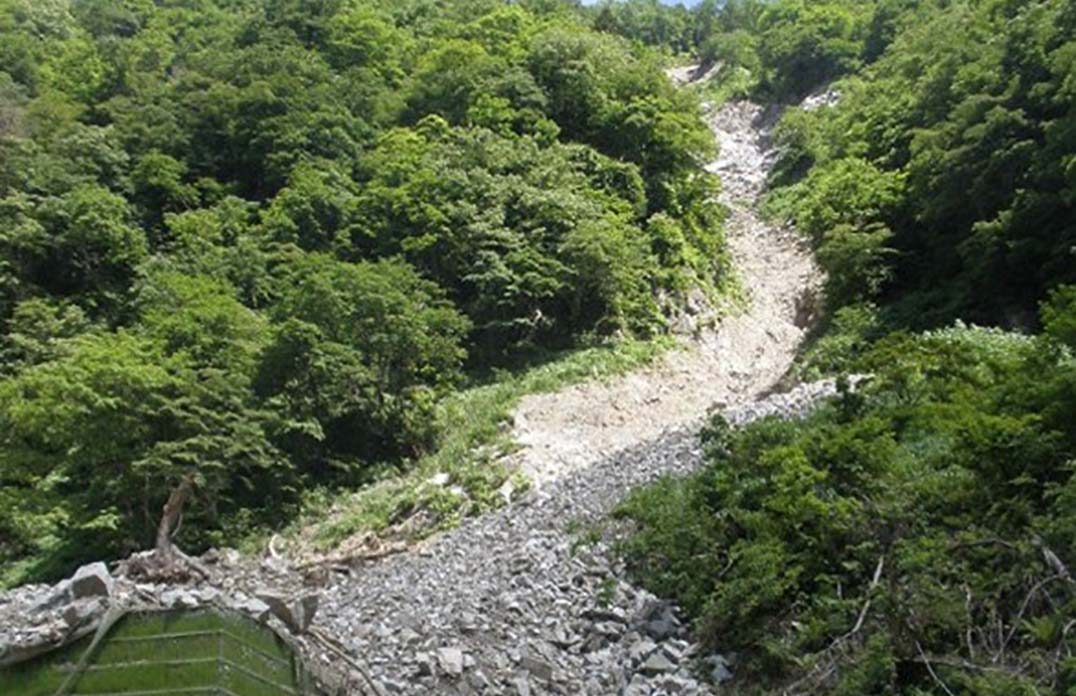

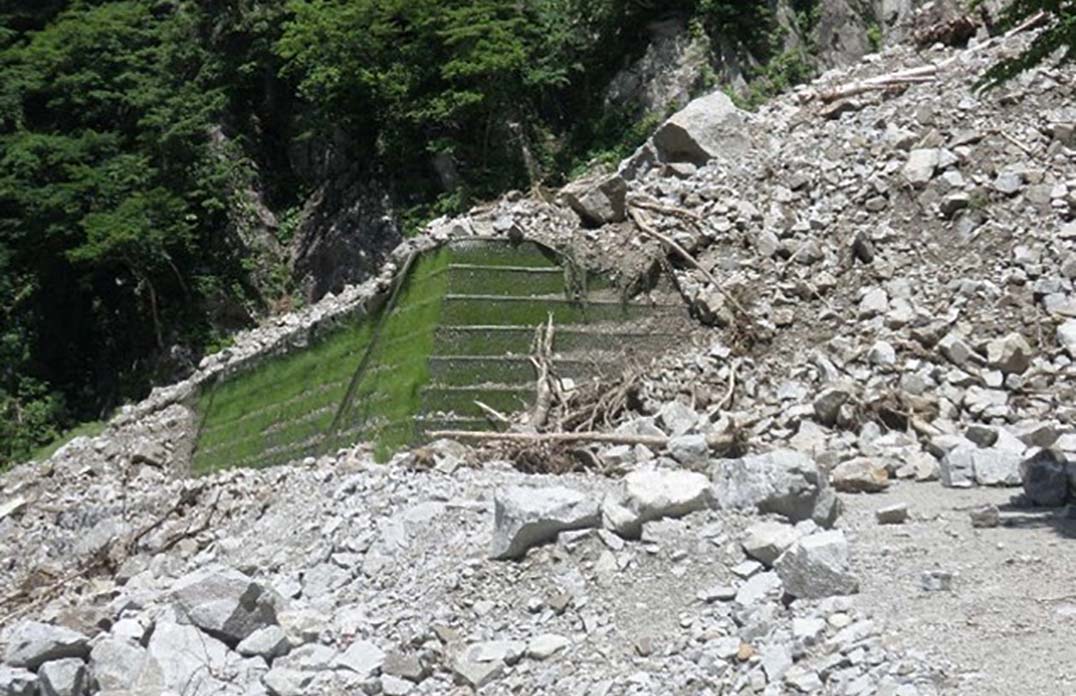

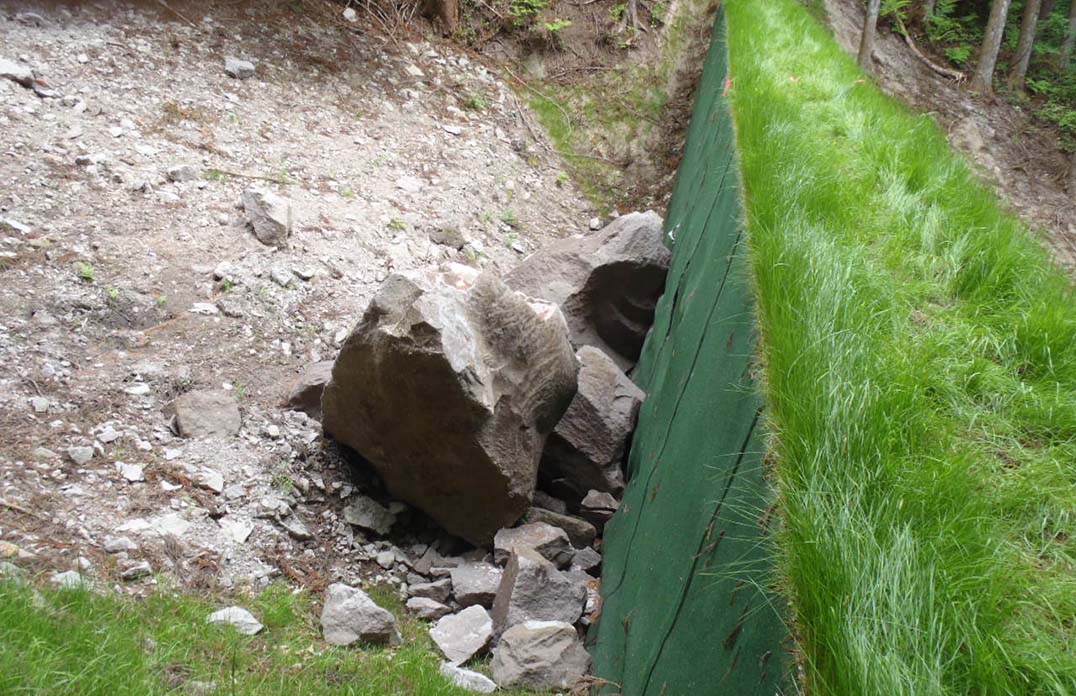

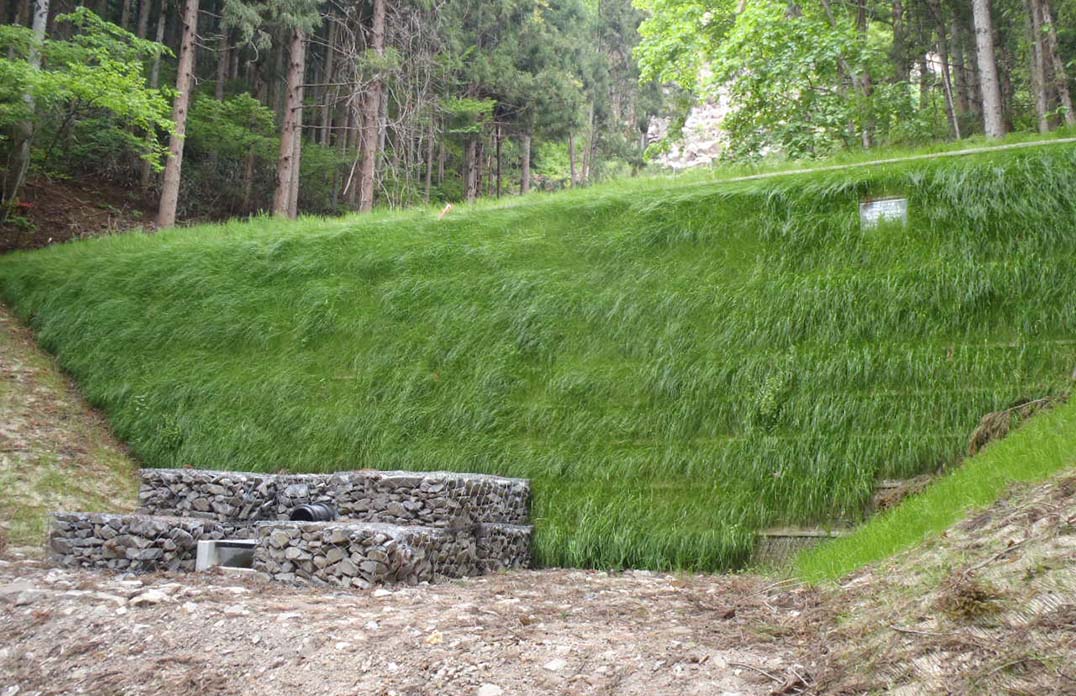

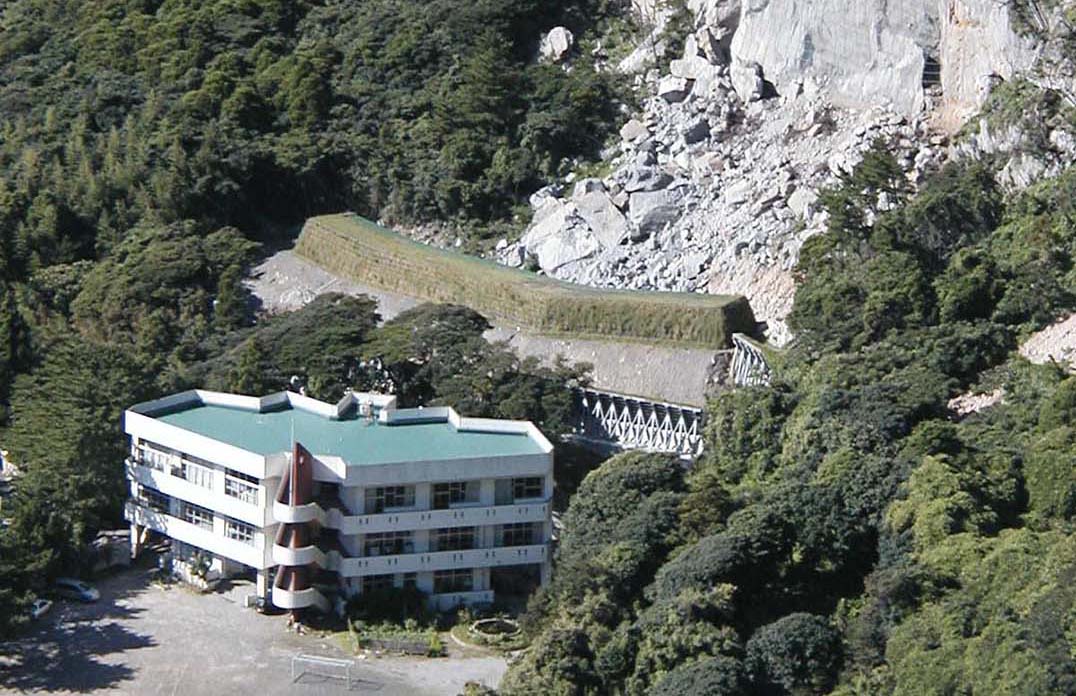

抑止事例

　詳細はこちら

実験

　詳細はこちら

Features

特長

NETIS 準推奨技術に選定
極めて優れた衝撃吸収性能
施工コストは従来工法の50～65％
様々な地形・地盤で設置可能
環境・景観に優しい自然共存型

Features1

NETIS 準推奨技術に選定

ジオロックウォールは、公共事業の技術水準を向上させる新技術として、国土交通省より「平成28年度準推奨技術（新技術活用システム検討会議（国土交通省））」に選定されています。

国土交通省による報道発表資料はこちら
公共工事における新技術の活用　新たに推奨技術等16技術を選定～「公共工事等における新技術活用システム(NETIS)」の取り組み～
(別紙３)推奨技術・準推奨技術・評価促進技術概要

Features2

極めて優れた衝撃吸収性能

ジオロックウォールは、土とジオシンセティックスを主材料としています。土構造物特有の柔構造性により効率良く衝撃を吸収し、大規模な衝撃エネルギーにも対応することができます。また、災害によって損傷が起こっても、部分的な部材の交換で補修が可能です。

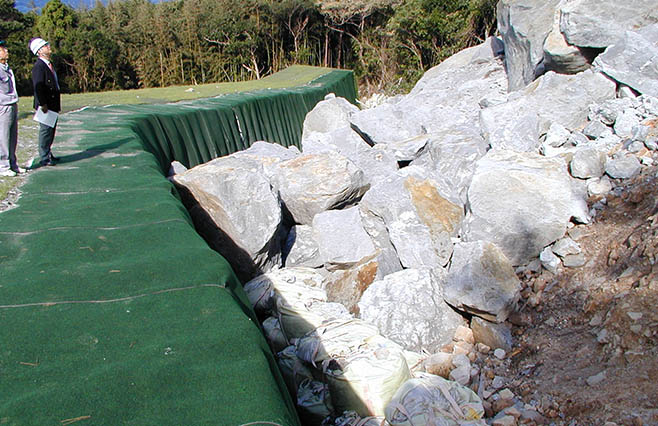

土構造物特有の柔構造性により、極めて優れた衝撃吸収性能を発揮します。

Features3

施工コストは従来工法の50～65％

主材料が土であり、現地発生土や建設残土を材料として利用することができます。また、一般的な土工のみで施工が可能であり熟練工による特殊技術は不要です。他の工法と比較して、エネルギー吸収レベルでは格段に経済的です。

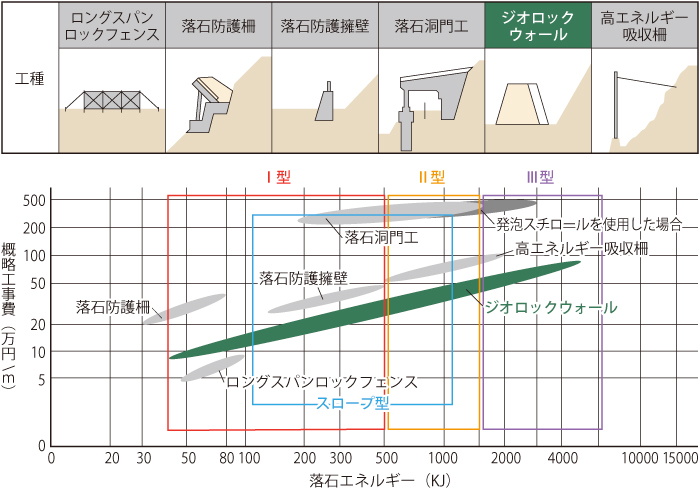

他工法との適用範囲及び経済性の比較

下記の表は左右にスクロールできます

タイプ	適応工種	落石径	対応エネルギー	比較工法	価格比
I型	落石急傾斜導流堤	φ300～700	～500kJ	落石防護壁	1：1.3
II型	落石急傾斜導流堤	～φ1000	～1500kJ	落石防護壁高エネルギー吸収柵	1：1.6 1：1.7
III型	落石	～φ2500	～5500kJ	高エネルギー吸収柵落石洞門工	1：2.0 1：8.0
スロープ型	落石	～φ1000	～1000kJ	落石防護壁	1：1.3

Features4

様々な地形・地盤で設置可能

土構造物のため、設置スペースが限られた現場や、縦断勾配のある現場、沢地形の現場など様々な地形で設置することができます。また、支持地盤に衝撃力を伝えないため、ほとんどの場合地盤改良などの処理が必要ありません。

スペースが狭い現場でも、下部盛土で嵩上げをすることで設置することが可能です。

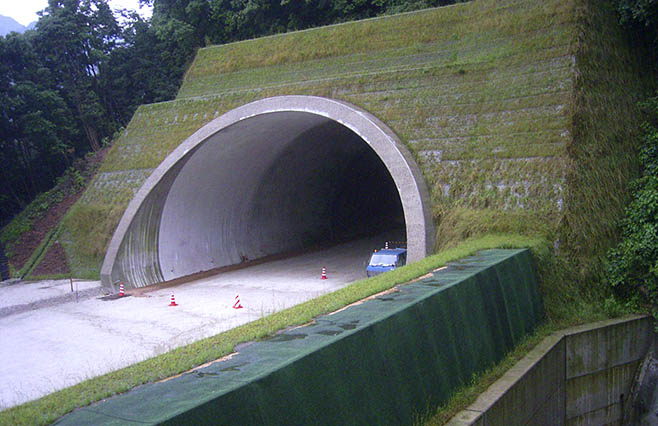

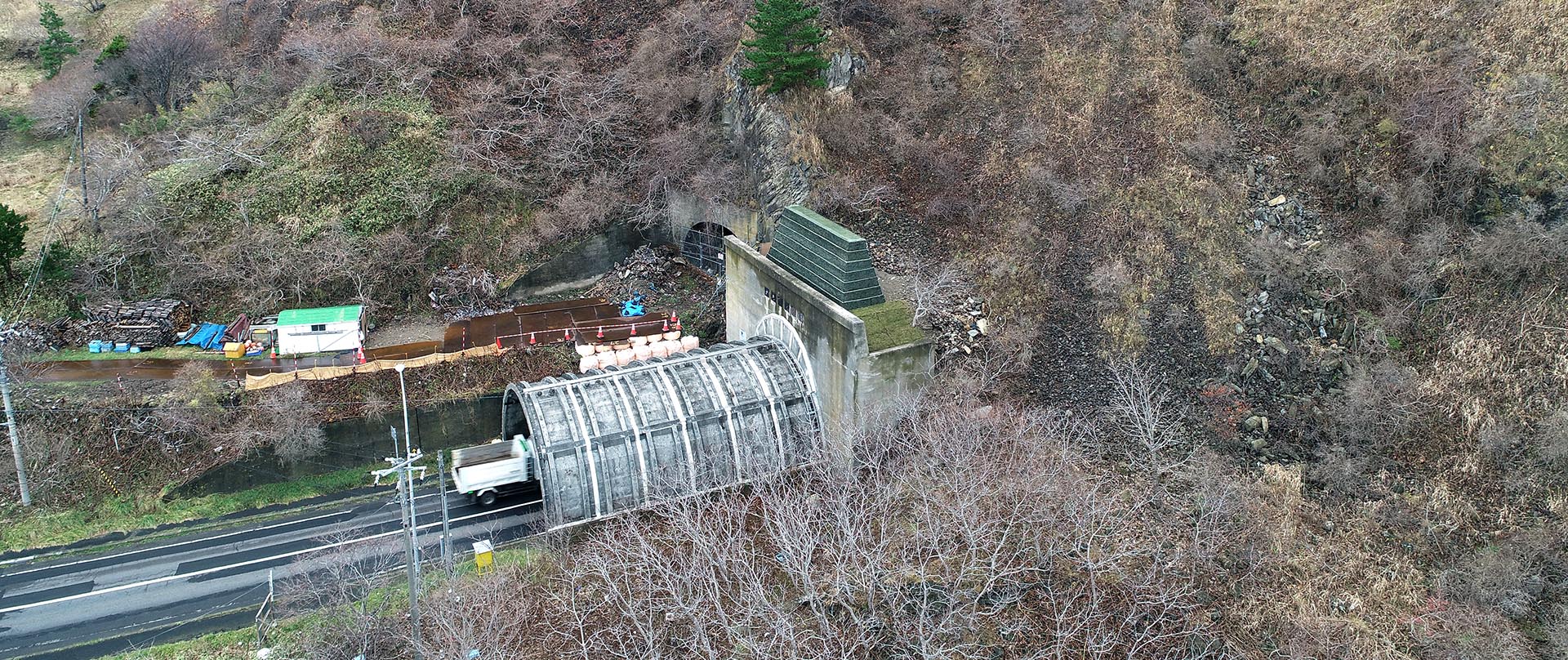

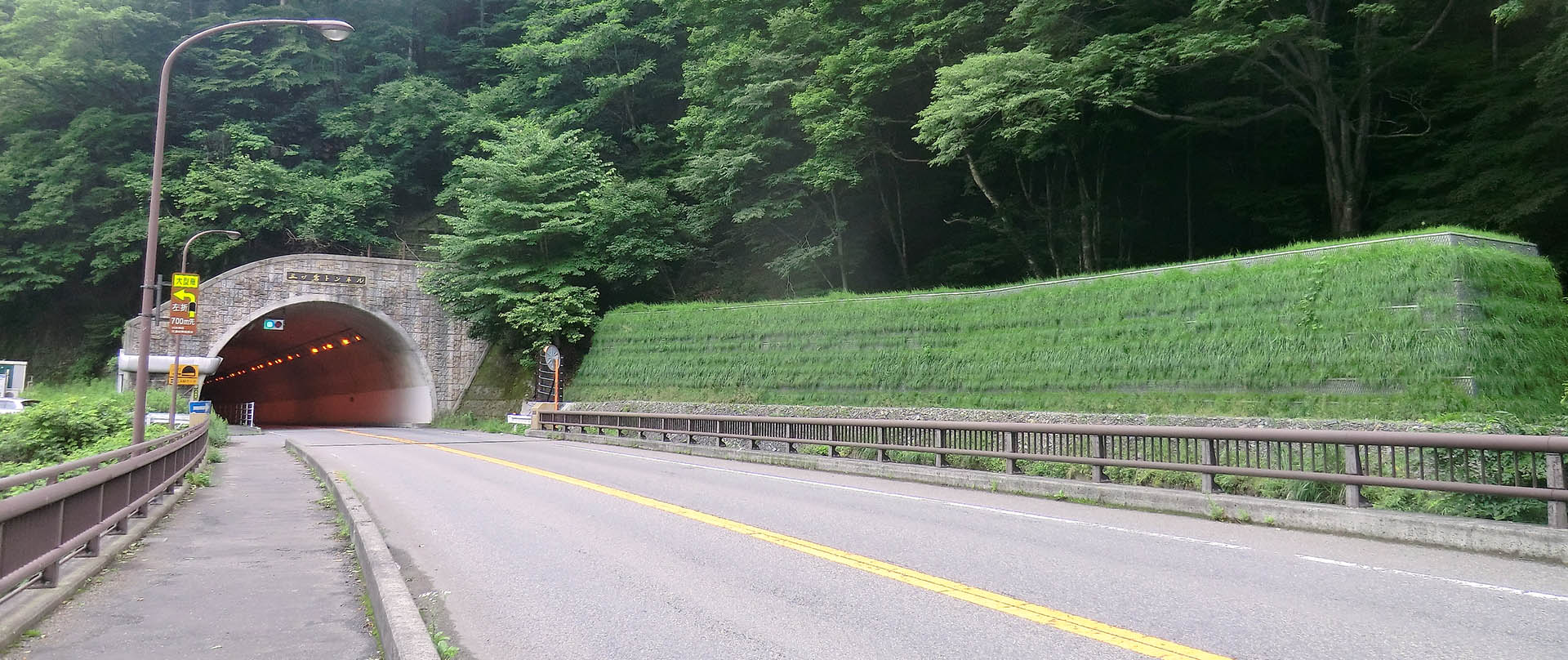

現場条件に合わせてトンネルの坑口で施工した事例です。

Features5

環境・景観に優しい自然共存型

植生により壁面を緑化することで、周辺の景観に調和します。植生ができない場合でも、疑似緑化などでニーズに合わせた対応が可能です。

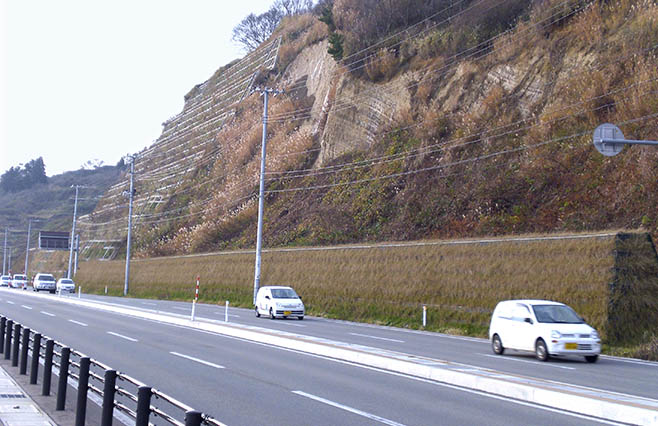

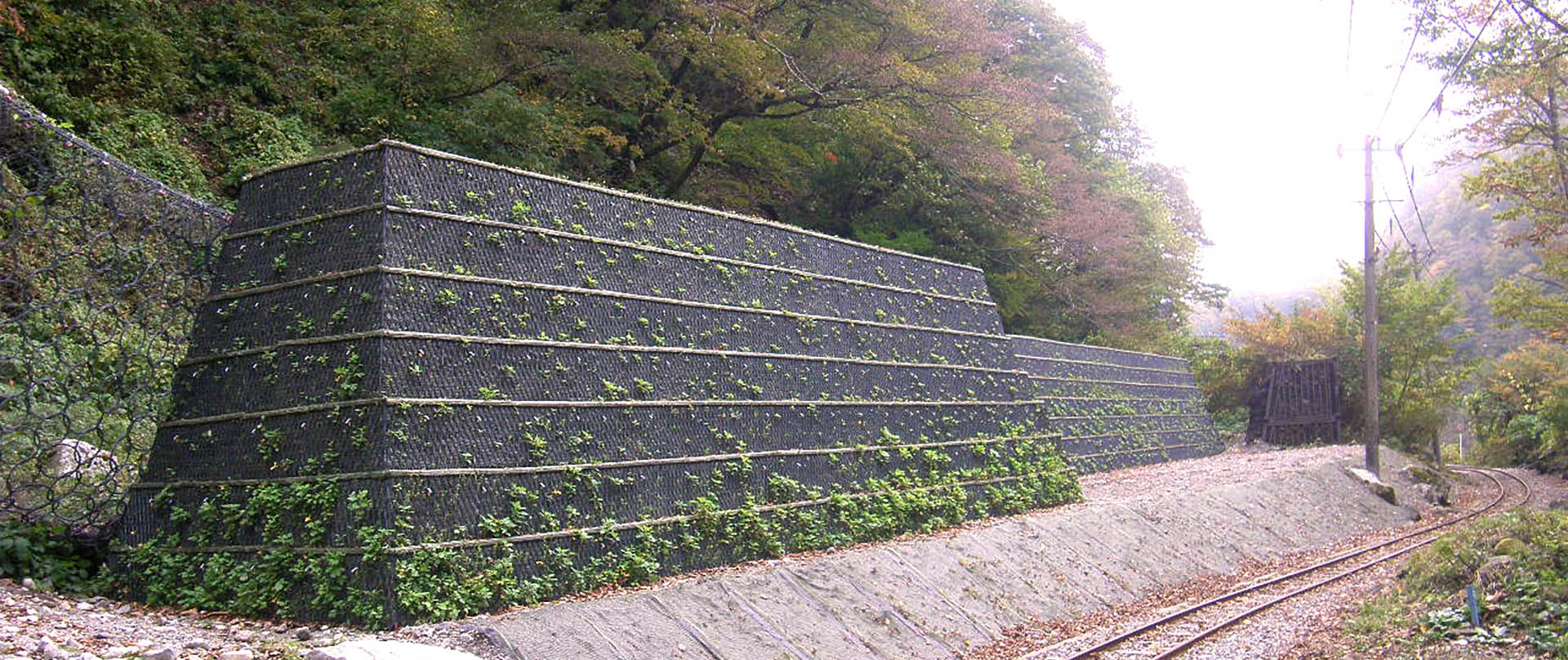

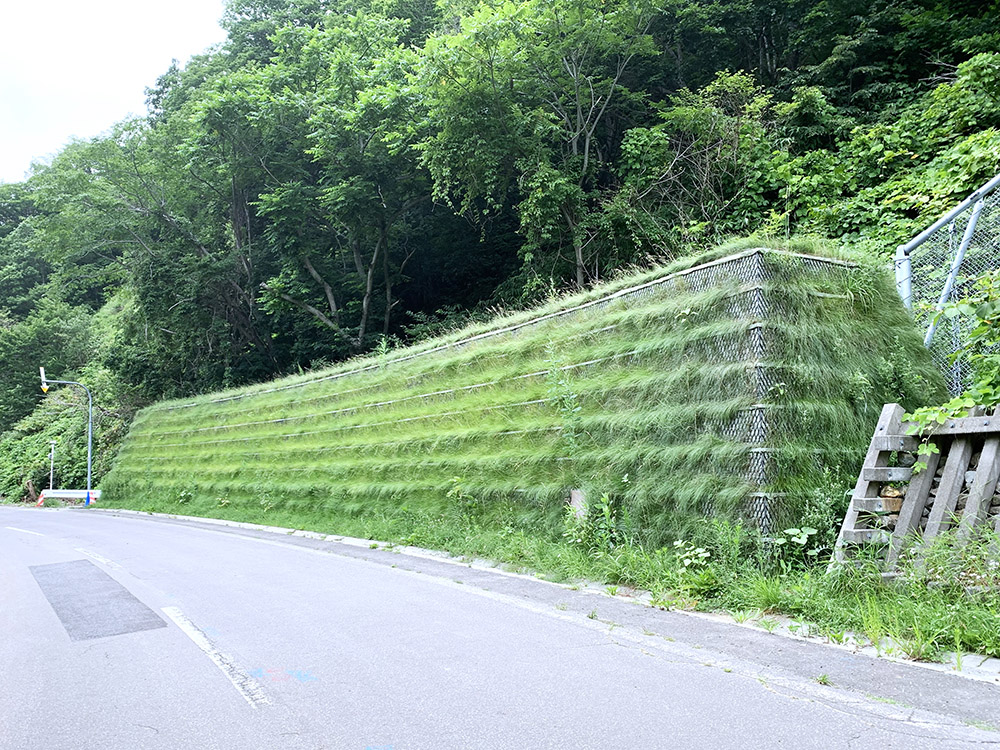

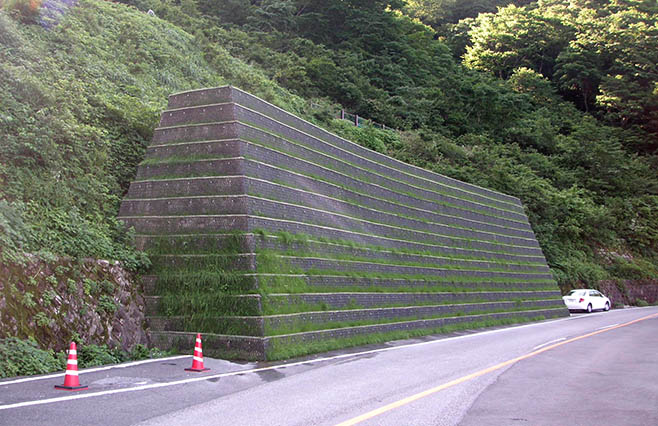

壁面を植生することで周囲の景観に溶け込みます。

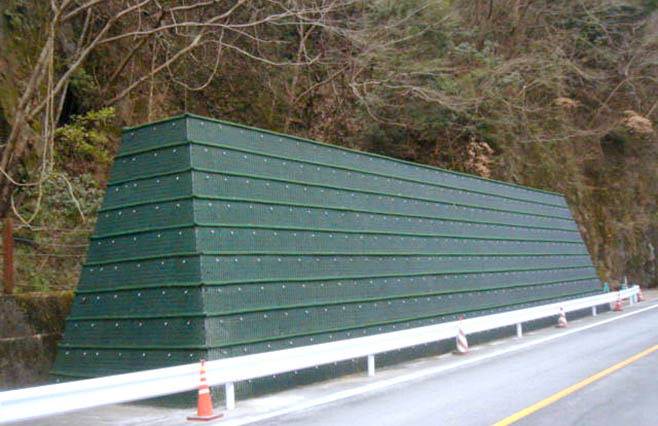

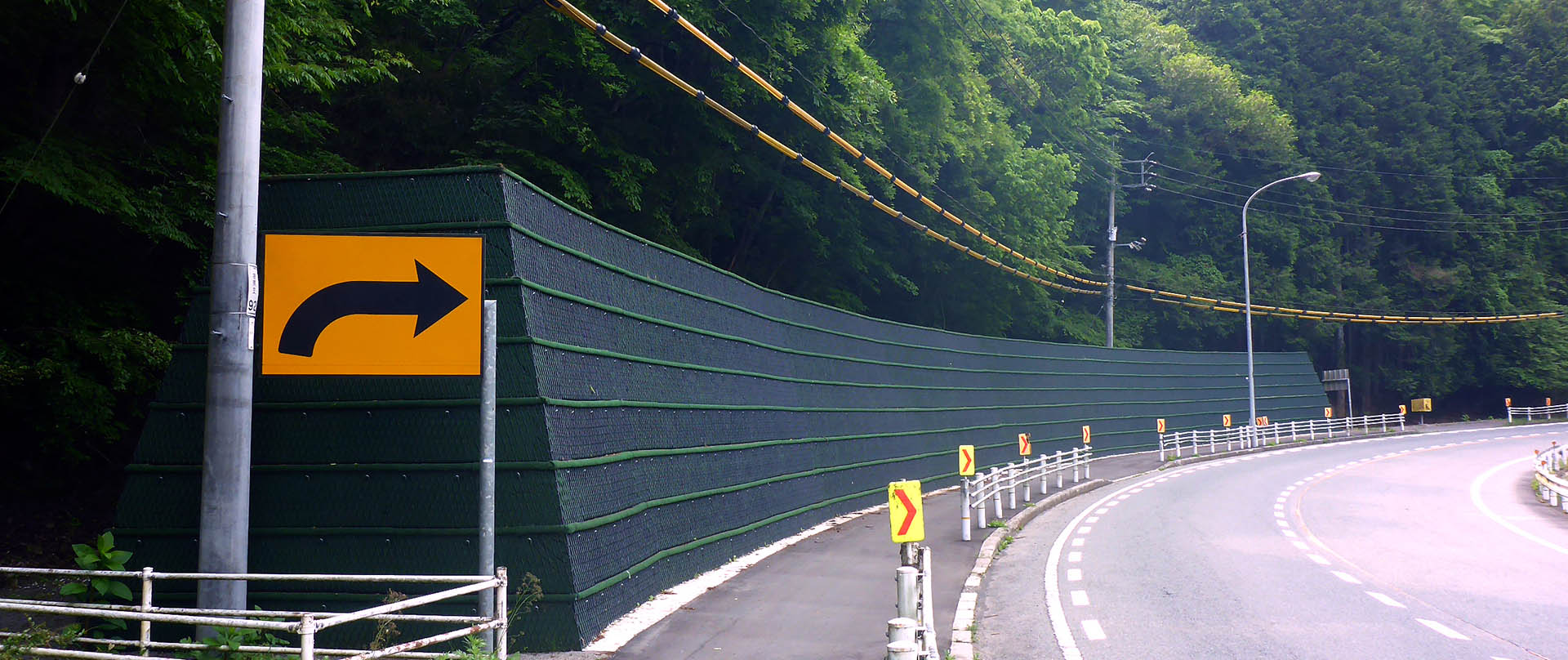

植生できない・させたくない現場では、疑似緑化による対応も可能です。

Structure

構造

ジオロックウォールには、受撃体、伝達体、抵抗体の3種類の構造の組み合わせにより、対応する落石エネルギーに応じて、I型、II型、III型の3つのタイプがあります。この3つのタイプを適用することにより、小規模から大規模まで幅広い落石エネルギーに対応が可能です。

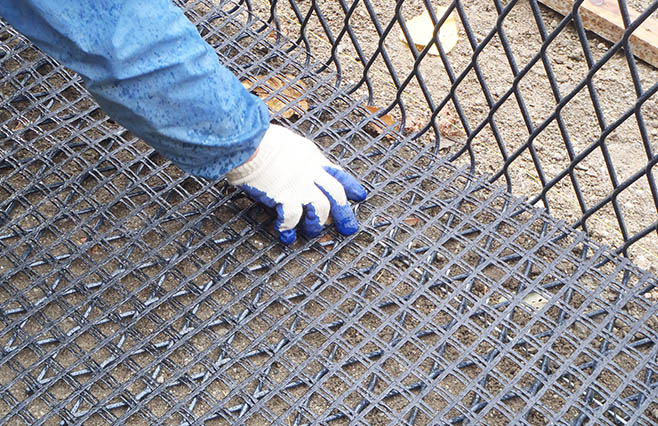

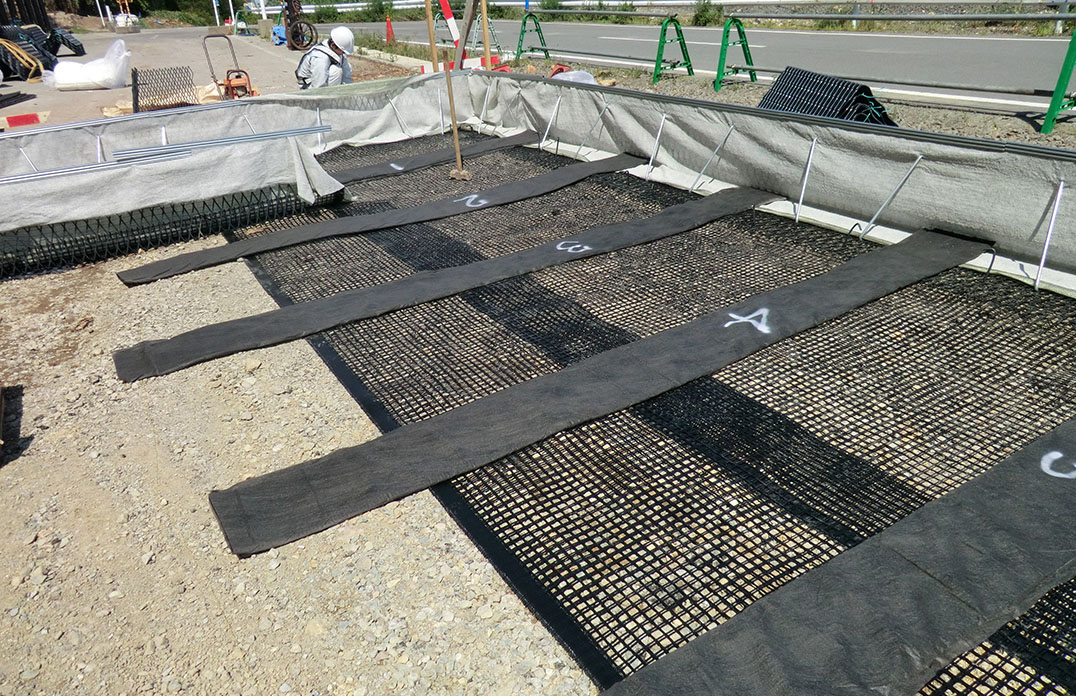

衝撃ジオグリッド（ロックデム）

構造を支える繊維材です。伸び強度の異なる繊維を織り込むことにより、粘り（靭性）を発揮し、衝撃に対応します。

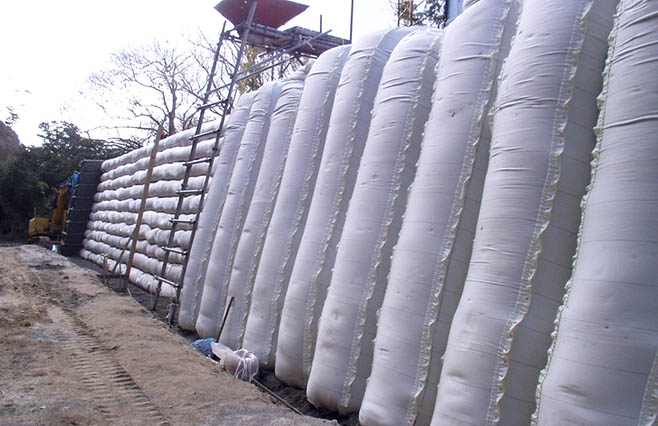

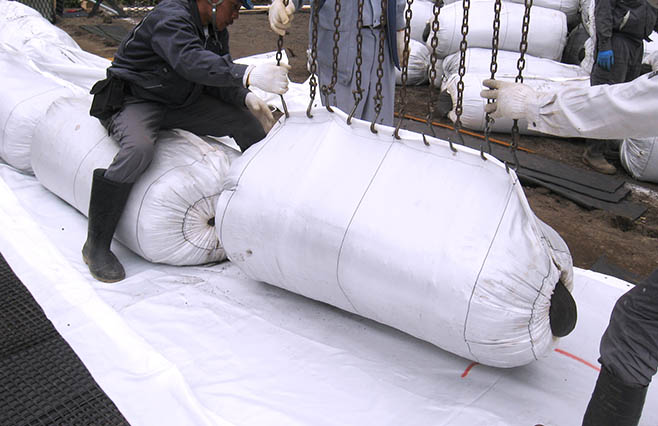

受撃体（ガンデム）

高強度・高伸度の袋体です。最初に衝撃を受ける部材であり、巨大なエネルギーに対抗します。

伝達体袋材（ジオラバッグ）

比較的伸びの小さな袋体です。衝撃を抵抗体に分散・伝達します。

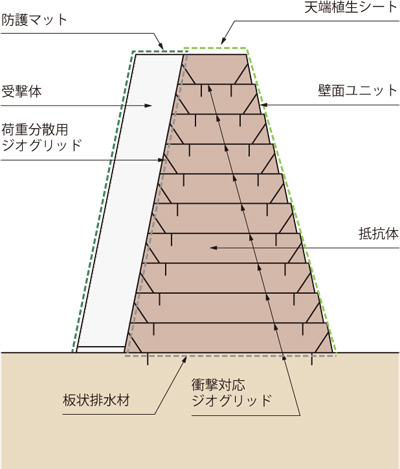

I 型（～500kJ）

側面図

II 型（～1500kJ）

側面図

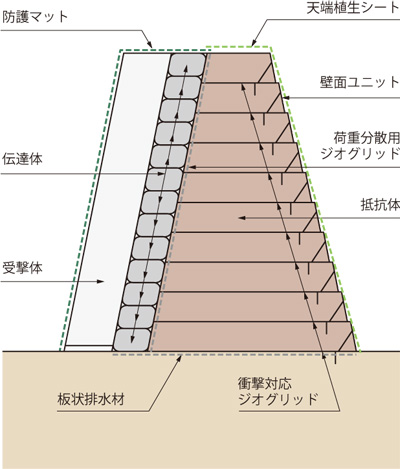

III 型（～5500kJ）

側面図

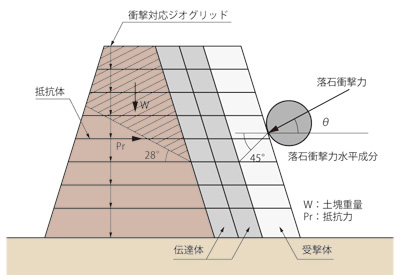

エネルギー吸収機構

ジオロックウォールは、受撃体、伝達体、抵抗体で構成された複合構造物です。落石のエネルギーは、以下のメカニズムで吸収されます。

エネルギー吸収フロー

受撃体に衝突した落石のエネルギーは、受撃体の変形によって吸収されます。衝突の際に発生する衝撃力は、受撃体内部を断面方向に分散し、伝達体に伝搬されます。

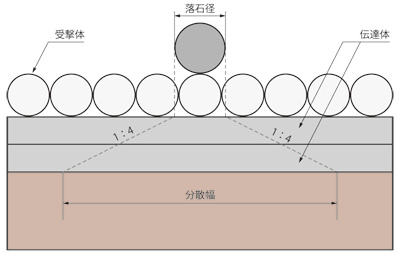

伝達体では衝撃力を水平方向に高角度で分散させ、抵抗体に伝搬させます。
抵抗体では、伝搬された衝撃力により、内部が断面方向上方に一定角度で破壊線を与えるように変形しようとするのに対し、衝撃力が水平方向に分散された部分の土塊とジオグリッドの抵抗によって対抗し、落石を完全に停止させます。

平面図

断面図

Experiment

実験

実物供試体による落石衝突実験

落石に対する性能照査実験

実験方法	実物供試体に対する落石衝突実験
実験タイプ	ジオロックウォールⅢ型
時期	1998年
場所	富山県

実斜面で岩石を落下させて実物供試体に衝突させ、堤体及び壁面の変形状況、落石の速度を測定しました。約3000kJの落石エネルギーの衝撃吸収性能が確認されました。

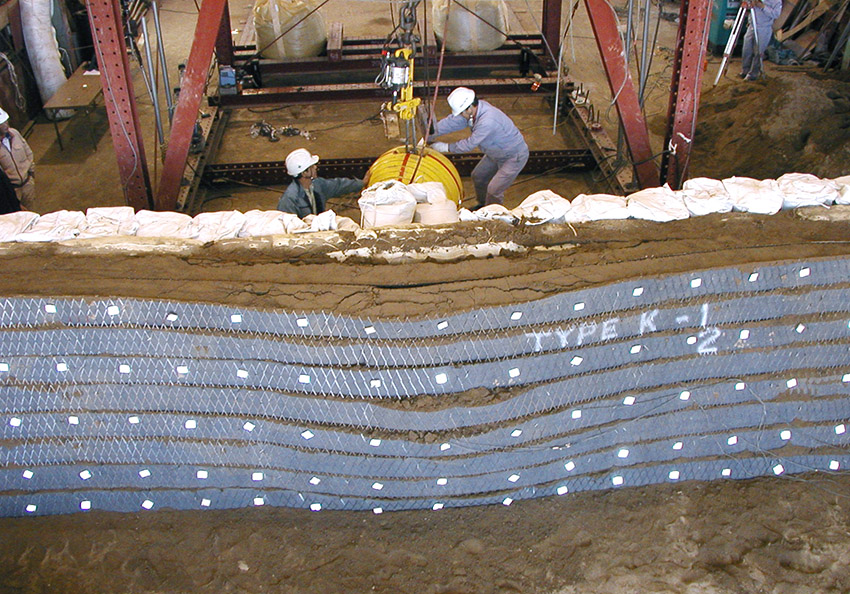

実物供試体による重錘衝突実験

1/2.5スケールモデル実験

実験方法	実物供試体に対する振り子式重錘衝突実験
実験タイプ	ジオロックウォールⅠ型／Ⅱ型／Ⅲ型（1/2.5スケールモデル）
時期	2000年～2001年
場所	福井県
