ARCフェンスSタイプ

雪崩予防柵

ARC FENCE S TYPE

工種カテゴリ: 雪崩予防工／落石防護工
適用範囲: 対応積雪深：標準～3.0m、それ以上の場合別途検討
対応落石エネルギー：～40kJ

製品トップ
特長
構造
施工手順

Topics

3.0mまでの積雪深で
経済性を発揮する
シンプル構造の雪崩予防柵

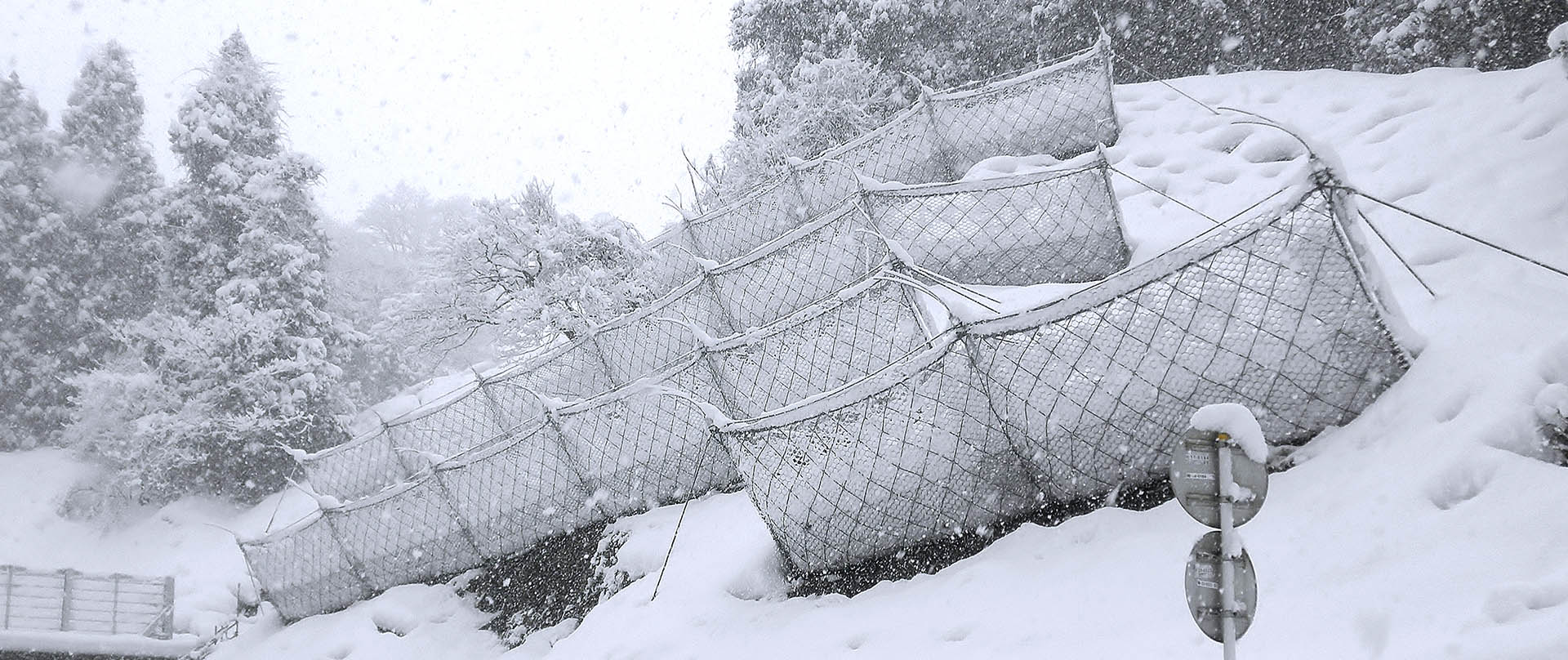

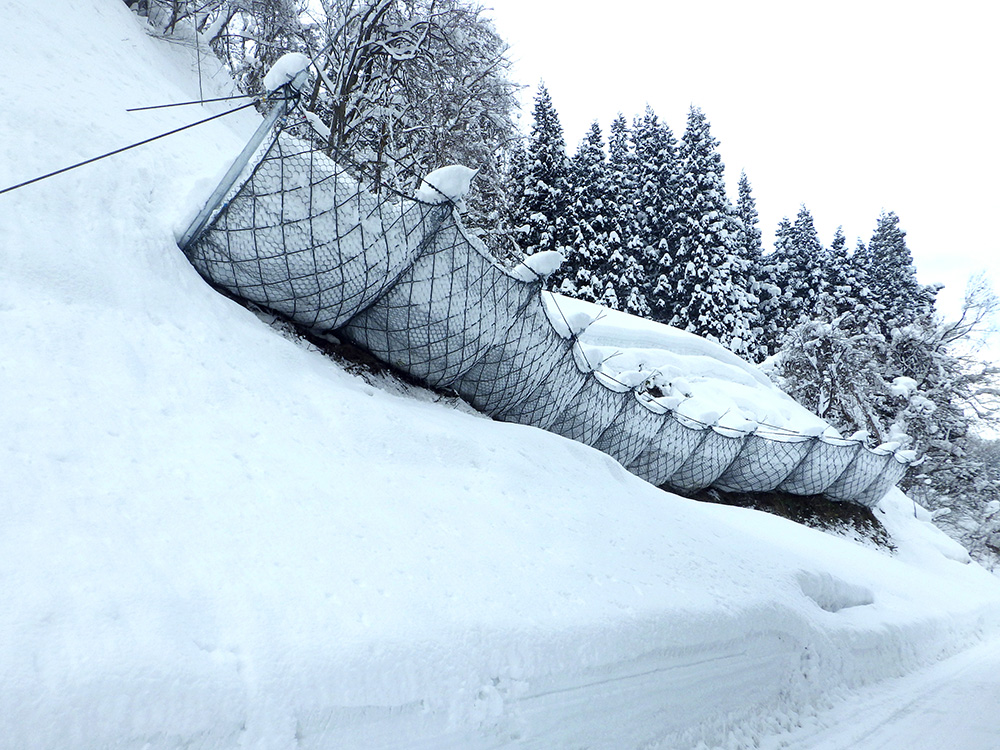

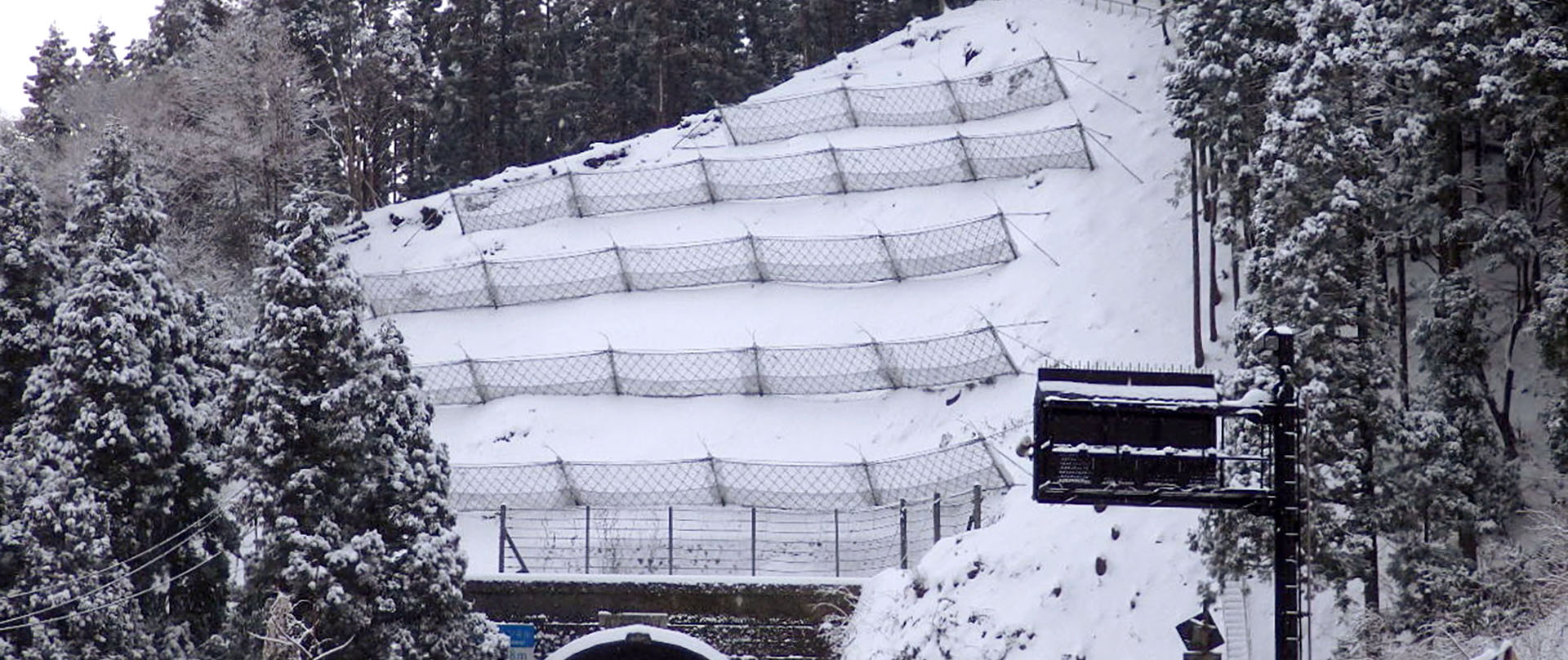

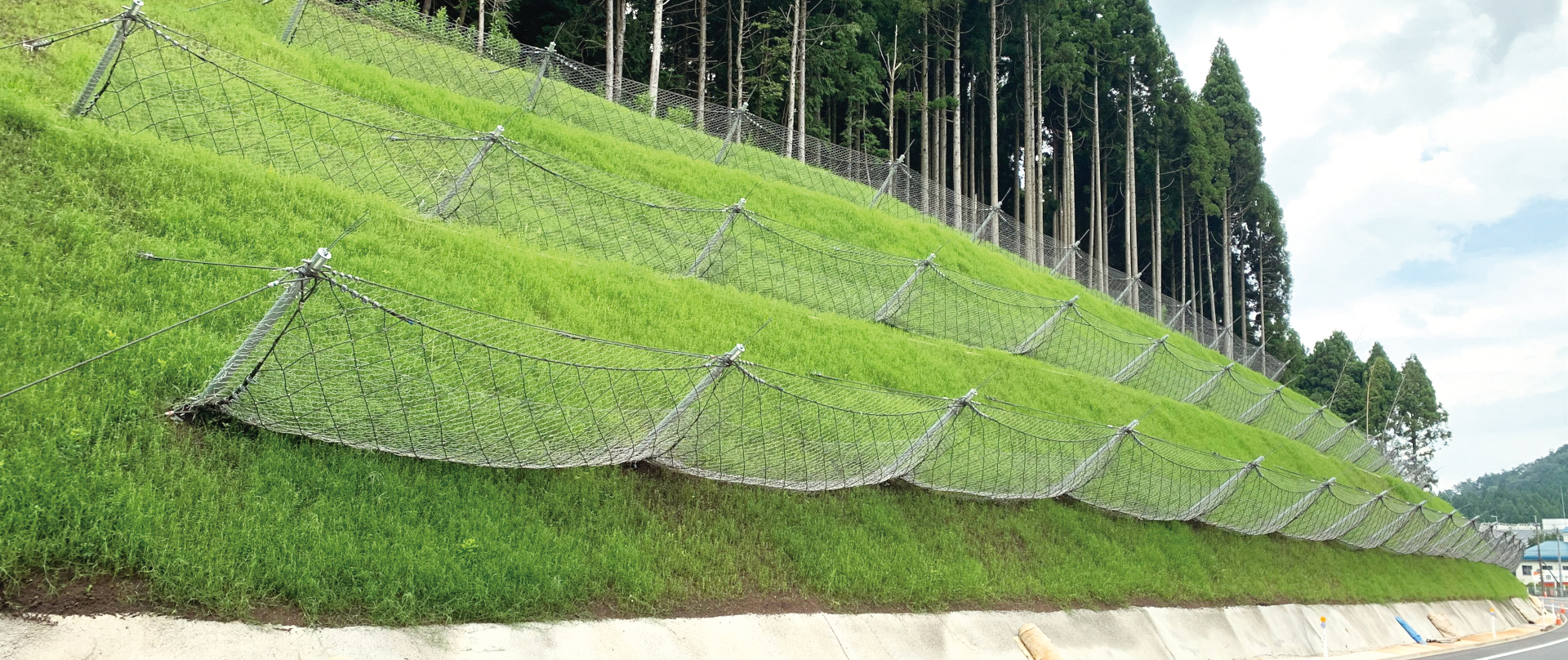

ARCフェンスSタイプは、主に斜面に設置する雪崩予防柵です。3.0mまでの積雪深に対応します。また、落石防護柵として40kJまでの落石エネルギーにも対応することができます。基礎がアンカー構造なため、設置の際大きく地山を掘削する必要がなく、環境への負荷が少ない工法です。

ARCフェンスSタイプとは

斜面設置型の雪崩予防柵
積雪深3.0mまで対応
落石エネルギー40kJ（衝突速度[v]=20m/sまで）に対応
施工性・経済性を発揮するシンプル構造
軟弱地盤にも設置可能

Features

特長

比較的軟弱な地盤でも
斜面の改変なしで設置できる雪崩予防柵。
軽量・シンプル構造で設置も容易です。

　詳細はこちら
Structure

構造

積雪時の斜面雪圧を
パネル式ワイヤネットと金網、支柱で
効果的に受け止めます。

　詳細はこちら
Construction flow

施工手順

ARCフェンスSタイプの基本的な
施工手順を紹介します。

　詳細はこちら

Features

特長

雪崩のすり抜けや抜け落ちがない
軽量・シンプルな構造で設置が容易
環境への負荷が少ない
落石対策との兼用も可能

Features1

雪崩のすり抜けや抜け落ちがない

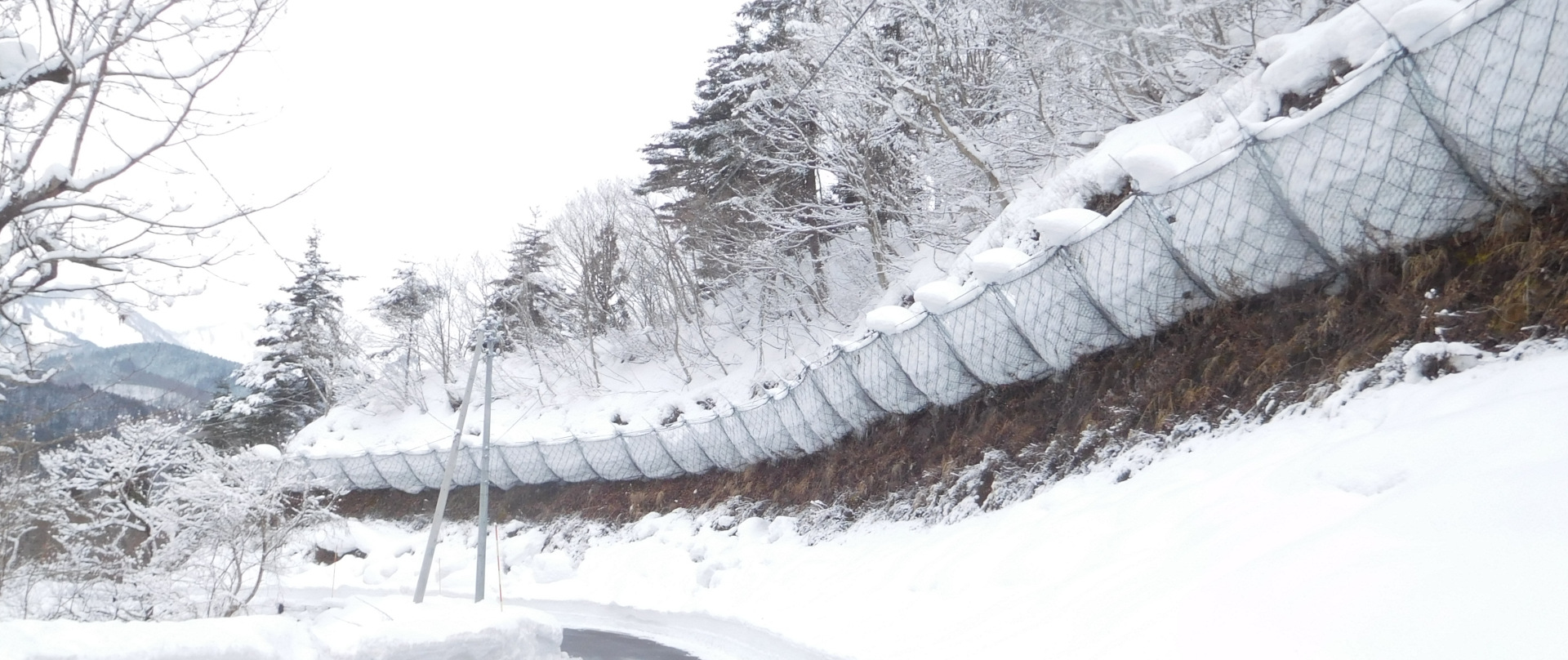

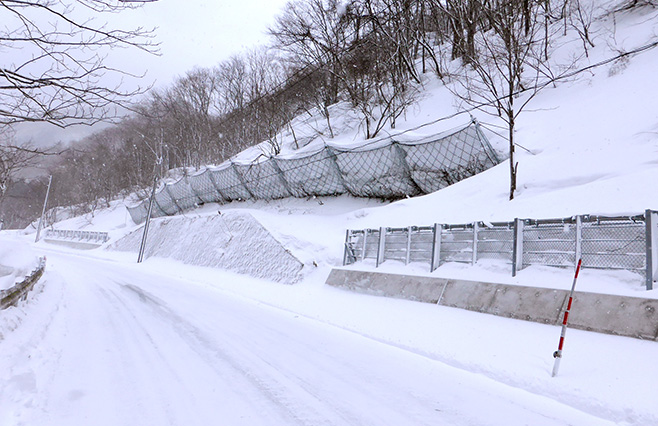

支柱間に金網とワイヤネットを張設した連続構造のため、従来の雪崩予防柵に見られたバーの隙間からの雪のすり抜けや、柵と柵の間からの雪の抜け落ちがありません。対策範囲の雪圧を受け止めて確実に雪崩を予防します。

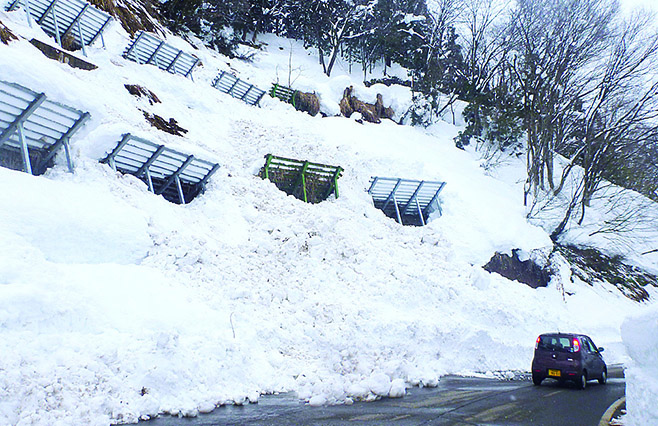

従来の雪崩予防柵は、構造物同士の間に間隔があるため、雪の抜け落ちが見られました。
対策範囲全体に金網が配されるので、確実に雪崩を予防します。

Features2

軽量・シンプルな構造で設置が容易

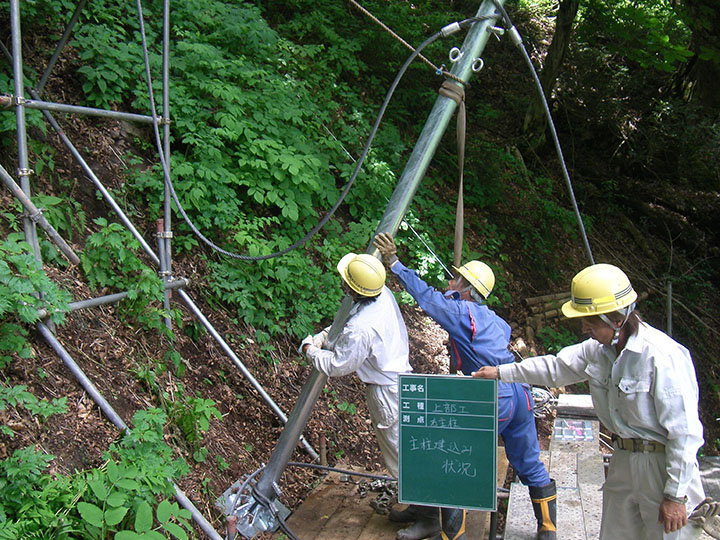

構成部材が軽量なため、斜面上でも安全かつ容易に施工することができます。人力施工が可能であり大型重機が不要なため、搬入に制約のある現場や山腹でも設置できます。

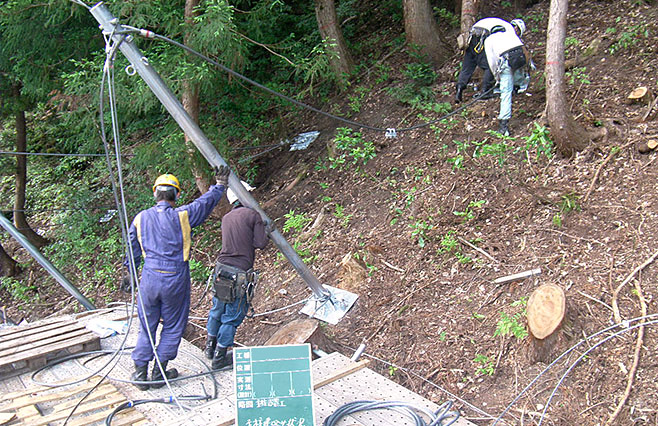

部材が軽量なため、人力施工が可能です。

Features3

環境への負荷が少ない

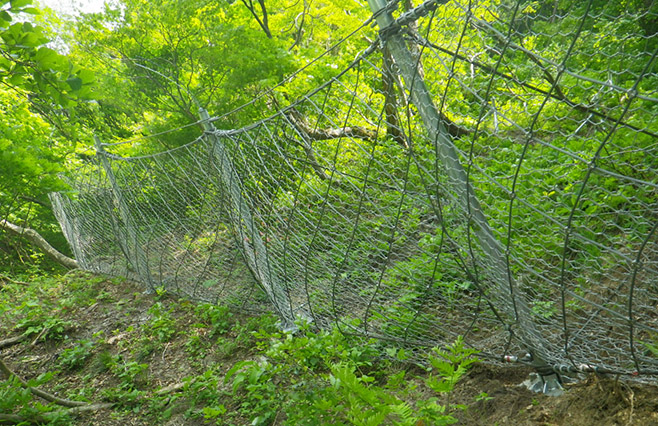

基礎がアンカー構造のため、設置の際大きく地山を掘削する必要がなく、環境への負荷を低減します。立木を避けて配置することが可能なため、伐採を最小限に抑えることができます。また、主にネット部材で構成されるため透過性に優れ、周囲の景観に調和します。

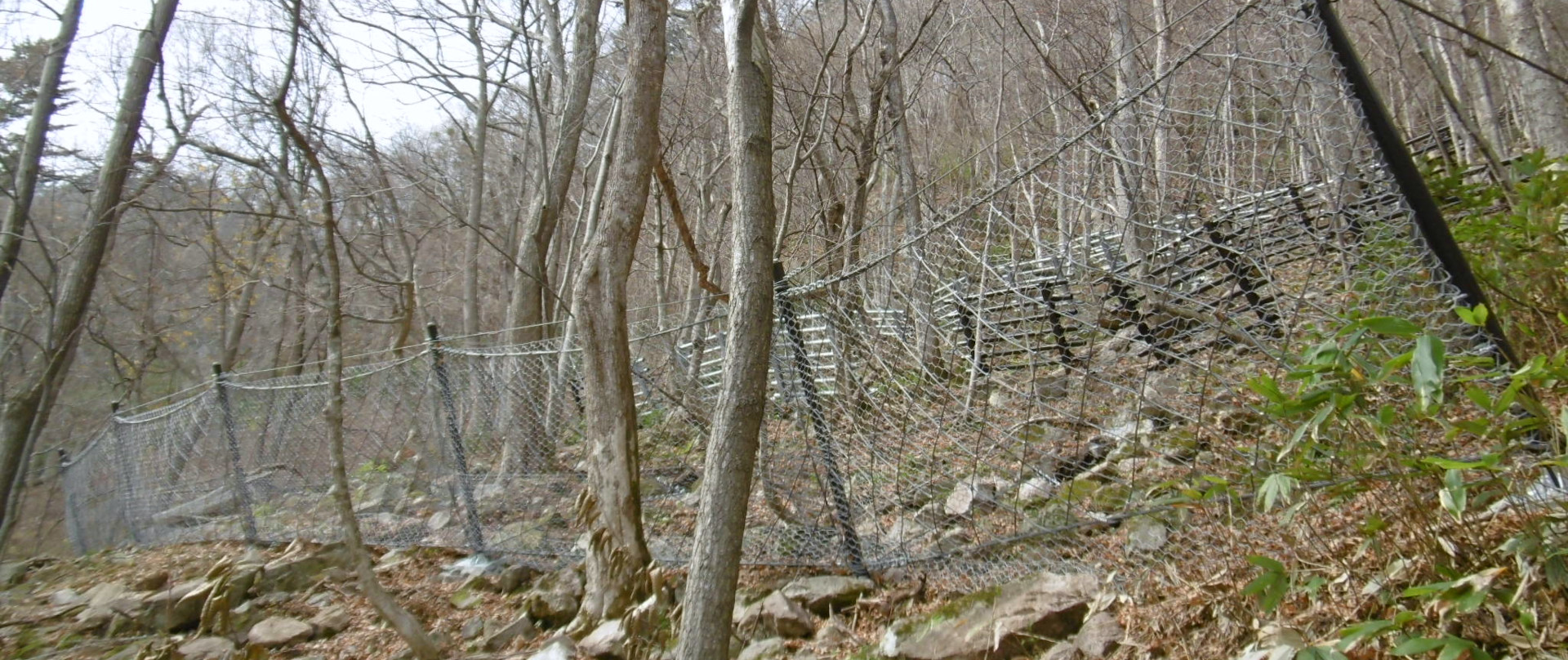

木々を避けて配置することで、伐採を最小限に抑えます。

Features4

落石対策との兼用も可能

40kJ(衝突速度[v]=20m/sまで)の落石エネルギーにも対応できるため、落石の危険性がある斜面の雪崩対策や、積雪地域での落石対策にも有効です。

Structure

構造

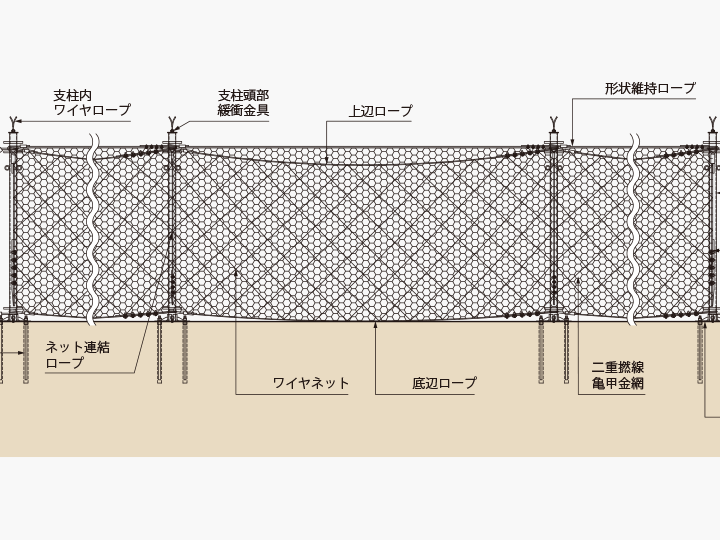

ARCフェンスSタイプは、支柱、金網、ワイヤネット、ワイヤロープで構成されています。基礎はアンカー構造であり、山側・サイドには土質に応じてワイヤアンカー、もしくはアンカーロッドを用います。支柱基部にはアンカーロッドを用います。斜面雪圧をパネル式のワイヤネット、金網、支柱で受け止めて雪崩の発生を防ぎます。

画像を左右にスクロールできます

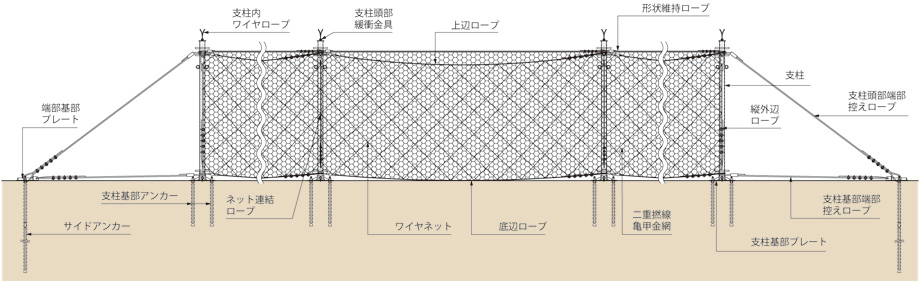

正面図

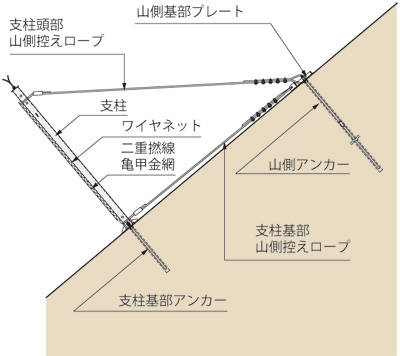

断面図

Construction flow

施工手順

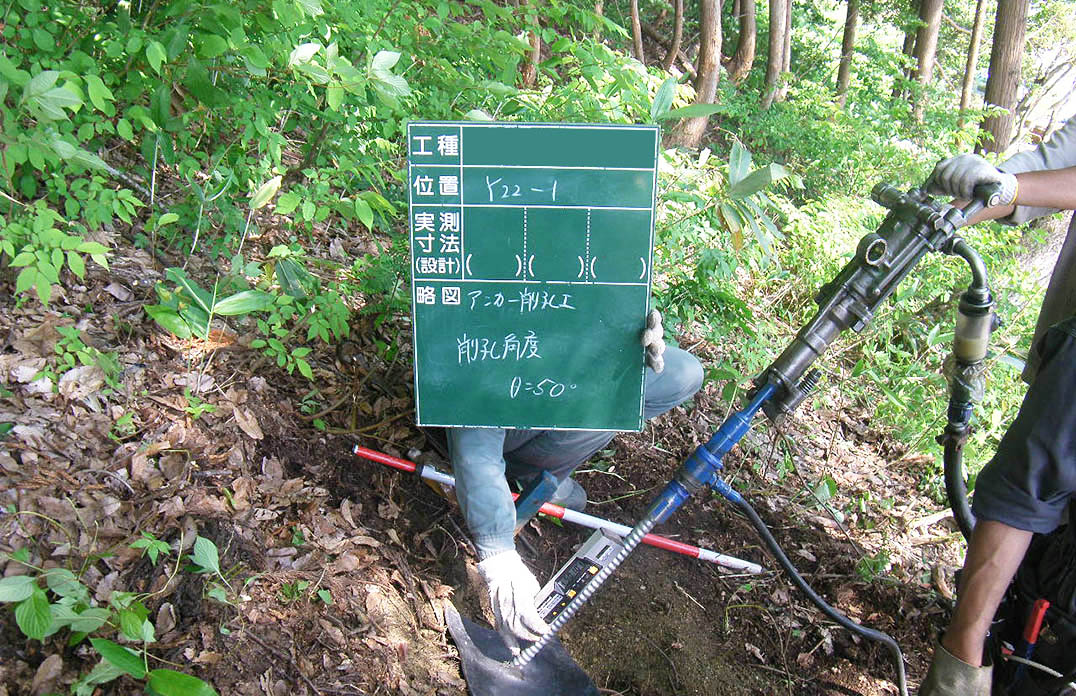

アンカー工（削孔）

支柱基部のアンカー位置では削岩機を、山側・サイドのアンカー位置では削岩機、またはボーリングマシンを用いて所定の角度で削孔し、アンカー体を挿入します。

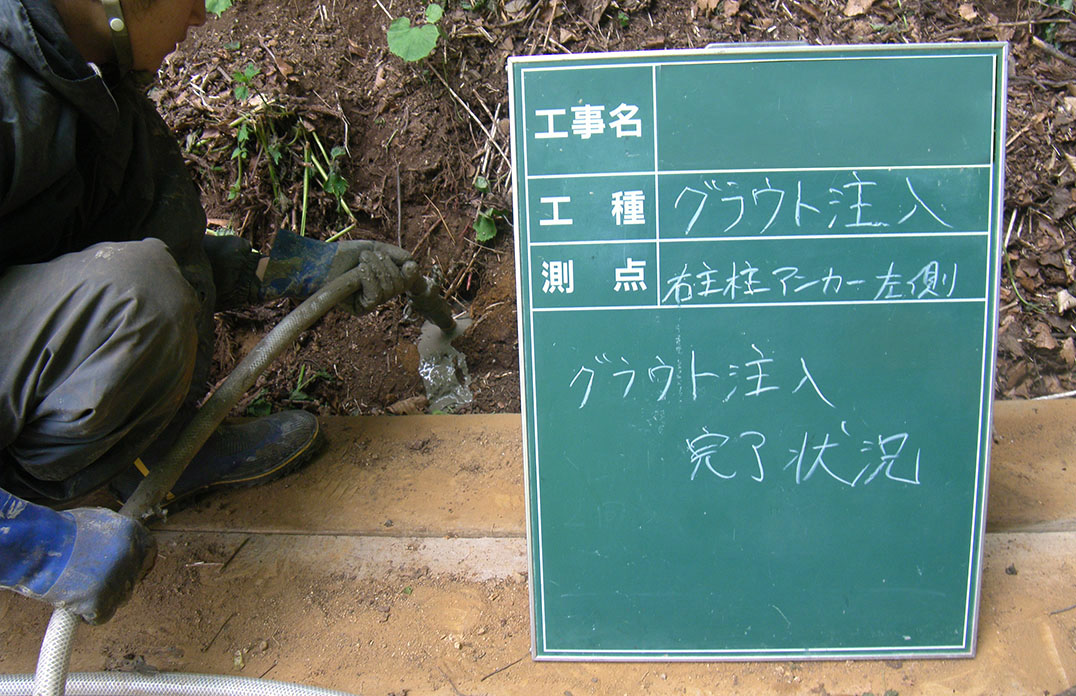

アンカー工（グラウト注入）

グラウトを所定の配合で練り混ぜ、孔内に注入します。グラウトの強度が設計値を満足するまで養生します。
アンカー工（確認試験）

アンカーの確認試験を行い、設計耐力を満足しているか確認します。

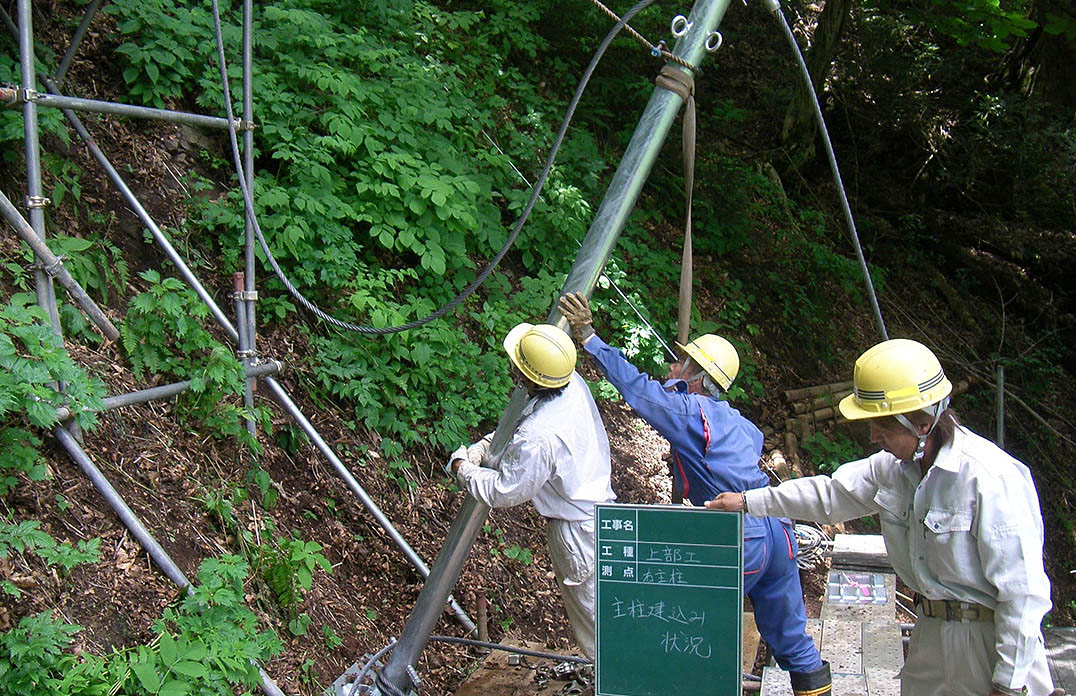

支柱設置工

ベースプレートを設置し、支柱を建て込みます。支柱内ワイヤロープを緊張させ、支柱を自立させます。
ワイヤロープ設置工

支柱頭部と基部から、端部と山側に控えロープを設置します。ロープを緊張させてアンカー位置で定着します。

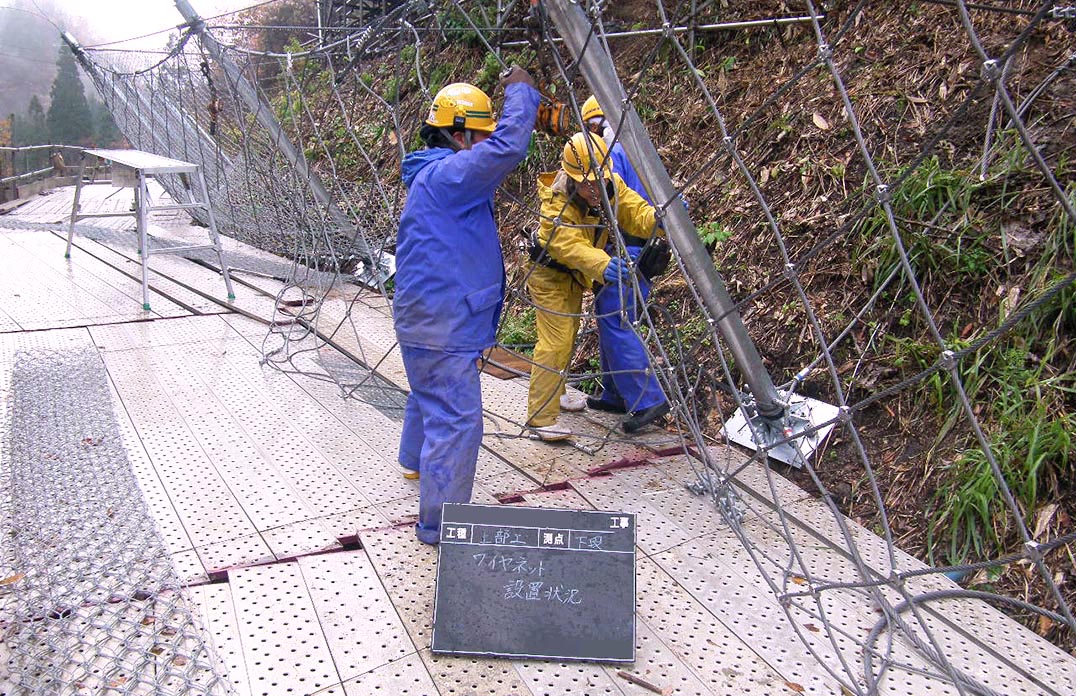

ワイヤネット設置工

ワイヤネットの上辺・底辺にワイヤロープを通し、支柱間にネットを設置します。

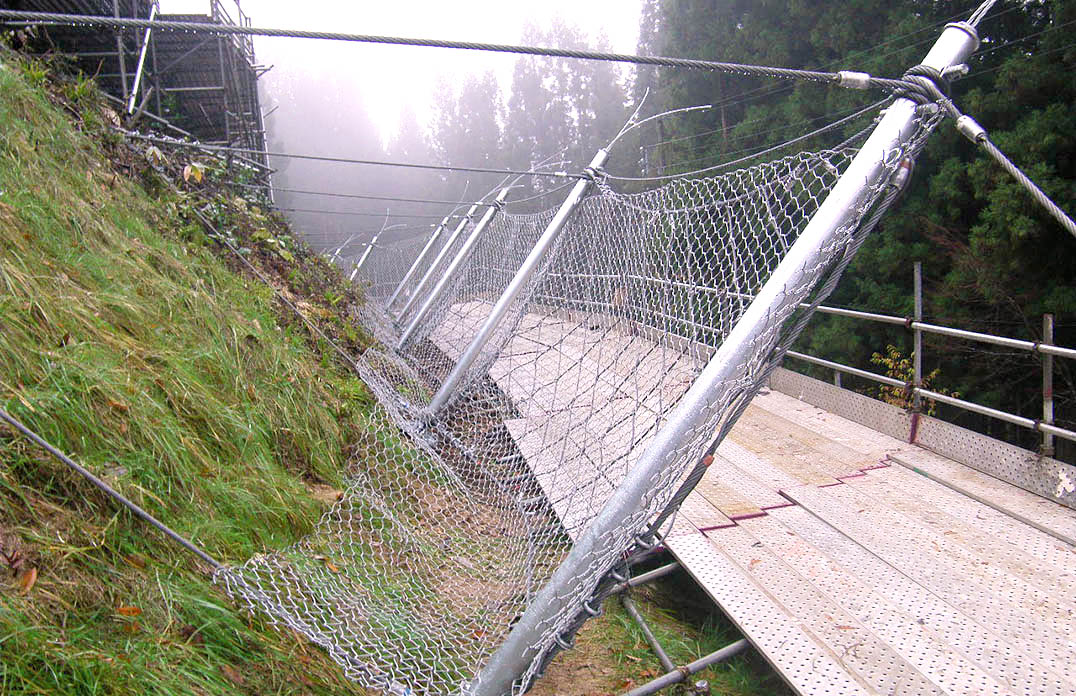

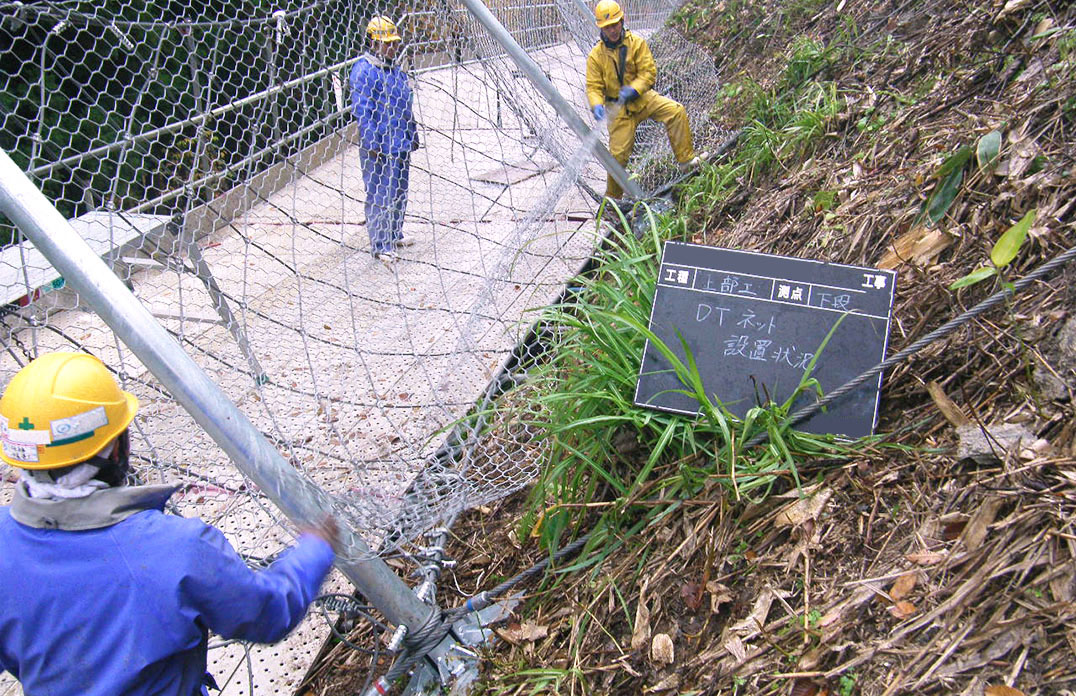

金網設置工

ワイヤネットの山側に金網を設置します。
完成
