SPARCフェンス® Sタイプ

雪崩予防柵

SPARC FENCE S TYPE

NETIS

国土交通省新技術情報提供システム
登録番号

HR-200001-A

工種カテゴリ: 雪崩予防工
適用範囲: 対応積雪深：～3.5m、それ以上の場合別途検討

製品トップ
特長
構造
施工手順

Topics

安全性と経済性を追求した
斜面設置型の雪崩予防柵

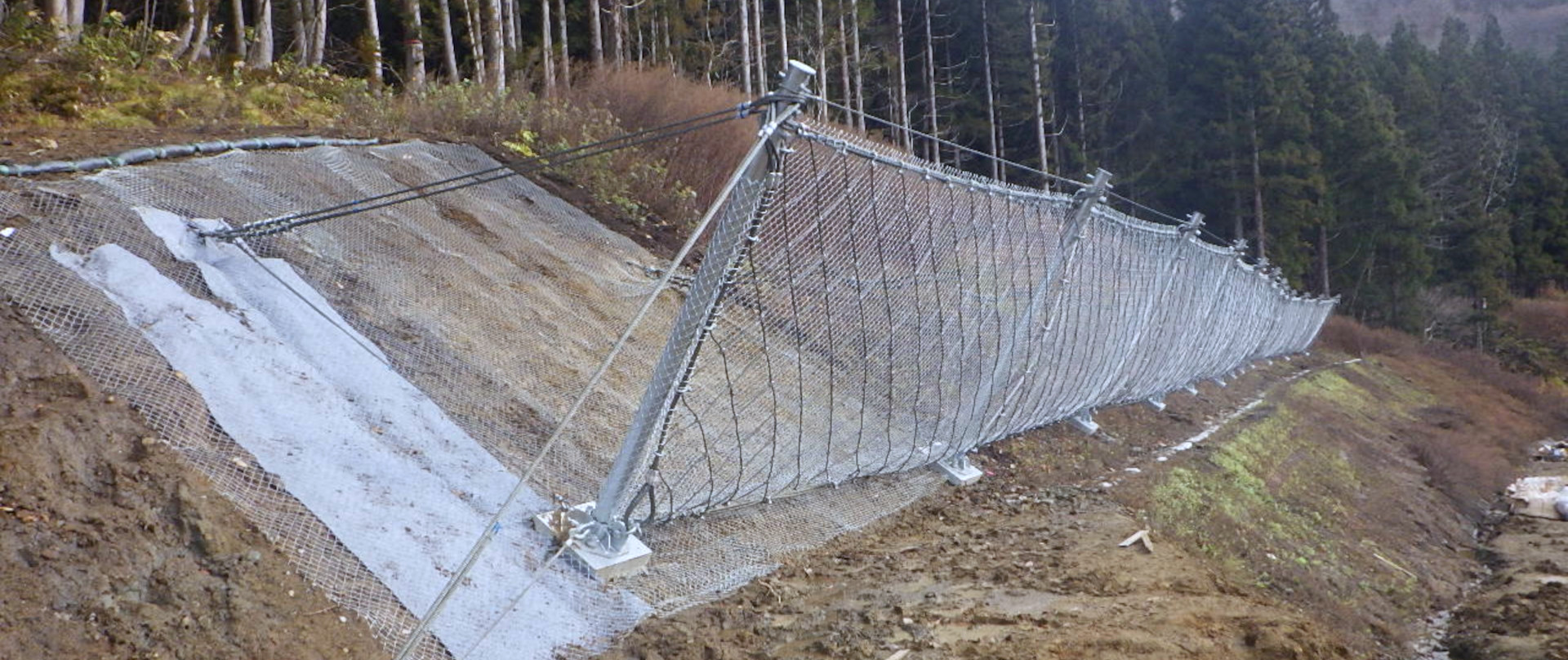

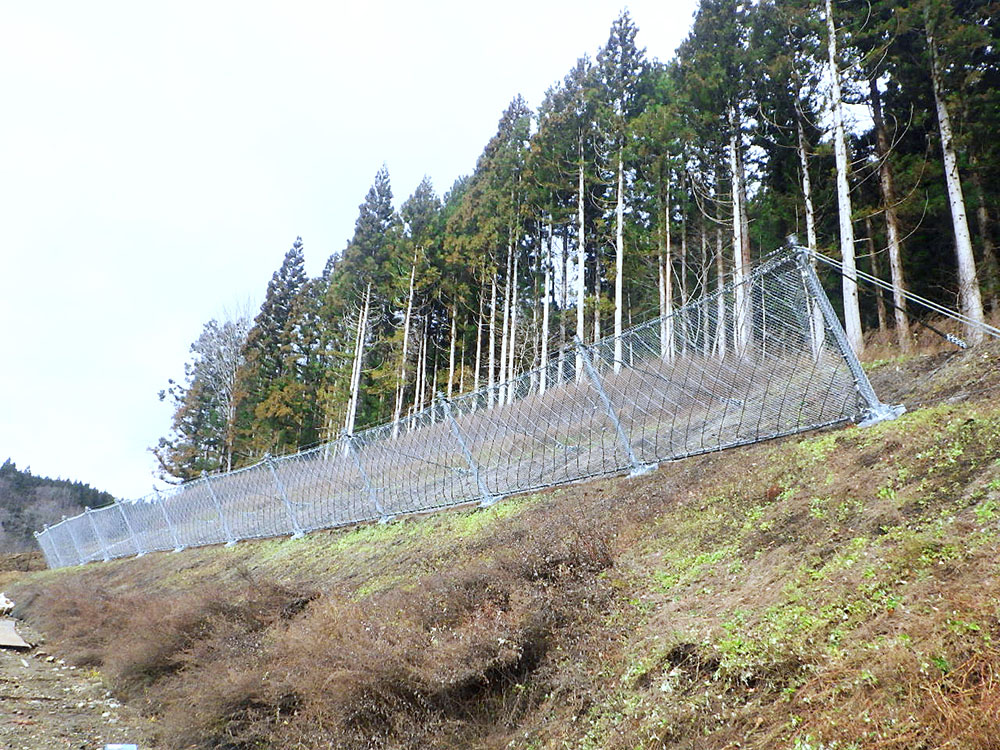

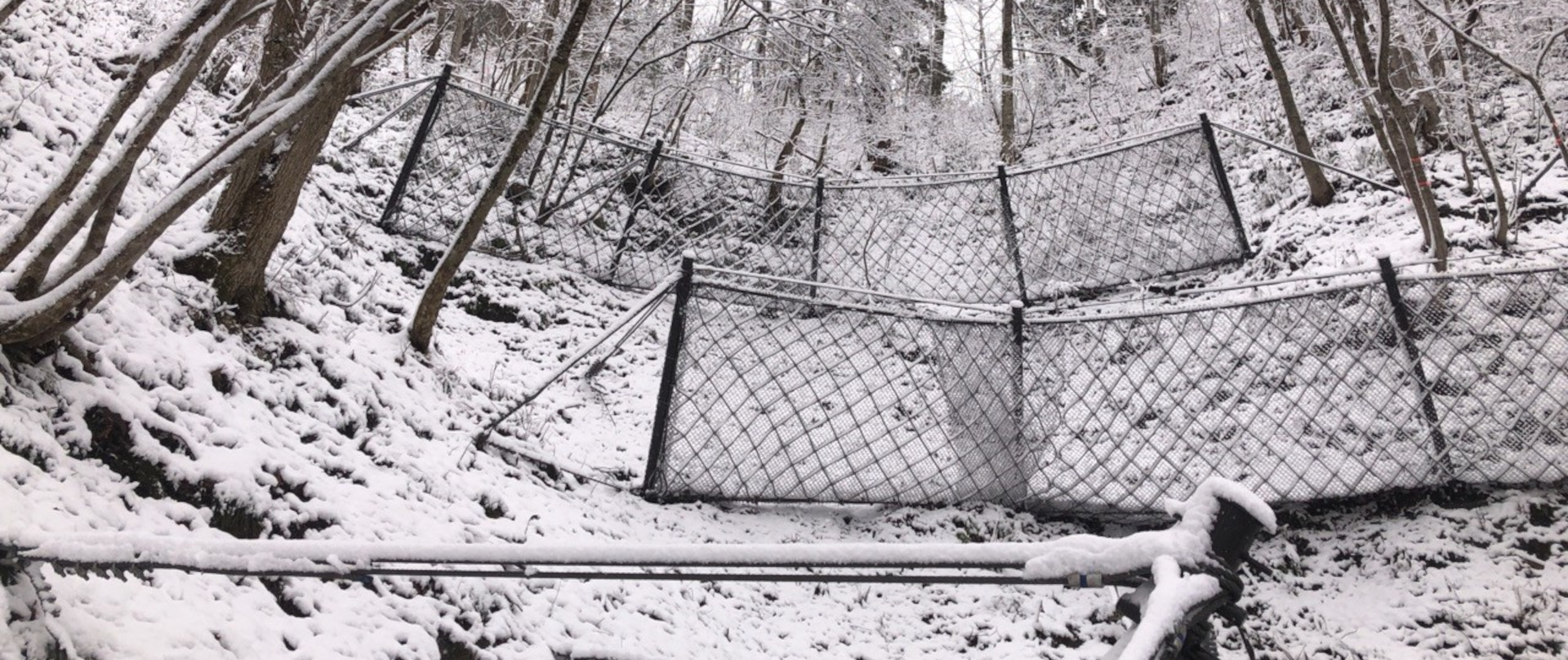

SPARCフェンスSタイプは、主に斜面に設置して道路や民家を雪崩から守る雪崩予防柵です。3.5mまでの積雪深に対応します。基礎がアンカー構造なため、設置の際大きく地山を掘削する必要がなく、環境への負荷が少ない工法です。雪崩対策事業において施工性と経済性を発揮します。

SPARCフェンスSタイプとは

斜面設置型の雪崩予防柵
積雪深3.5mまで対応
設置が容易で自然に優しい工法
最小限の用地で施工が可能

Features

特長

比較的軟弱な地盤でも
斜面の改変なしで設置できる雪崩予防柵。
軽量・シンプル構造で設置も容易です。

　詳細はこちら

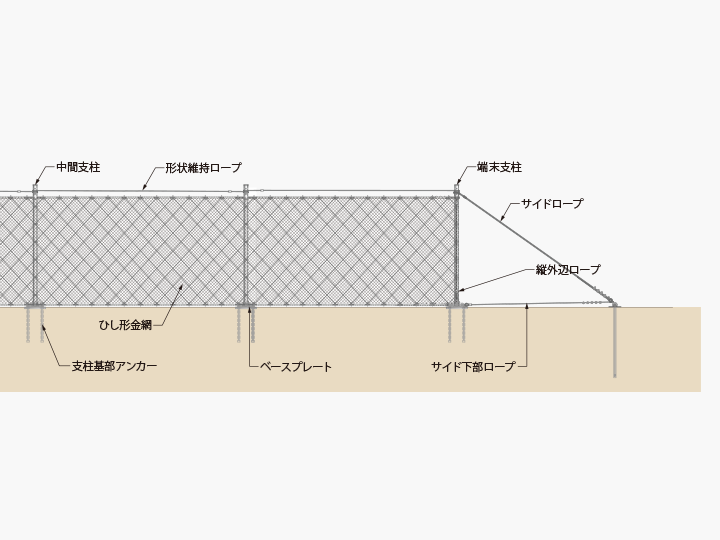

Structure

構造

3.5mまでの積雪深に対応可能で、
設計条件に応じた製品タイプを
選定することができます。

　詳細はこちら
Construction flow

施工手順

SPARCフェンスSタイプの基本的な
施工手順を紹介します。

　詳細はこちら

Features

特長

雪崩のすり抜けや抜け落ちがない
軽量・シンプル構造で設置が容易
地形や周辺環境に合わせた設置が可能

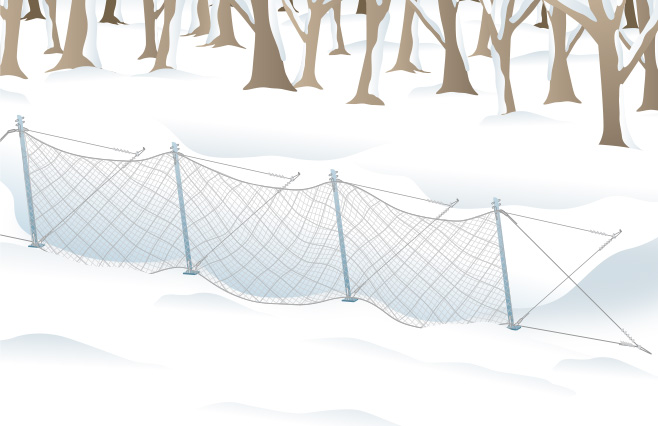

Features1

雪崩のすり抜けや抜け落ちがない

支柱間に金網とワイヤネットを張設した連続構造なため、従来の雪崩予防柵に見られたバーの隙間からの雪のすり抜けや、柵と柵の間からの雪の抜け落ちがありません。対策範囲の雪圧を受け止めて確実に雪崩を予防します。

従来型
従来工法はバーの間からの雪のすり抜けや、柵の間からの雪の抜け落ちの懸念がありました。

Features2

軽量・シンプルな構造で設置が容易

アンカーで地山に係留する構造のため、大掛かりな基礎が不要で、小型の削岩機やボーリングマシンでの削孔が可能です。シンプルな構造で部材が軽量なため、斜面上でも安全かつ容易に設置することができます。人力運搬・人力施工が可能なため、短工期・低コストでの施工を行うことができます。

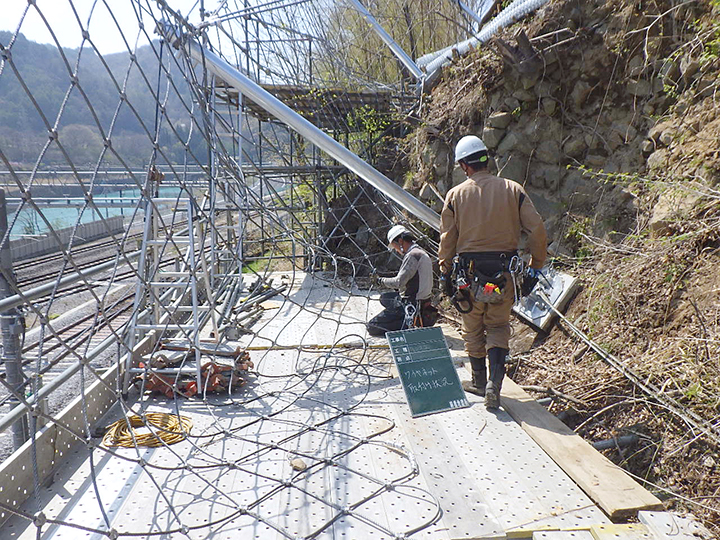

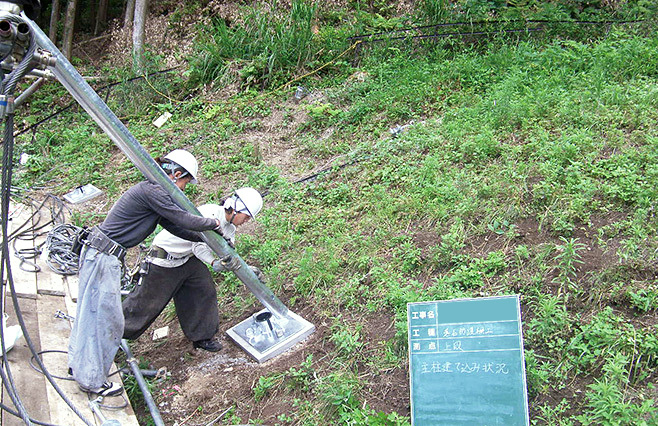

部材が軽量なため、人力施工が可能です。

Features3

地形や周辺環境に合わせた
設置が可能

基礎部がアンカー構造のため、地山の掘削がほとんどありません。また、対策範囲の地形に合わせて支柱間隔を変えることができるため立木を避けながらの配置が可能です。樹木の伐採や地山の掘削による廃土の発生を最小限に抑えることで、環境への負荷を軽減します。

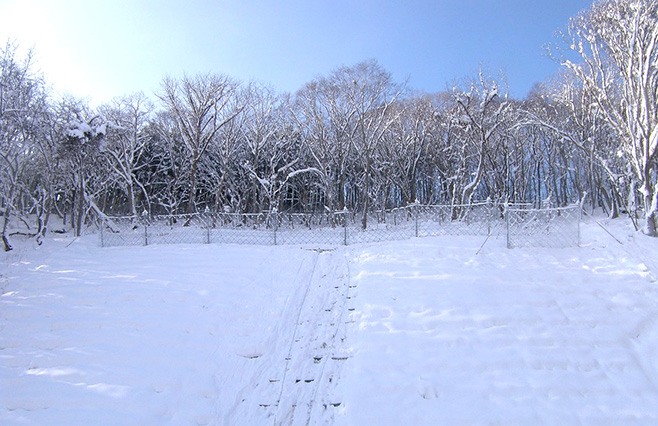

主部材がネットであるため透過性が高く、景観に溶け込みます。

Structure

構造

SPARCフェンスSタイプは、支柱、ワイヤネット、ワイヤロープ、金網、ベースプレート、アンカーで構成されています。パネル式のワイヤネット、ワイヤロープ、金網が柔軟に変形することで斜面雪圧を分散し、積雪の移動を抑制します。基礎はアンカー構造であり、雪荷重に抵抗する山側とサイドのアンカーには、グラウトを注入して定着させることで引き抜き力に対する信頼性を向上させています。各部材が軽量でシンプルな構造であるため、施工性に優れています。

画像を左右にスクロールできます

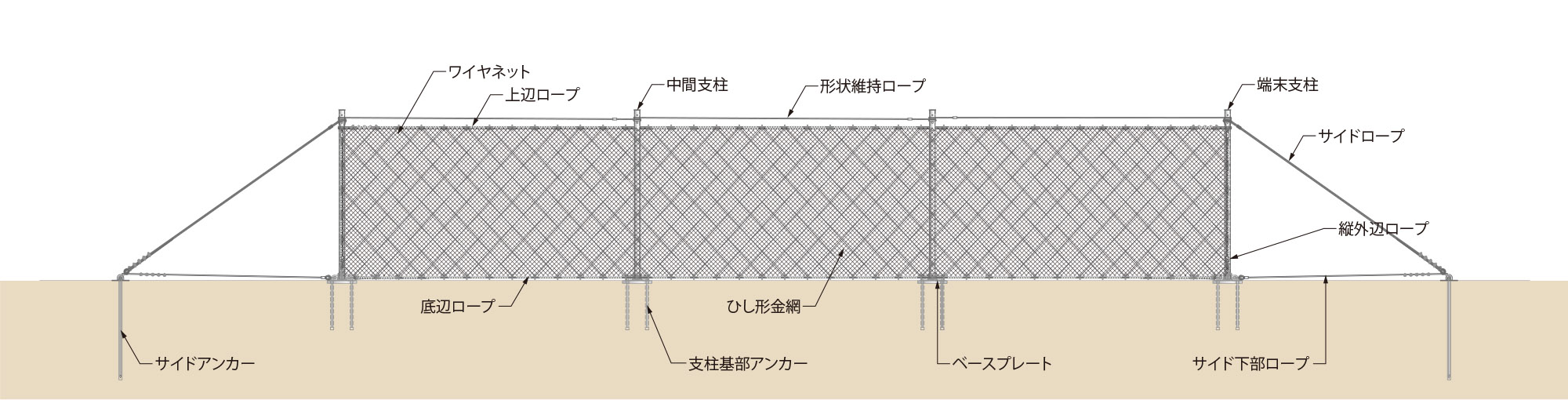

正面図

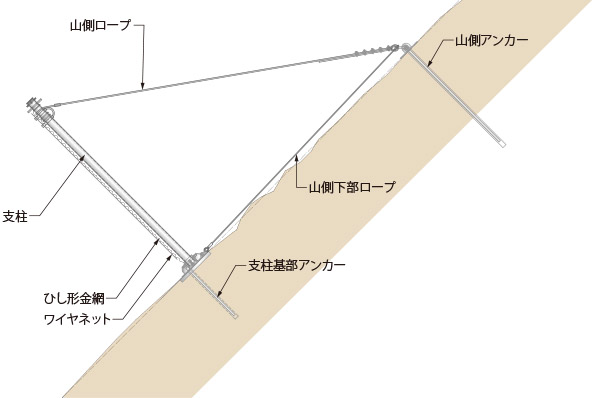

断面図

Construction flow

施工手順

足場準備

削孔機を配置するため、作業足場を設置します。
アンカー工（削孔）

支柱基部のアンカー位置では削岩機を、山側・サイドのアンカー位置ではボーリングマシンを用いて所定の角度で削孔し、アンカー体を挿入します。
アンカー工（グラウト注入）

グラウトを所定の配合で練り混ぜ、孔内に注入します。注入後は、グラウトの強度が設計値を満足するまで養生します。
アンカー工（確認試験）

アンカーの確認試験を行い、設計耐力を満足しているか確認します。
支柱設置工

ベースプレートを設置し、支柱を建て込みます。ベースプレート設置面は高さ調整用のモルタルを打設し、不陸を調整します。支柱角度は、山側・サイド・形状維持ロープによって調整します。
ワイヤロープ設置工

上辺・底辺・縦外辺ロープを設置します。
ワイヤネット設置工

上辺・底辺・縦外辺ロープを設置後、シャックルでワイヤネットを接続します。
金網設置工

ワイヤネットの山側に金網を設置します。
完成
使用している写真はSPARCフェンスのものであり、実際のものとは異なります。
