積雪斜面のグライドを抑止
シンプルで簡単設置の
鋼製雪崩予防杭

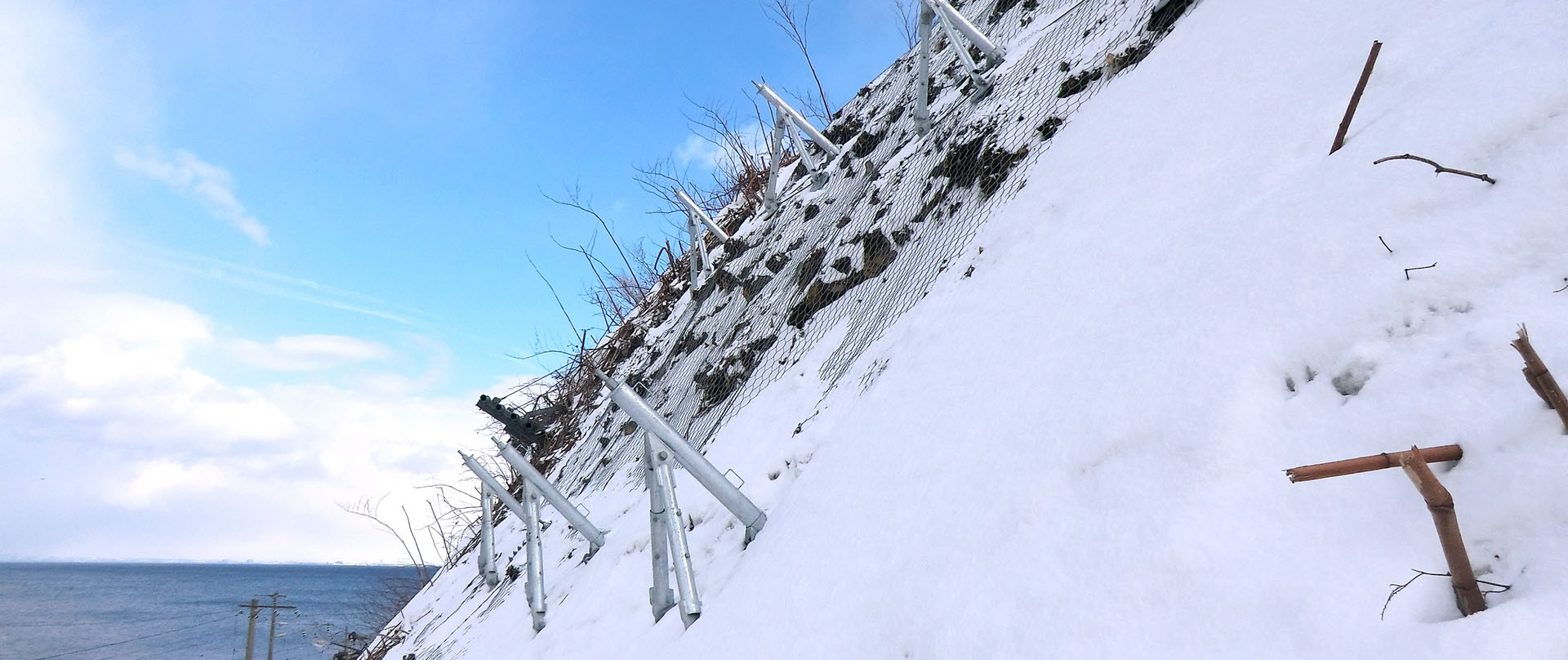

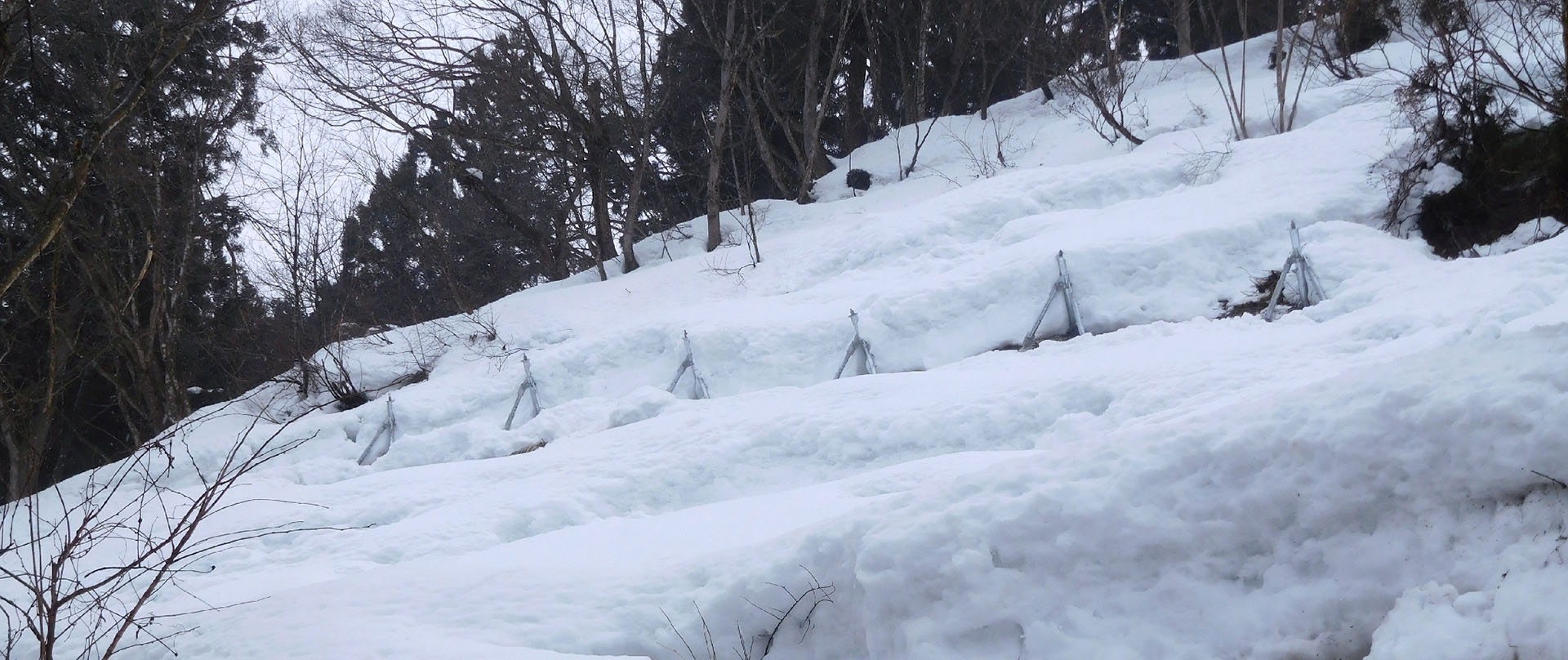

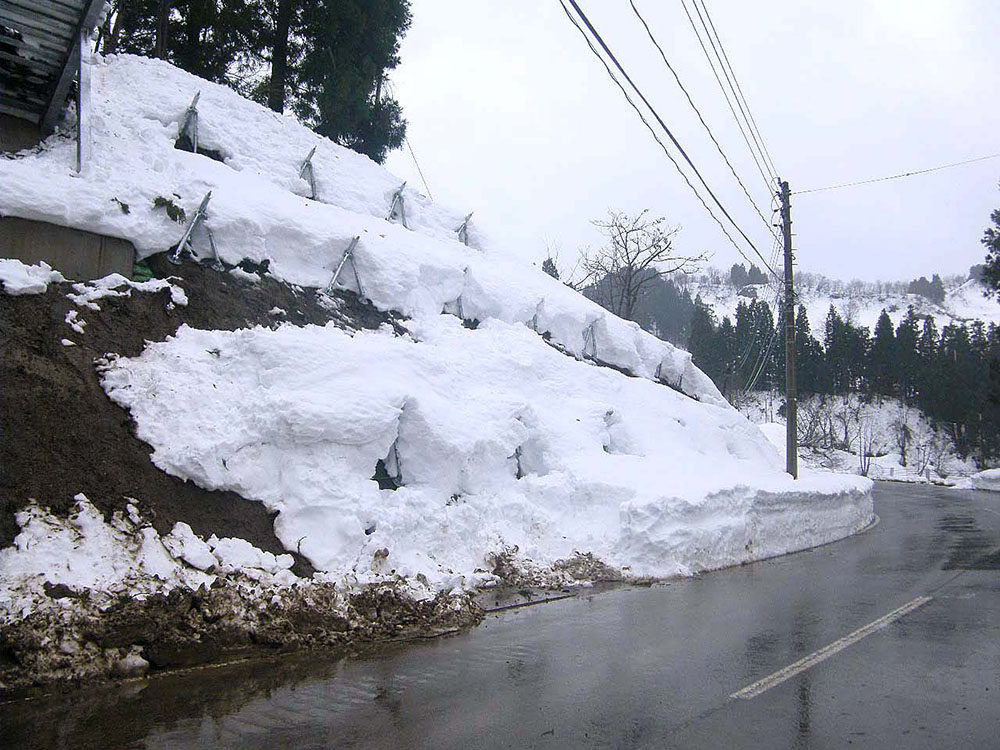

トライパイルは、斜面に設置して積雪のグライドを抑止する雪崩予防杭です。全層雪崩の発生防止に効果を発揮します。工期の限られた現場や、従来工法では仮設や材料運搬などが大掛かりになってしまう厳しい条件の現場で、施工性や経済性を発揮する工法です。

トライパイルとは

斜面設置型の雪崩予防杭
積雪のグライド抑止
全層雪崩対策に有効
施工性に優れ、工期短縮に貢献

Features

特長

基礎コンクリート構築が不要。
部材の組立ても容易で
施工期間の短縮が可能です。

　詳細はこちら
Structure

構造

主部材は鋼材製品で
構成されており、
優れた耐久性を発揮します。

　詳細はこちら
Construction flow

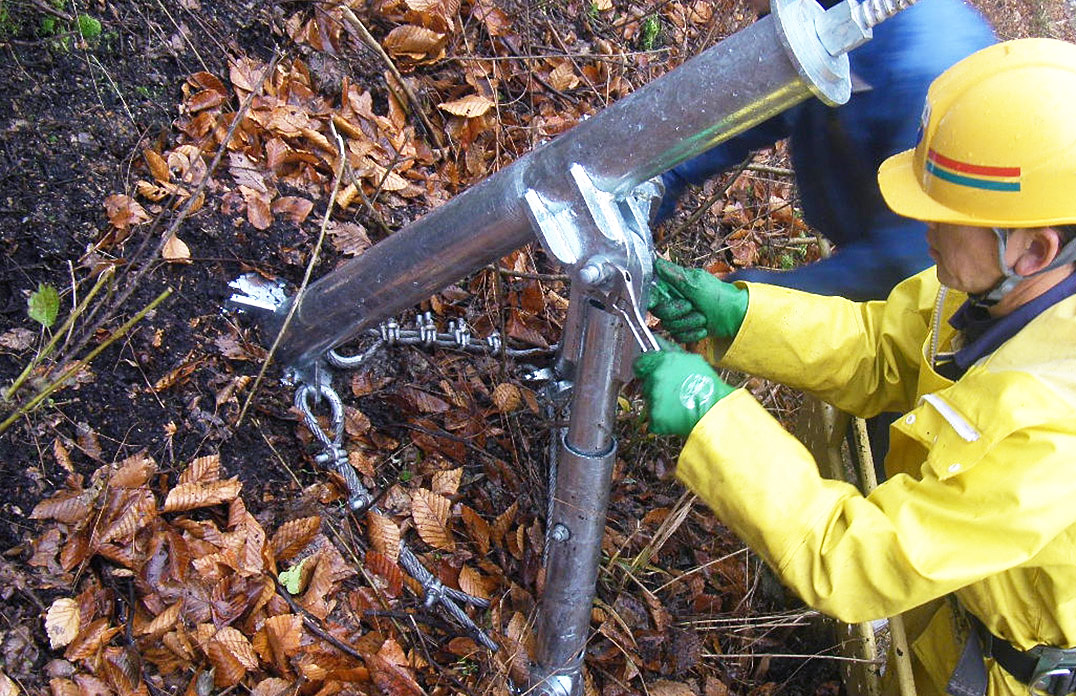

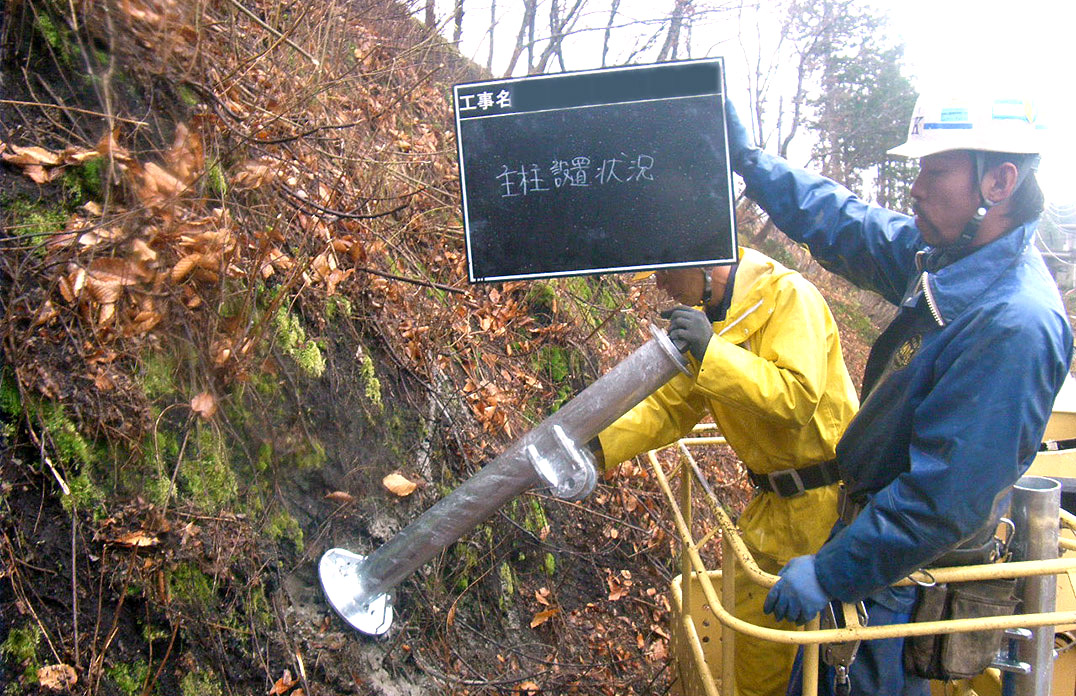

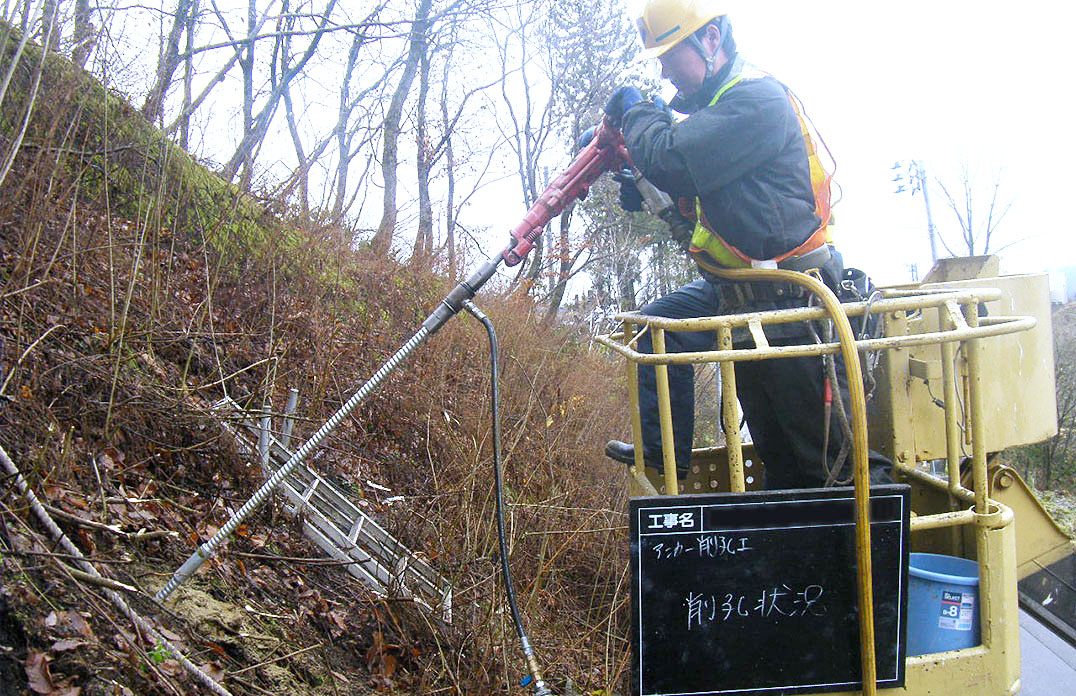

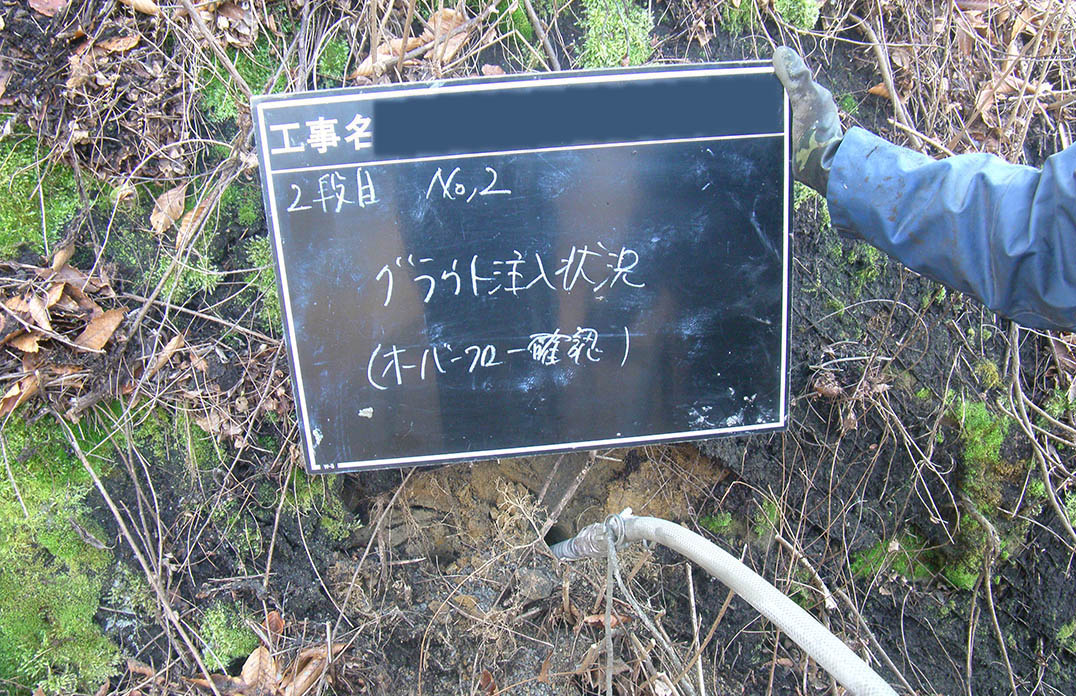

施工手順

トライパイルの基本的な
施工手順を紹介します。

　詳細はこちら

実験

　詳細はこちら

Features

特長

設置が容易で工期が短いシンプル構造
支柱が伸縮し、様々な地形に設置可能
環境への負荷が少ない

Features1

設置が容易で工期が短い
シンプル構造

部材が軽量で非常にシンプルな構造なので、容易に設置することができます。最も重い部材で15～20kg程度であり、人力運搬・人力施工が可能です。基礎部には小規模な自穿孔アンカーを使用するため、大型重機が一切不要です。工期短縮と施工コストの縮減が期待されます。

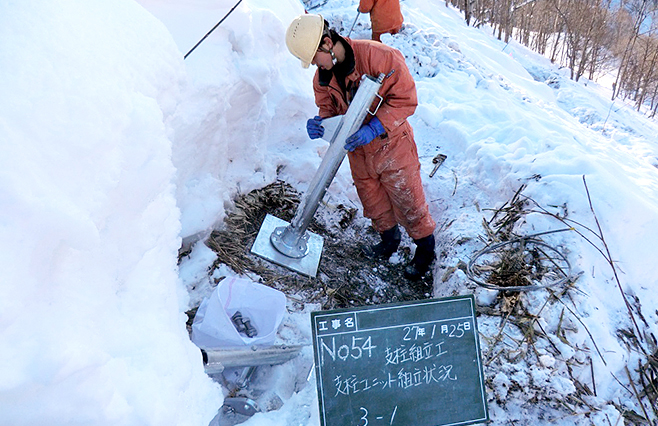

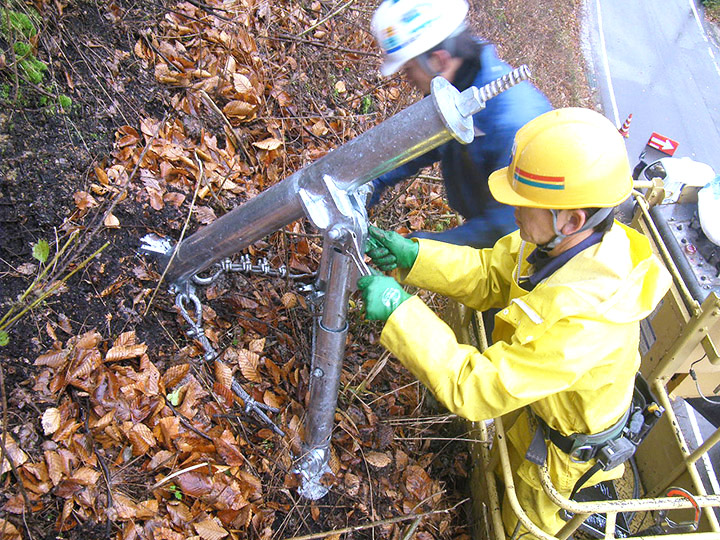

部材が軽量なため、運搬が容易で施工性に優れています。

Features2

支柱が伸縮し、
様々な地形に設置可能

主柱を保持する支柱が伸縮自在なため、凹凸のある斜面や法枠斜面でも地形に合わせて容易に設置することができます。支柱の長さは現地で調整することで、不測な現場条件でも対応できます。

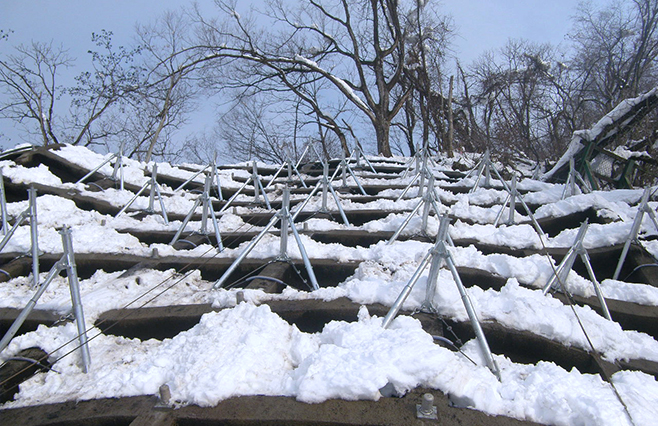

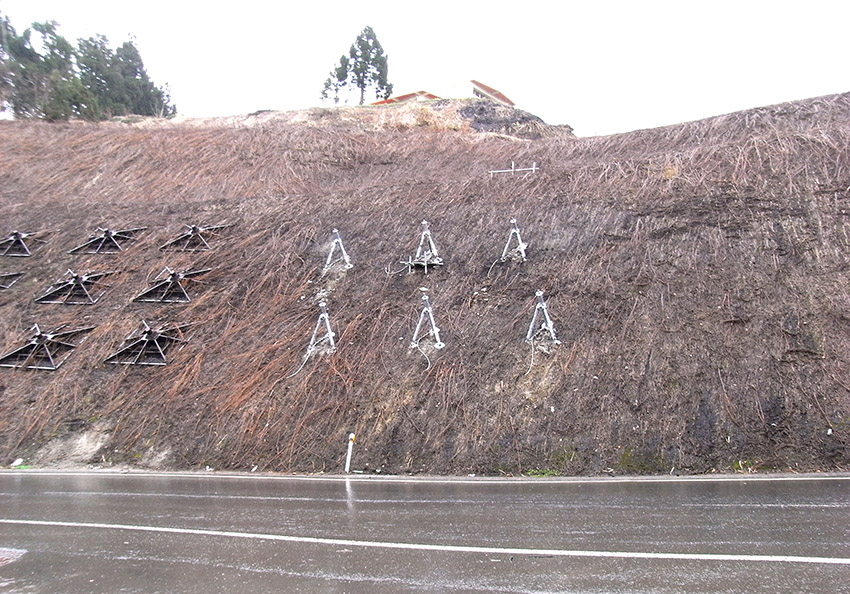

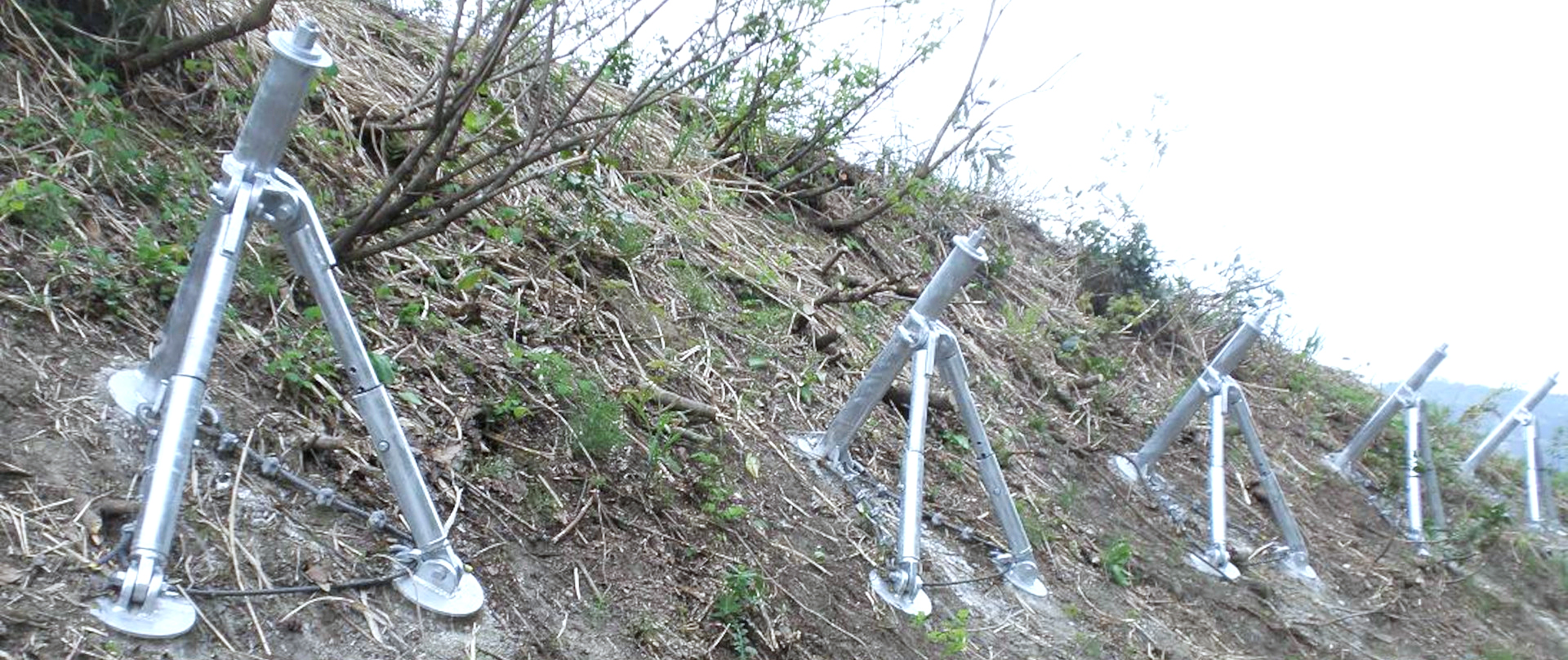

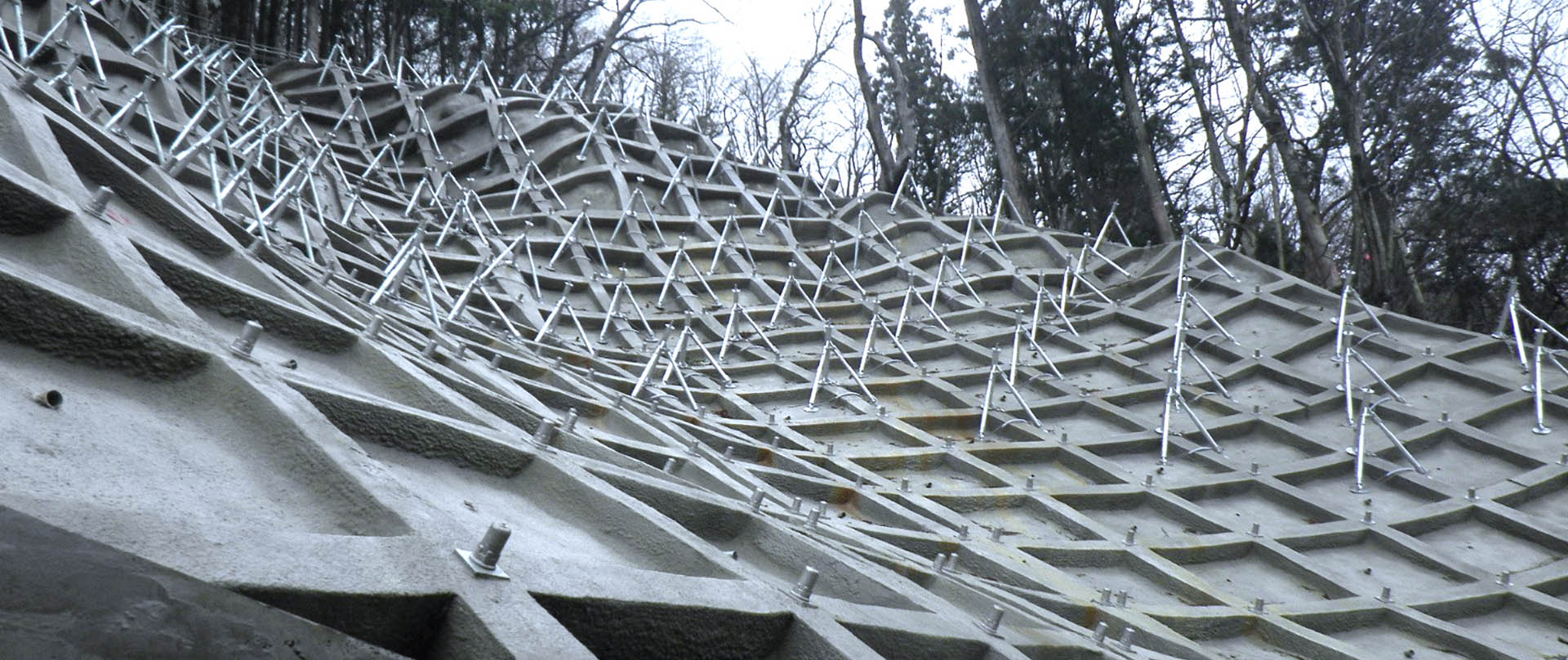

支柱の長さを調整し、法枠斜面に設置した事例です。

Features3

環境への負荷が少ない

基礎がアンカー構造なため、コンクリート製の基礎を必要としません。設置の際、斜面の整形や地山の掘削が必要なく、環境への負荷を低減します。

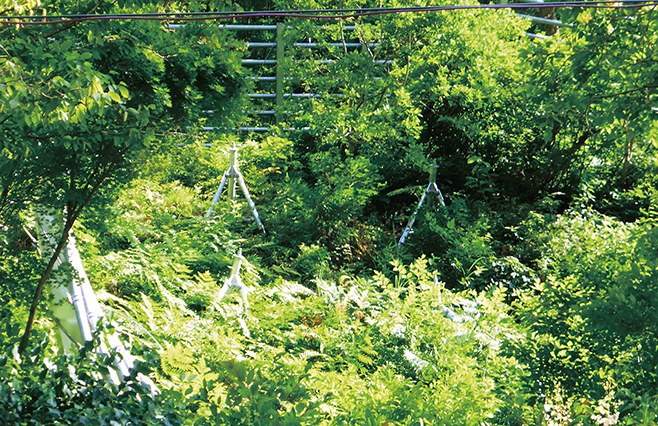

斜面掘削が不要で、立木伐採や斜面改変を最小限に抑えます。

Structure

構造

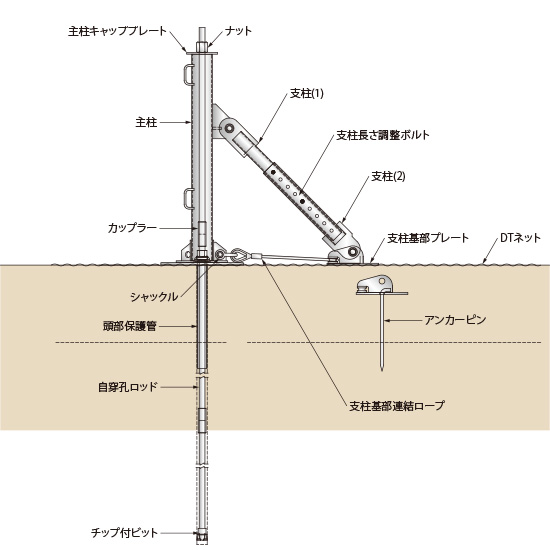

トライパイルは、地表部の主柱及び主柱を支える2本の支柱で構成され、地中部には自穿孔アンカーを設置して主柱を支持します。主柱によって雪のグライドを抑止します。

画像を左右にスクロールできます

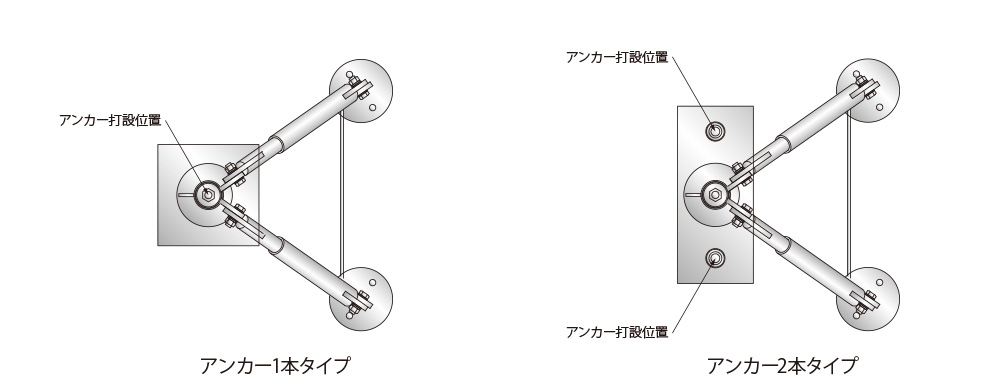

平面図

画像を左右にスクロールできます

断面図

伸縮自在の支柱

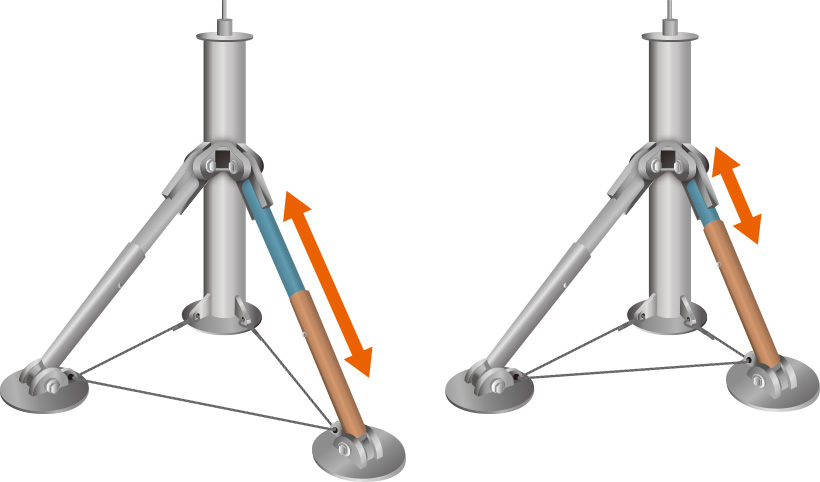

主柱を支える2本の支柱は伸縮可能であり、凹凸のある斜面でも現地で支柱の長さを調整することで、容易に設置をすることができます。

画像を左右にスクロールできます

Experiment

実験

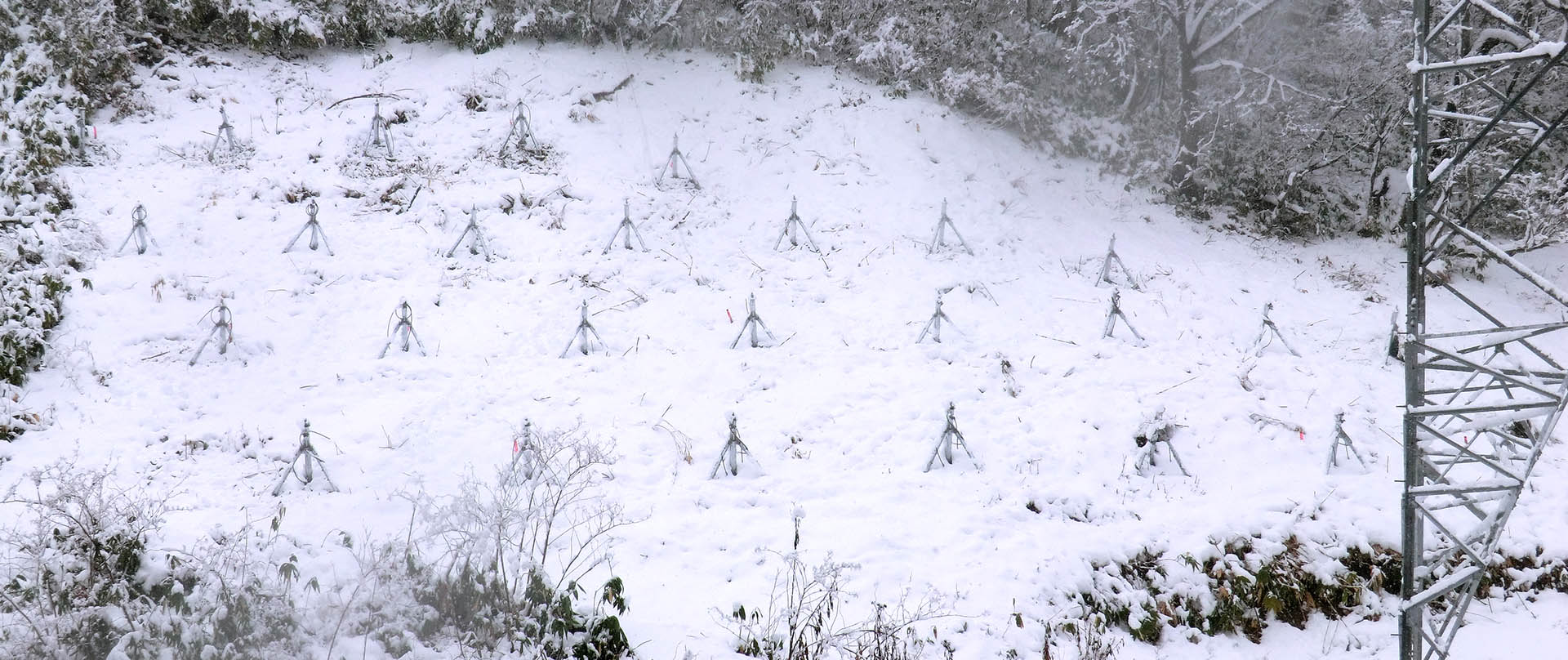

トライパイルに作用する斜面雪圧の測定

実験方法	実物供試体の試験施工及び観測
時期	2008～2012年
場所	新潟県

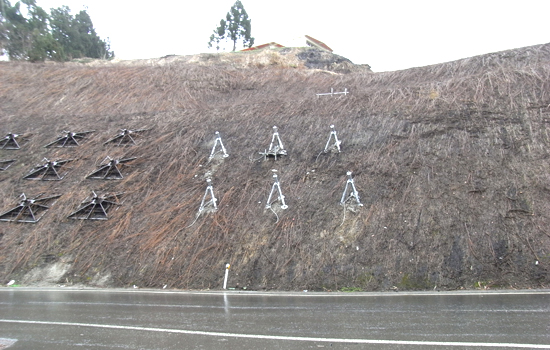

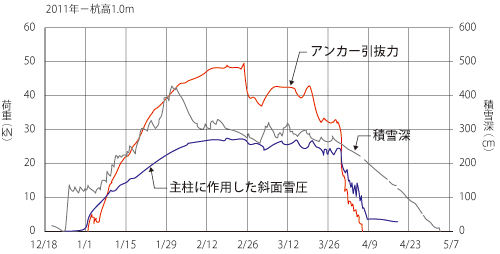

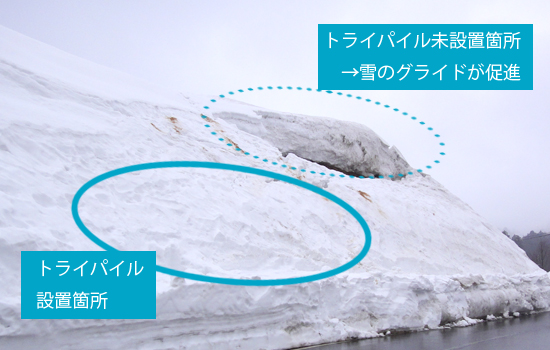

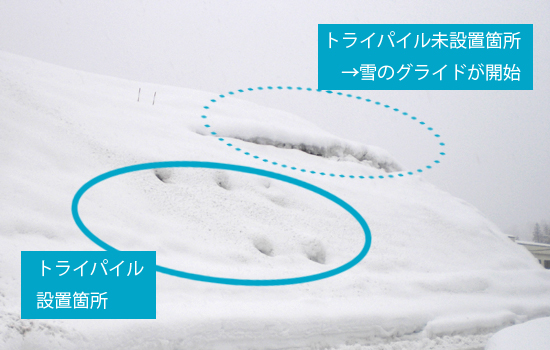

トライパイルを試験施工し、冬期間の観測を実施しました。2011年1月～4月、及び2012年1月～4月にはトライパイルに作用する斜面雪圧とアンカー引抜力の測定のため、小型データレコーダーを用いて3時間毎のデータ自動収集を行いました。測定期間中、斜面の積雪深の最大値は4.5m（2011年）となりましたが、トライパイル設置箇所では雪崩の発生はなく、トライパイルの雪崩予防効果を確認することができました。
