マクロネット® HR

斜面安定工

MACRO NET HR

NETIS

国土交通省新技術情報提供システム
登録番号

KT-190072-A

工種カテゴリ: 崩壊土砂抑止工／落石予防工
適用範囲: 不安定表層厚：3.0m
岩斜面層厚：条件に応じて設計

製品トップ
特長
構造
実験
施工手順

Topics

ワイヤロープを編み込んだ
高強度ネットと補強材で
斜面崩壊を防ぐ

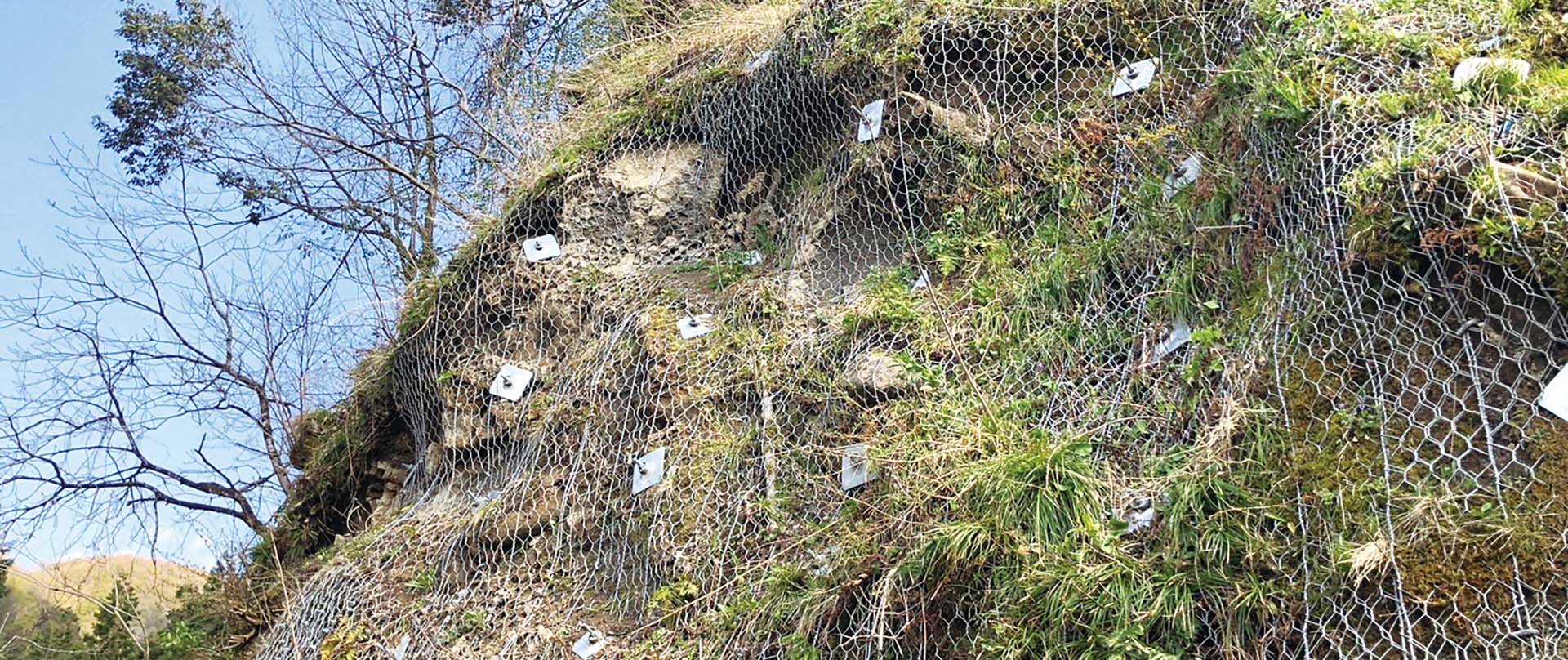

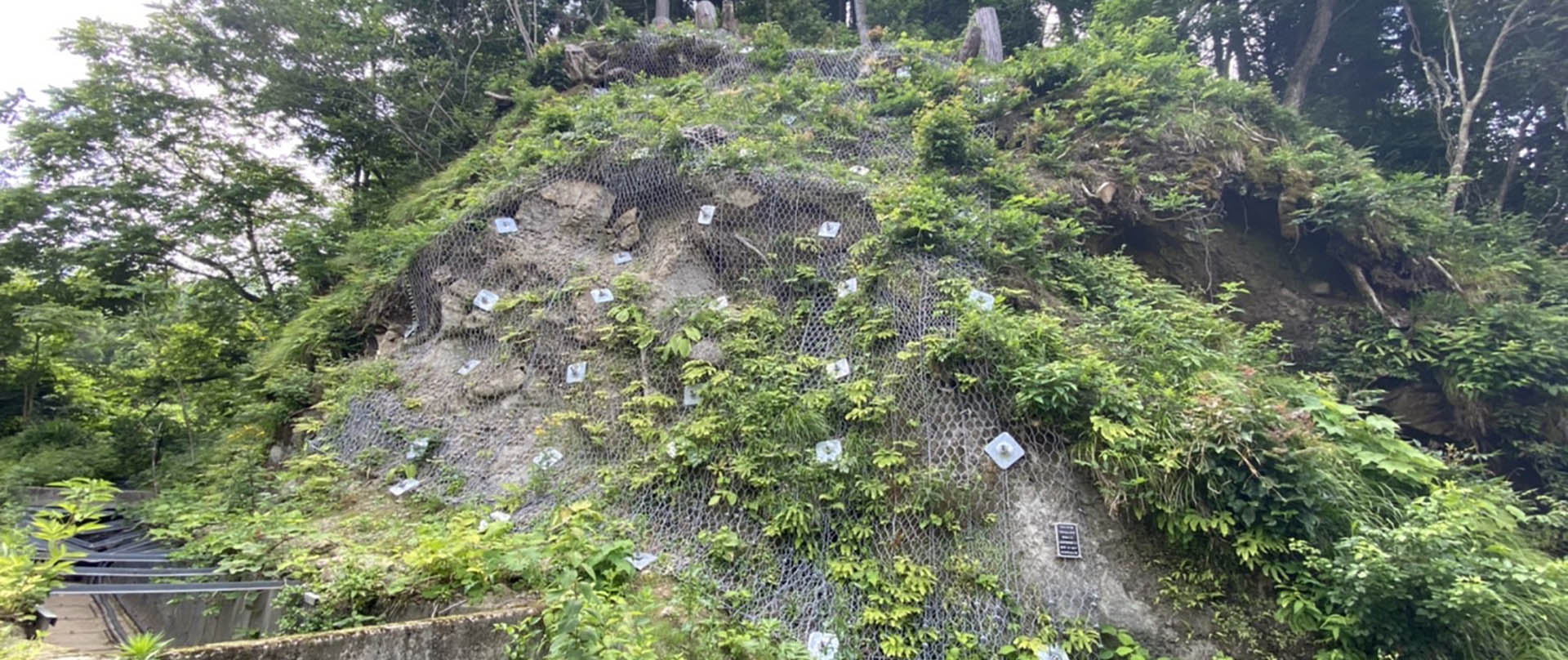

マクロネットHRは、耐候性に優れるPVC（ポリ塩化ビニル）コーティングを施した二重撚線亀甲金網にワイヤロープを編み込んだ高強度ネットと補強材、支圧板を組み合わせた斜面安定工です。対象斜面を覆った高強度ネットを補強材と支圧板で固定することによる締め付け効果で、斜面崩壊を予防します。

マクロネットHRとは

表層 3.0m 程度までの斜面崩壊対策に最適
小規模な不安定岩塊の抜け落ちを防止
シンプルな部材構成でコスト縮減・工期短縮

Features

特長

対象斜面を部材で固定することで
100kN 以上の締め付け効果を実現し
斜面崩壊を防ぎます。

　詳細はこちら
Structure

構造

コスト縮減・工期短縮につながる
シンプルな部材構成です。

　詳細はこちら

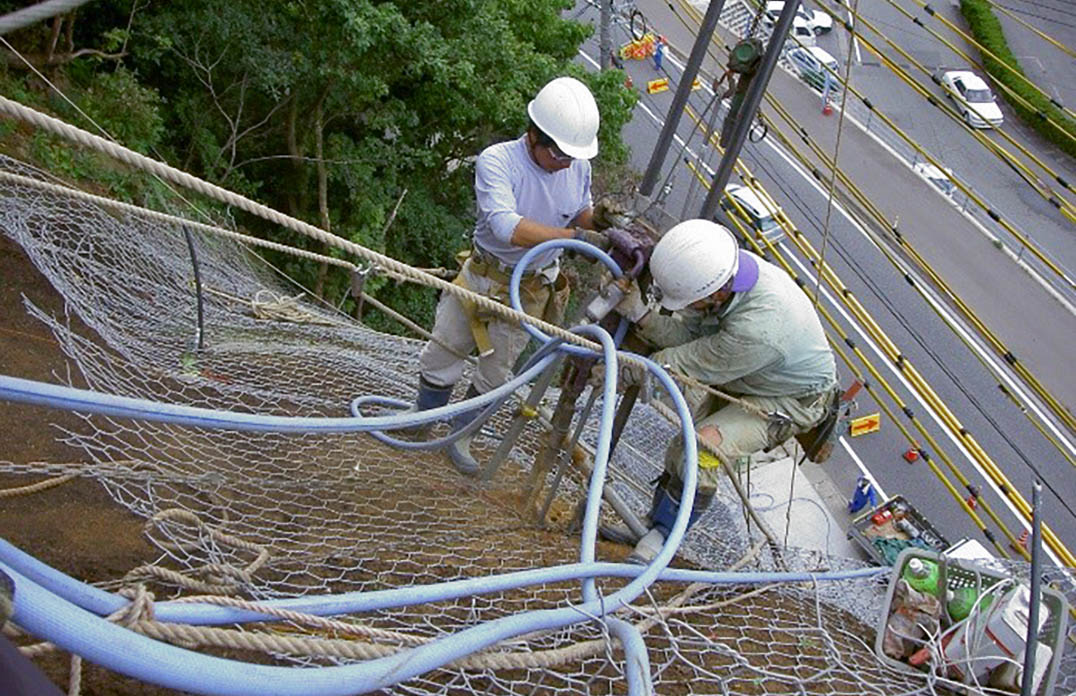

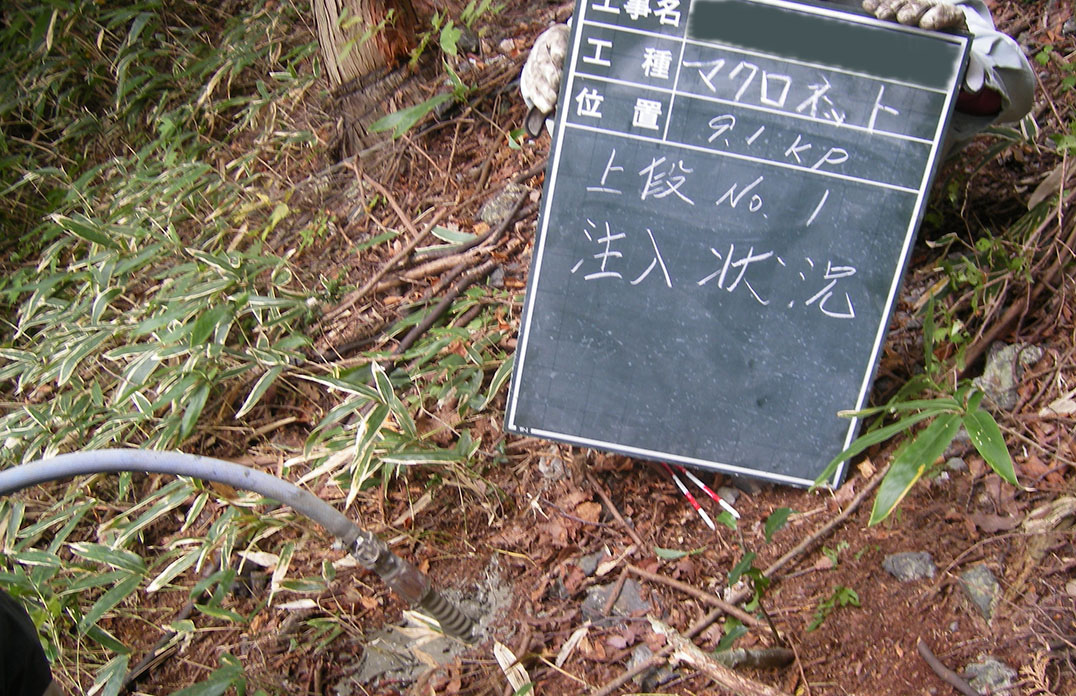

Construction flow

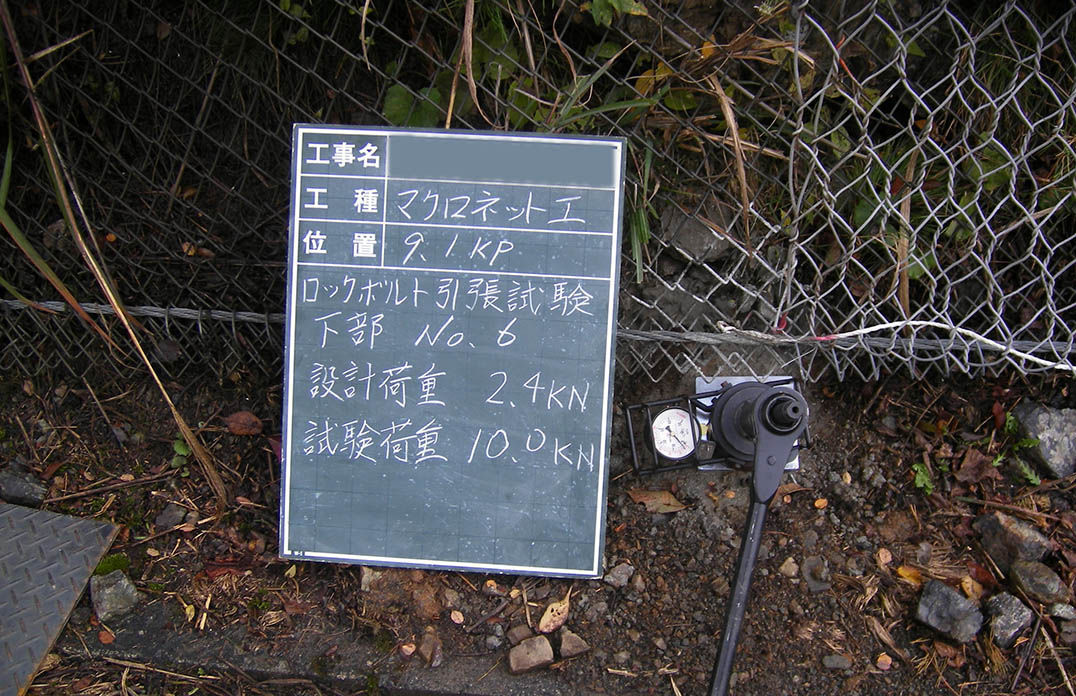

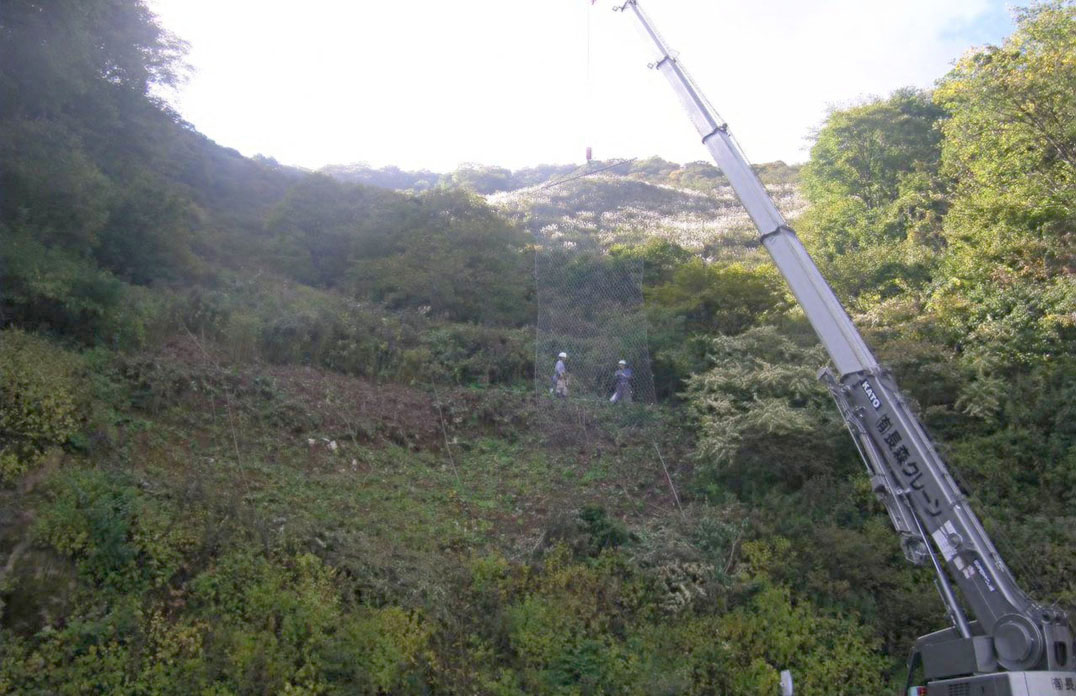

施工手順

マクロネットHRの基本的な
施工手順を紹介します。

　詳細はこちら

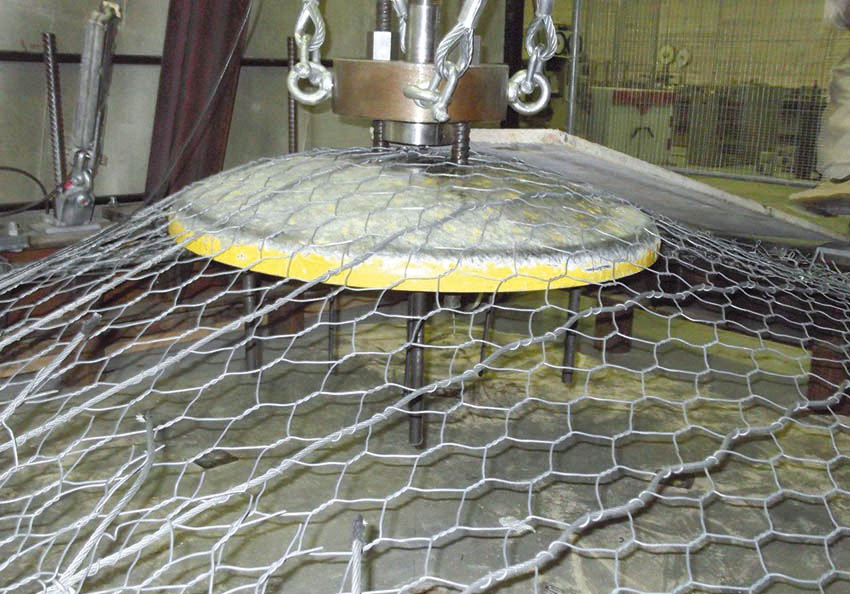

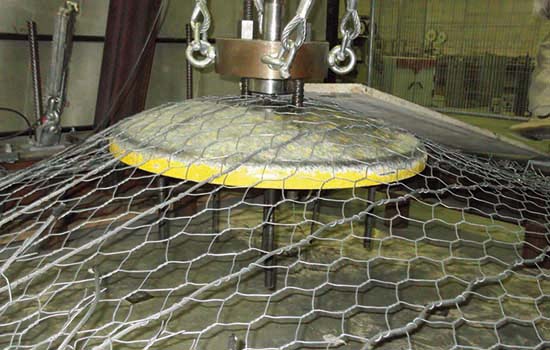

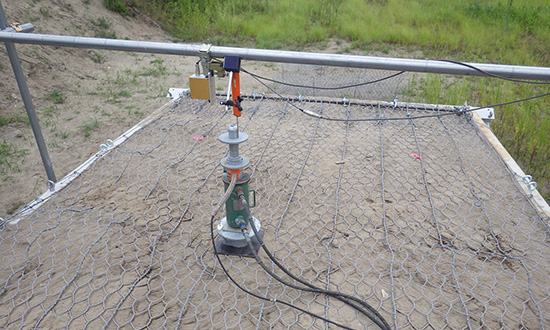

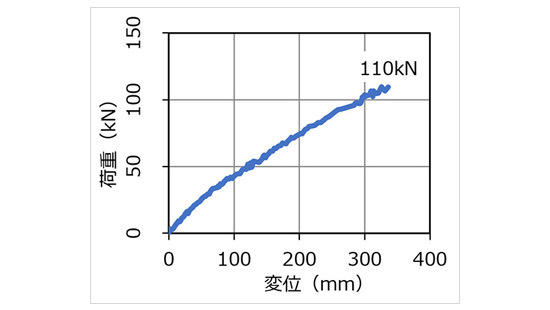

実験

　詳細はこちら

Features

特長

100kN 以上の締め付け効果を実現
景観や環境に配慮した施工が可能
シンプルな部材構成でコスト縮減・工期短縮

Features1

100kN 以上の締め付け効果を実現

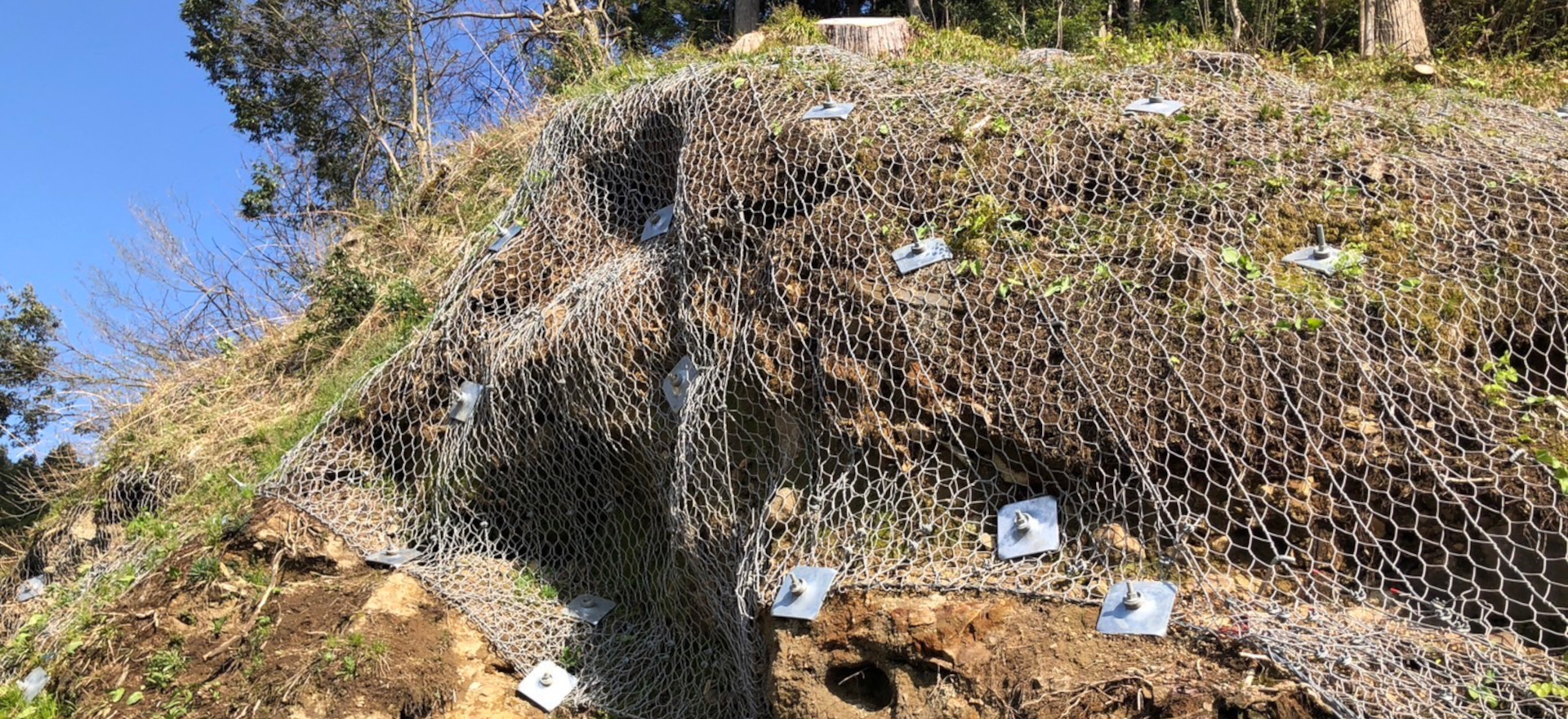

マクロネットHR は、金網にワイヤロープを編み込んだ高強度ネットと補強材で不安定斜面を安定化させます。対象斜面を覆った高強度ネットを補強材と支圧板で固定することにより、100kN 以上の締め付け効果を実現します。これにより、表層 3.0m 程度までの斜面崩壊や小規模な不安定岩塊の抜け落ちを防ぎます。

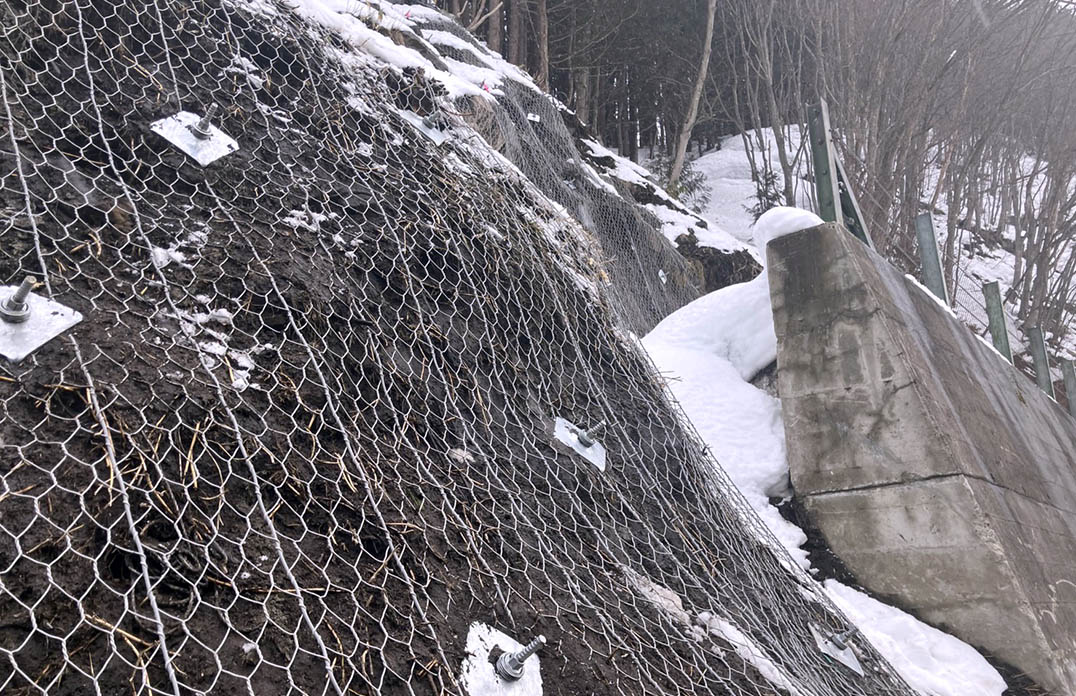

部材による締め付け効果で斜面を安定化させます。

Features2

景観や環境に配慮した施工が可能

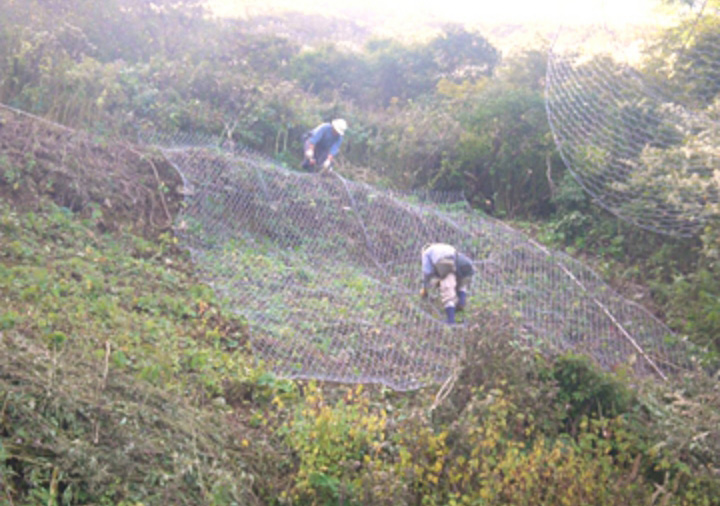

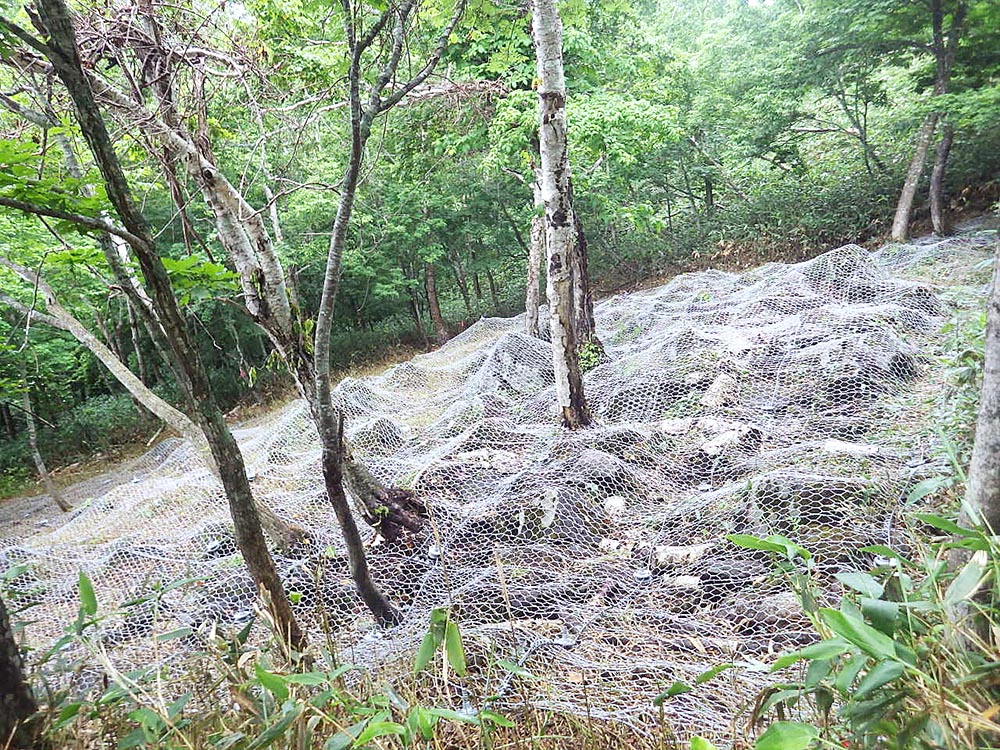

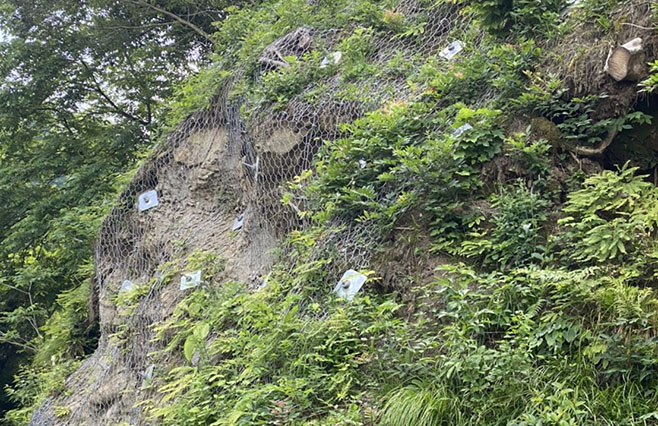

対破網性に優れた高強度ネットは、部分的に切断することで樹木を残して設置でき、景観や環境に配慮した施工が可能です。

伐採を最小限に抑えることが可能です。

Features3

シンプルな部材構成でコスト縮減・工期短縮

吹付法枠工や従来の覆式網工と比べシンプルな部材構成でコスト縮減・工期短縮が可能です。（当社製品比較）

Structure

構造

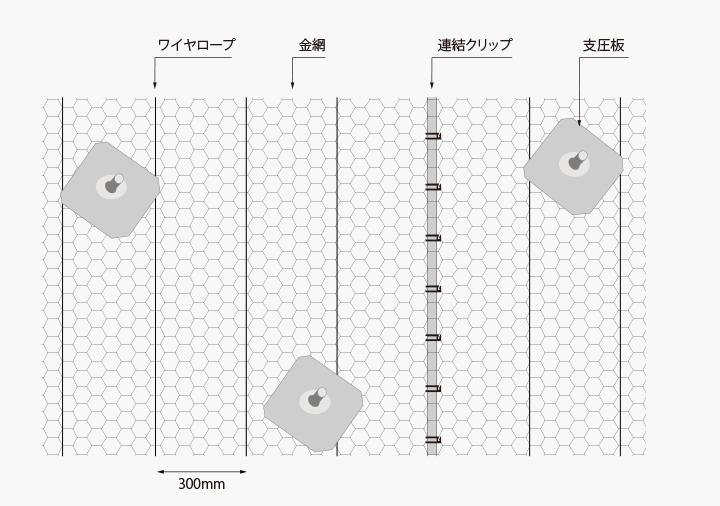

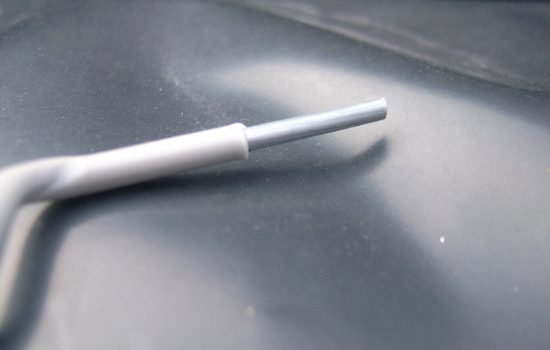

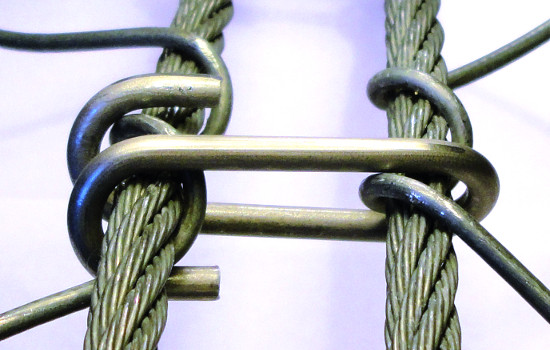

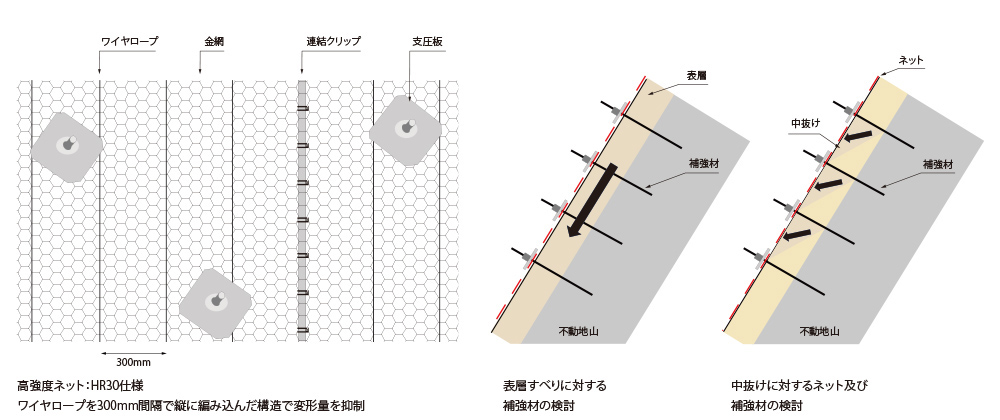

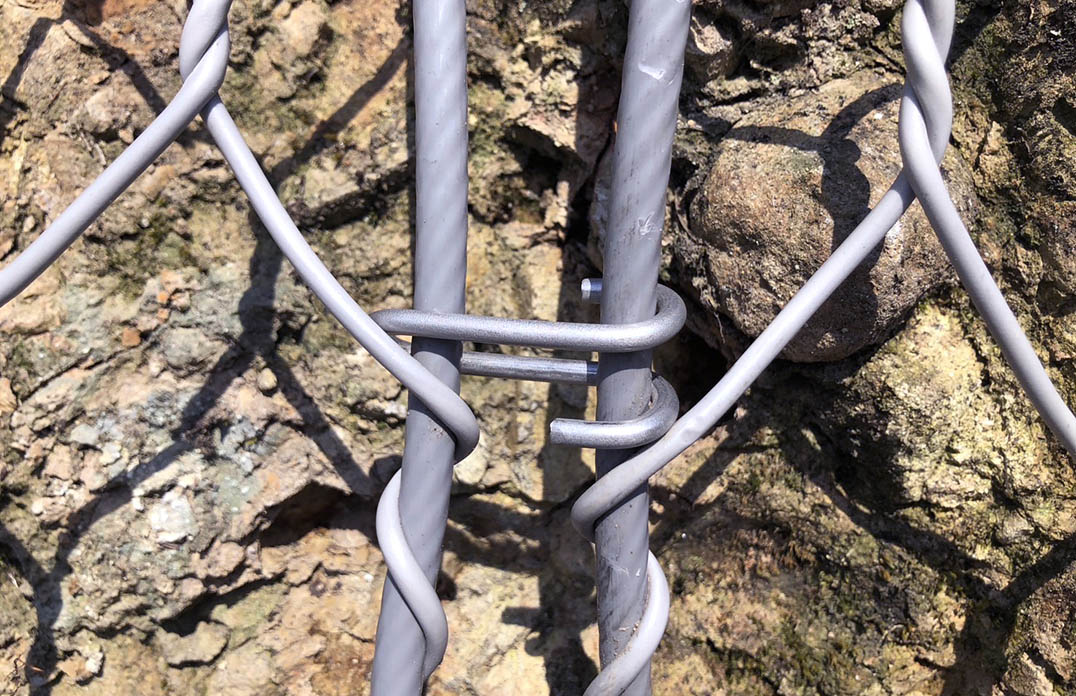

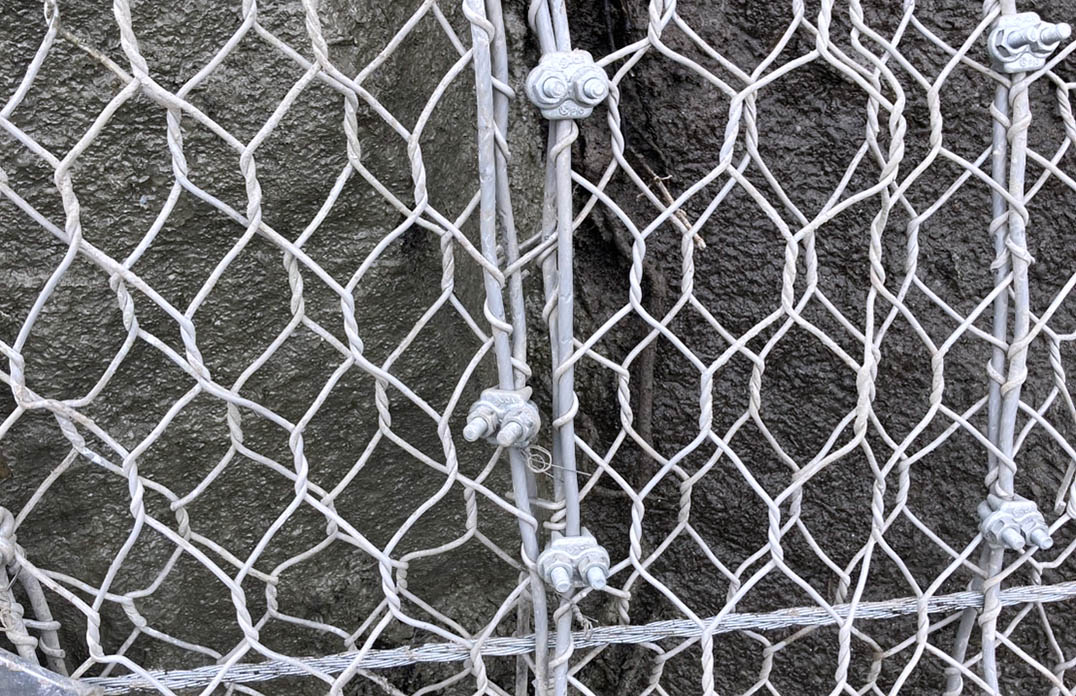

マクロネット HRは、PVC（ポリ塩化ビニル）コーティングを施した二重撚線亀甲金網にワイヤロープを編み込んだ高強度ネットと補強材、支圧板で構成されています。『切土補強土工法設計・施工要領（株式会社高速道路総合技術研究所発行）』に準拠して算出した必要抑止力に対する補強材の検討と、補強材間の中抜け（局部崩壊）に対するネットおよび補強材の検討をそれぞれ行います。

画像を左右にスクロールできます
