HOME製品ラインアップ > SPARCフェンス® Sタイプ

雪崩予防・落石防護兼用柵

SPARCフェンス® Sタイプ

SPARC FENCE / S TYPE
■対応対策
  • 落石対策
  • 雪崩対策
■適用範囲
対応落石エネルギー:~100kJ
対応積雪深:標準~3.5m、それ以上の場合別途検討
SPARCフェンス® Sタイプ
安全性と経済性を追求した
斜面設置型の雪崩予防柵
SPARCフェンスSタイプは、斜面に設置する雪崩予防柵です。3.5mまでの積雪深に対応します。また、落石防護柵として100kJまでの落石エネルギーにも対応することができます。
1. 斜面設置型の雪崩予防柵
2. 積雪深3.5mまで対応
3. 落石エネルギー100kJまで対応

特長

1. 雪崩のすり抜けや抜け落ちがない
2. 支柱の転倒、浮き上がりを防止
3. 最小限の用地で施工が可能
4. 周辺の景観に調和

雪崩のすり抜けや抜け落ちがない
支柱間に金網とワイヤネットを張設した連続構造なため、従来の雪崩予防柵に見られたバーの隙間からの雪のすり抜けや、柵と柵の間からの雪の抜け落ちがありません。対策範囲の雪圧を受け止めて確実に雪崩を予防します。

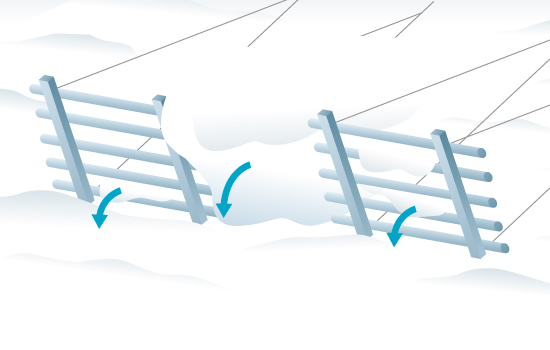

従来工法はバーの間からの雪のすり抜けや、柵の間からの雪の抜け落ちの懸念がありました。

支柱の転倒、浮き上がりを防止
係留するワイヤロープが従来工法よりも短く、ワイヤロープに作用する沈降力が小さいため、支柱の転倒や浮き上がりの心配がありません。




SPARCフェンスSタイプは従来工法に比べて沈降力の影響を受けにくい構造です。

最小限の用地で施工が可能
アンカー打設位置が従来工法に比べて柵に近いため、施工範囲を最小限に抑えられます。



周囲の景観に調和
上部は透過性に優れたネット部材で主に構成されているため、周囲の景観に違和感なく調和します。

構造

SPARCフェンスSタイプは、支柱、金網、ワイヤネット、ワイヤロープで構成されています。基礎はアンカー構造であり、山側・サイドにはワイヤアンカーを、支柱基部には鉄筋を用います。斜面雪圧をパネル式のワイヤネット、金網、支柱で受け止めて雪崩の発生を防ぎます。

断面図





正面図
