HOME ＞ 事業紹介 ＞ 崩壊土砂対策

崩壊土砂対策

多発する崩壊土砂を確実に受け止め、
人命や財産を守ります。
プロテックエンジニアリングの崩壊土砂防護柵や崩壊土砂防護補強土壁の性能には、土砂の衝撃力や堆積土圧を精密にシミュレーションした成果が表れています。土砂災害を確実に受け止め、生活の安心を守ります。

崩壊土砂対策の適用場所

山間部の道路や民家裏の急傾斜地などは、特に崩壊土砂発生の危険性が高い場所です。プロテックエンジニアリングは、急傾斜地の特徴を十分に考慮し、周囲の自然環境に調和する対策工を提供します。

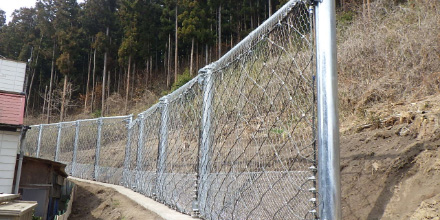

  • 民家裏
    イメージ2
    民家裏で斜面崩壊対策を行い、建物に被害が及ぶのを防ぎます。
  • マンション裏
    イメージ2
    マンションや施設裏で斜面崩壊対策を行い、建物に被害が及ぶのを防ぎます。
    詳細はこちら

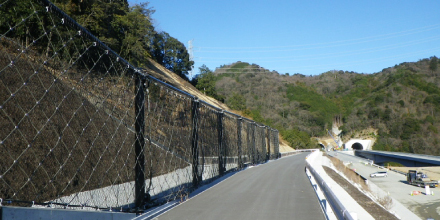

  • 道路沿い
    イメージ1
    道路に危険を及ぼす土砂災害を防ぎ、道路通行の安全を確保します。
  • 山腹
    イメージ3
    治山事業内で山地に起因する土砂災害を防止します。

崩壊土砂対策工

崩壊土砂対策工には、「予防工」と「防護工」があります。
予防工：
斜面の風化・侵食の抑制、安定化などを施し、斜面崩壊を未然に防止します。
防護工：
斜面中腹や斜面下に施設を設置し、発生した崩壊土砂による危険から保全対象を防護します。
種々の条件を総合的に比較検討して、これらの対策工を選択して用います。
  • イメージ4
    予防工の対策例

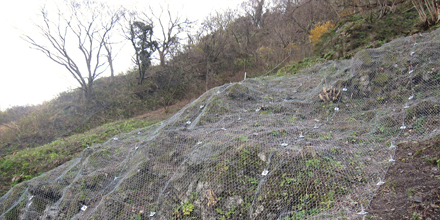

    表層安定化工
    斜面を網で覆ってアンカーを打設し、不安定層を安定化させます。
  • イメージ5
    防護工の対策例
    崩壊土砂防護柵
    斜面下または斜面中腹に設置し、崩壊土砂が保全対象に到達するのを防ぎます。
  • イメージ6
    防護工の対策例
    崩壊土砂防護擁壁
    斜面下に設置し、崩壊土砂が保全対象に到達するのを防ぎます。

プロテックエンジニアリングの取扱製品

プロテックエンジニアリングは、予防工・防護工の幅広い対策製品を開発しています。
※適用範囲は標準仕様の場合の目安です。条件によっては別途検討が可能です。
  • 落石防護工
    下記の表は左右にスクロール出来ます
    工種名 設置位置 適用範囲 製品名
    対応落石
    エネルギー    		 対応積雪深
    落石防護柵 斜面イメージ 斜面中腹 318kJ 3.5m SPARCフェンス 詳細
    1002kJ － ARCフェンス 詳細
    5000kJ － マクロフェンス 詳細
    ポケット式落石防護網 斜面イメージ 法肩～法尻 200kJ － スロープガード
    ネットRタイプ    		 詳細
    落石防護柵 斜面イメージ 法尻 1200kJ － スロープガード
    フェンスタイプLR    		 詳細
    1506kJ - ループフェンス 詳細
    落石防護補強土壁 斜面イメージ 法尻 5500kJ － ジオロック
    ウォール    		 詳細
    ロックシェッド 斜面イメージ 法尻 8000kJ － スーパーロック
    シェッド    		 詳細
    既設落石防護柵補強工 斜面イメージ 既設落石防護柵の
    柵高・耐力不足が
    懸念される箇所    		 61kJ － 再強フェンス
    Lタイプ    		 詳細
    200kJ - 再強フェンス 詳細
  • 落石予防工
    下記の表は左右にスクロール出来ます
    工種名 設置位置 適用範囲 製品名
    対応落石エネルギー
    覆式落石防護網 斜面イメージ 崩壊危険箇所 条件に応じて設計 マクロネット 詳細
  • 崩壊土砂防護工
    下記の表は左右にスクロール出来ます
    工種名 設置位置 適用範囲 製品名
    対応土砂衝撃力・
    堆積土砂量    		 対応落石
    エネルギー
    崩壊土砂防護柵 斜面イメージ 法尻 条件に応じて設計 318kJ スロープガード
    フェンスタイプLE    		 詳細
    崩壊土砂防護補強土壁 斜面イメージ 法尻 条件に応じて設計 － QKウォール 詳細
  • 崩壊土砂抑止工
    下記の表は左右にスクロール出来ます
    工種名 設置位置 適用範囲 製品名
    不安定表層厚 岩斜面層厚
    斜面安定工 斜面イメージ 崩壊危険箇所 3.0m 条件に応じて設計 マクロネットHR 詳細
  • 雪崩予防工
    下記の表は左右にスクロール出来ます
    工種名 設置位置 適用範囲 製品名
    対応積雪深 対応落石
    エネルギー
    雪崩予防柵 斜面イメージ 斜面中腹 3.0m 40kJ ARCフェンス
    Sタイプ    		 詳細
    3.5m － SPARCフェンス
    Sタイプ    		 詳細
    5.0m 500kJ 三角フェンス 詳細
    雪崩予防杭 斜面イメージ 斜面中腹 4.5m － トライパイル 詳細
    雪崩予防柵
    せり出し防止柵    		 斜面イメージ 斜面中腹
    法尻    		 5.0m 61kJ スロープガードフェンスタイプLS 詳細
    既設雪崩予防柵補強工 斜面イメージ 既設雪崩予防柵の間から雪崩の抜け落ちがある箇所 既設予防柵に
    準じる    		 － スノースルー
    ガード    		 詳細
  • 雪崩防護工
    下記の表は左右にスクロール出来ます
    工種名 設置位置 適用範囲 製品名
    対応積雪深
    雪崩防護柵 斜面イメージ 法尻 2.0m程度 スロープガード
    フェンスタイプLS    		 詳細
    雪崩防護補強土壁 斜面イメージ 法尻 6.0m程度 ジオスノー
    ウォール    		 詳細
  • 崩落雪防護工
    下記の表は左右にスクロール出来ます
    工種名 設置位置 適用範囲 製品名
    崩落雪防護網 斜面イメージ 法肩～法尻 状況に応じて設計 スロープガード
    ネットSタイプ    		 詳細
  • 土石流・流木対策工
    下記の表は左右にスクロール出来ます
    工種名 設置位置 適用範囲 製品名
    杭式（杭基礎）
    土石流・流木対策工    		 斜面イメージ 無流水渓流
    （小規模渓流）    		 条件に応じて設計 アーバンガード 詳細
    中小石礫・
    流木捕捉部材    		 斜面イメージ 渓流に設置された鋼製スリット堰堤 条件に応じて設計 コレッキリ
    スクリーン    		 詳細
