崩落雪防護網
スロープガードネットSタイプ
SLOPE GUARD NET S TYPE
-
NETIS国土交通省新技術情報提供システム
登録番号HR-190002-A
- 工種カテゴリ
- 崩落雪防護工
- 適用範囲
- 対応積雪深：条件に応じて設計
- 製品トップ
- 特長
- 構造
- 実験
- 施工手順
Topics
シンプルなネット構造で崩落雪対策
狭いスペースにも設置可能な
崩落雪防護網

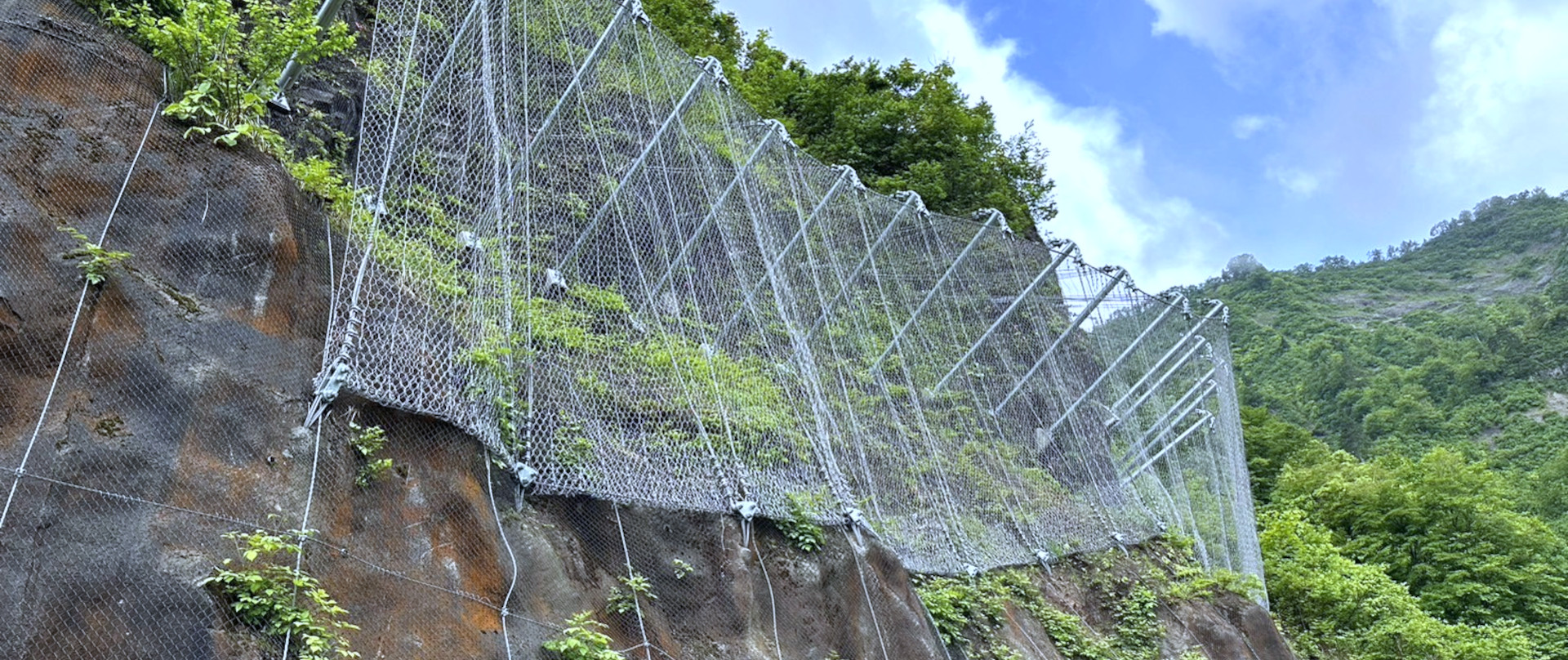

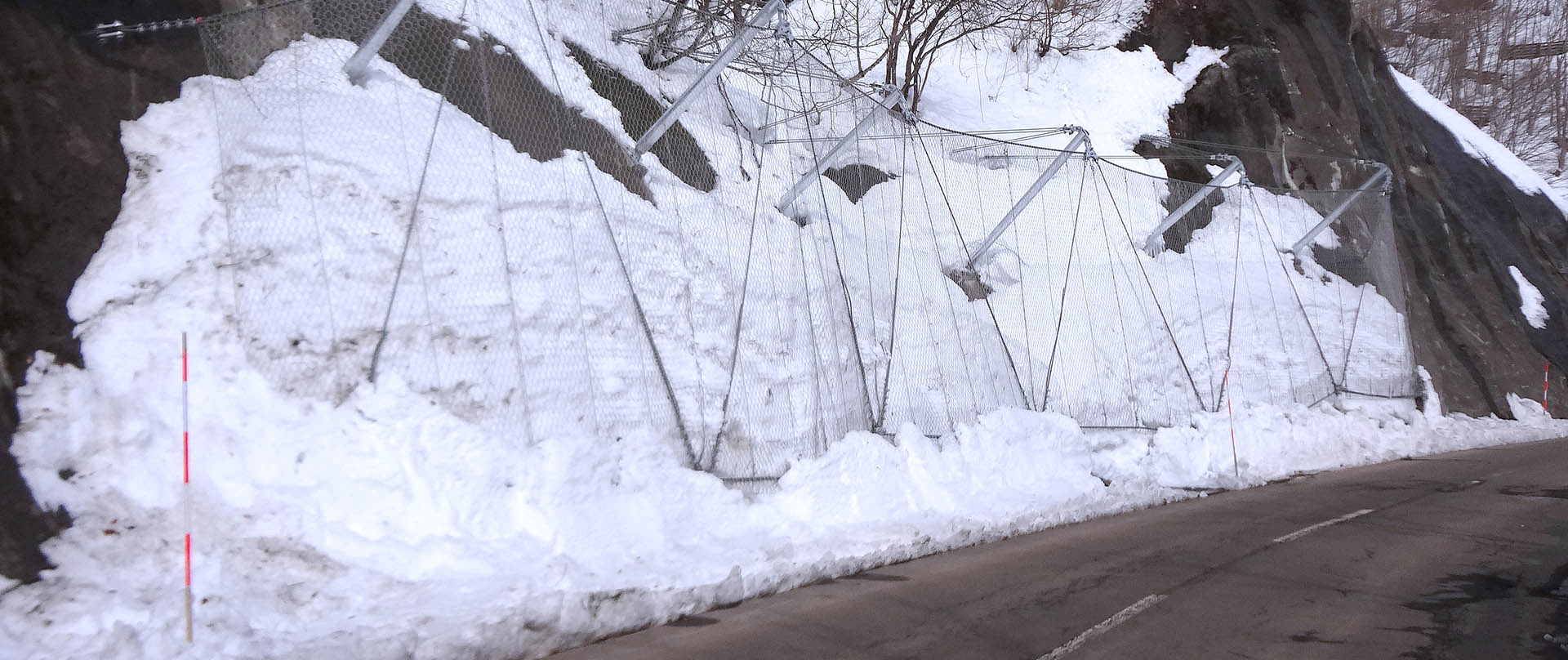

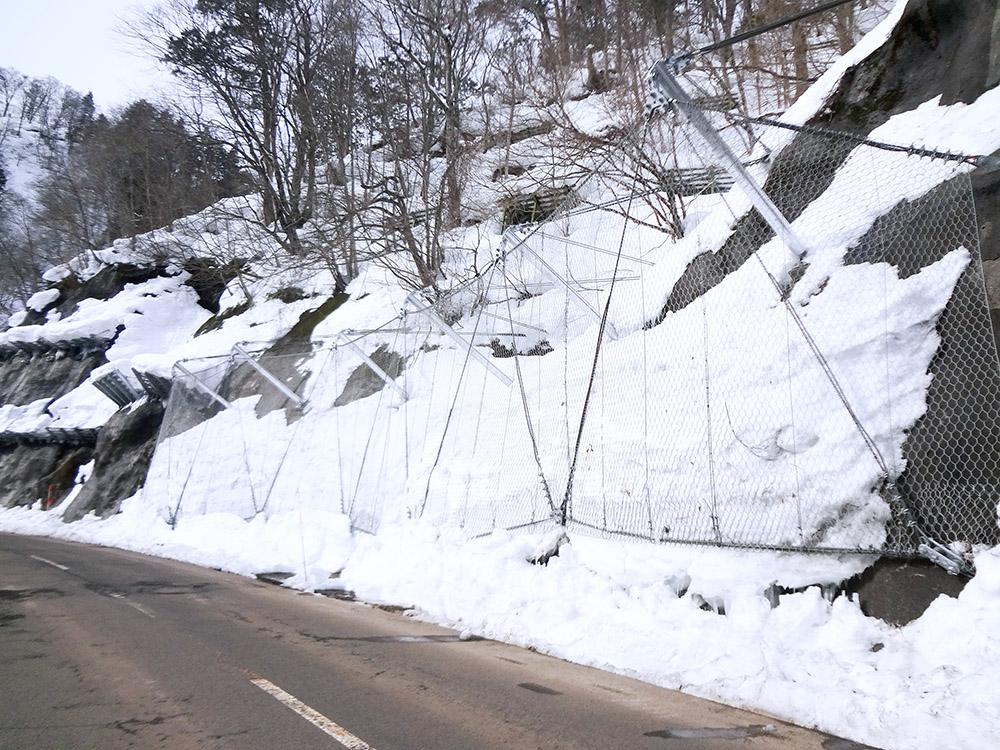

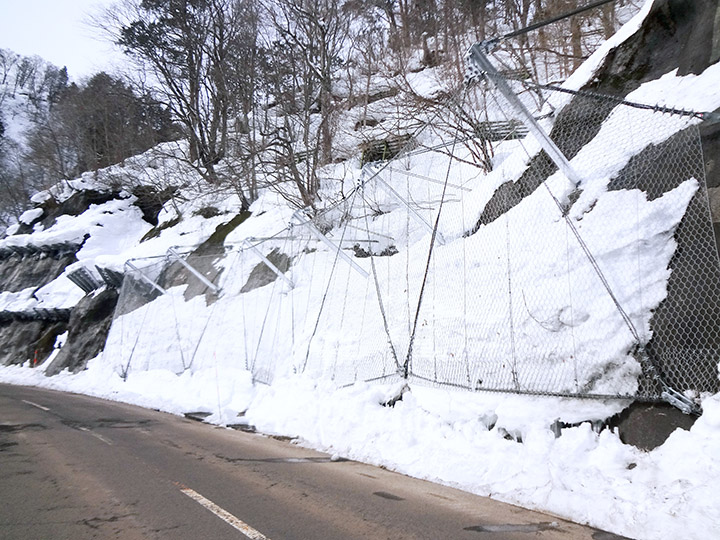

スロープガードネットSタイプは、急斜面などで発生する崩落雪や雪崩予防柵上などから落下した雪庇をポケット部に堆積させ、道路や民家を防護する崩落雪防護網です。金網の張り出し量が少ないため、道路際でも圧迫感がなく安心して設置可能です。
スロープガードネットSタイプとは
- 道路際の崩落雪・雪庇対策
- 急斜面からこぼれ落ちる雪をポケット部に堆積
- 施工性に優れたシンプルな構造
- 斜面の大規模な掘削が不要
-
Features
特長
アンカー基礎構造で
斜面の掘削量も少なく、
経済性や施工性に優れます。詳細はこちら
-
Structure
構造
崩落雪や雪庇の落下を
ネットで対策する画期的な工法です。詳細はこちら
-
Construction flow
施工手順
スロープガードネットSタイプの
基本的な施工手順を紹介します。詳細はこちら
実験
詳細はこちら
Features
特長
- 掘削が少なく環境への負荷を低減
- 景観に馴染んで圧迫感がない
- 金網の張り出し量が少なく道路際で設置可能
Features1
掘削が少なく環境への負荷を低減
従来の崩落雪対策では、コンクリート構造物で対策する場合、斜面を大きく掘削する必要がありました。スロープガードネットSタイプはアンカー基礎構造なので斜面の掘削量も少なく、経済性や施工性、環境性に優れています。道路脇の用地確保も最小限に抑えることが可能です。
Features2

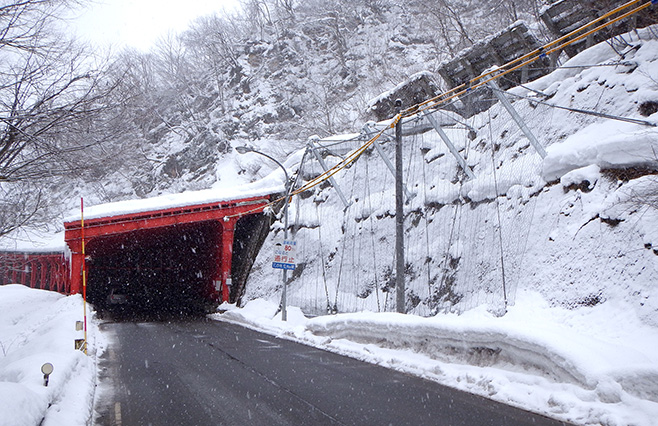

景観に馴染んで圧迫感がない

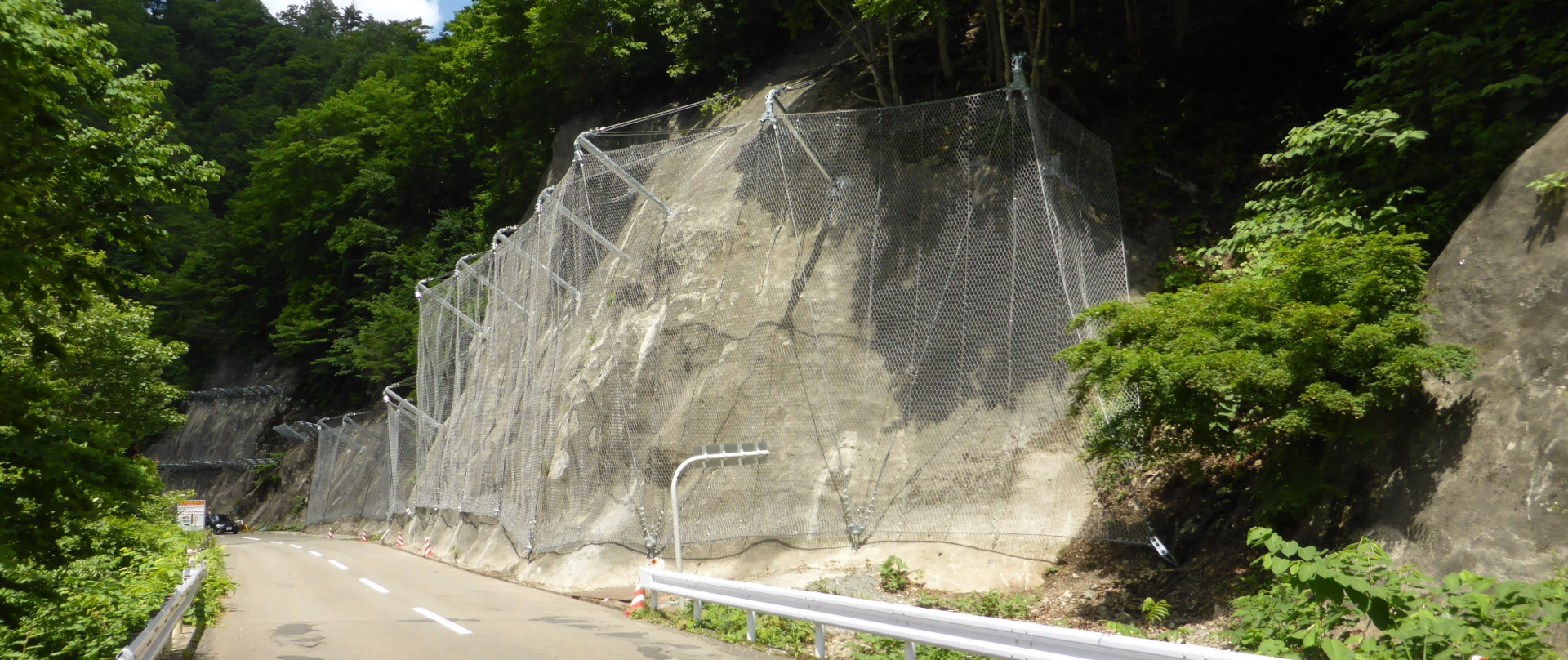

従来の崩落雪対策においては、コンクリート構造物で対策する場合は見た目に圧迫感がありました。また、鉛直式防護柵で対策する場合は柵高を非常に高くする必要がありました。スロープガードネットSタイプは、主部材が金網のため透過性に優れており、周囲の景観に調和します。
Features3
金網の張り出し量が少なく
道路際で設置可能
変形量の小さい二重撚線金網と変形抑制用のワイヤロープによって、ポケット部に雪が堆積したことによる谷側へのネット張り出し量を最小限に抑えるため、道路際でも安心して設置することが可能です。
Structure
構造

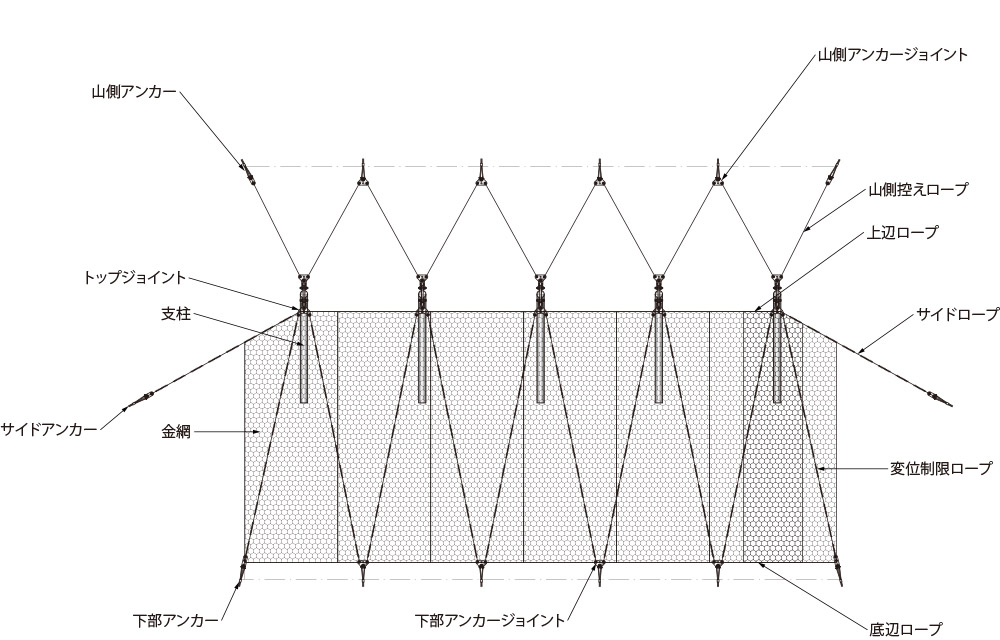

スロープガードネットSタイプは、支柱、金網、ワイヤロープで構成されています。基礎はアンカー構造であり、山側・下部にはワイヤアンカーを、支柱基部にはアンカーボルトを用います。斜面上に設置した支柱の頭部から斜面下端にかけて金網を設置することで、ポケット部を形成します。
画像を左右にスクロールできます

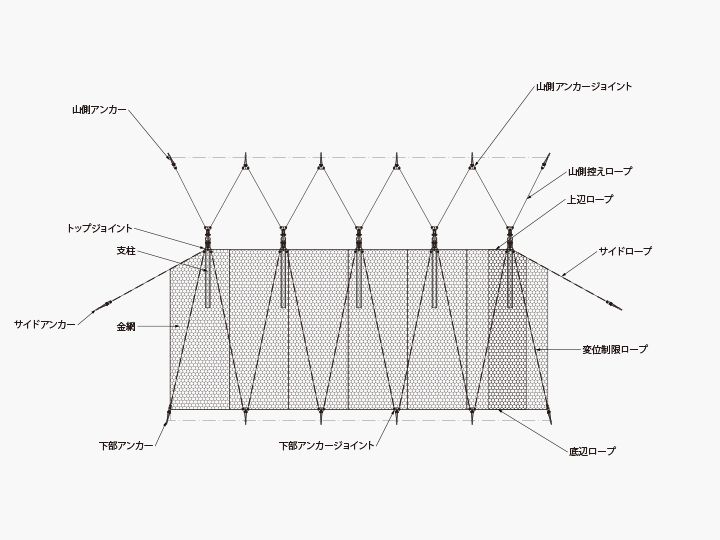

正面図
画像を左右にスクロールできます

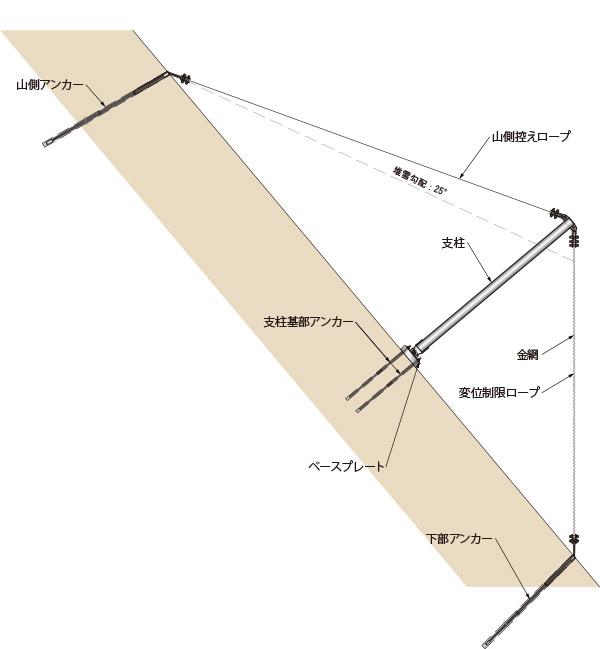

断面図
Experiment
実験
1/10スケールモデル実験
| 実験方法 | 供試体に対する土砂載荷実験 |
|---|---|
| 実験部材 | 1/10スケールモデル |
| 時期 | 2013年 |
| 場所 | 新潟県 |

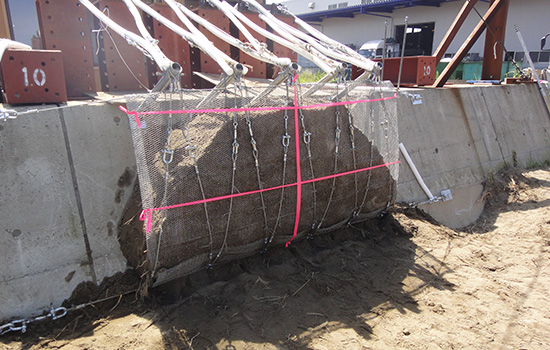

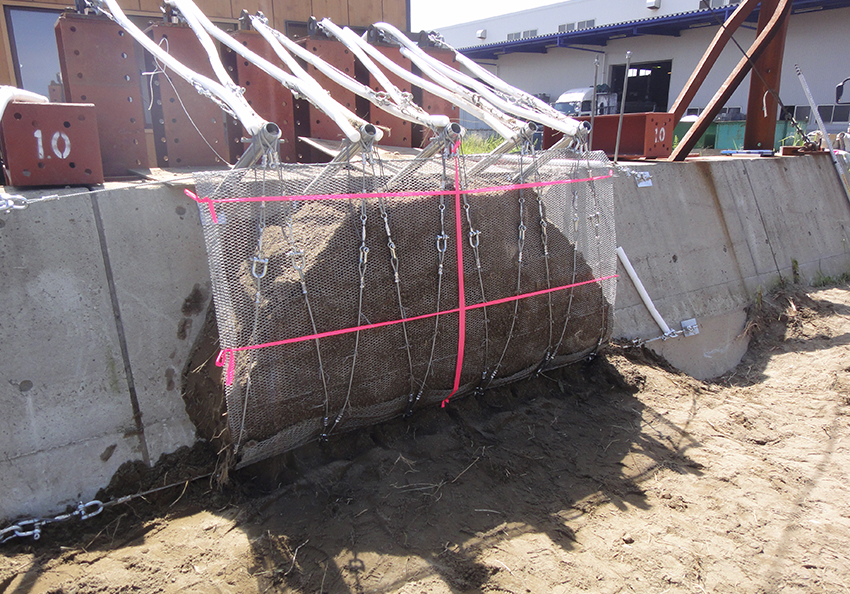

1/10スケールモデルの模型に、土砂を用いた堆雪の疑似荷重を載荷し、基本構造の確認を行いました。
土砂載荷状況
堆雪圧に対する性能照査実験
| 実験方法 | 実物供試体の試験施工及び冬季観測 |
|---|---|
| 時期 | 2013年～2014年 |
| 場所 | 新潟県 |

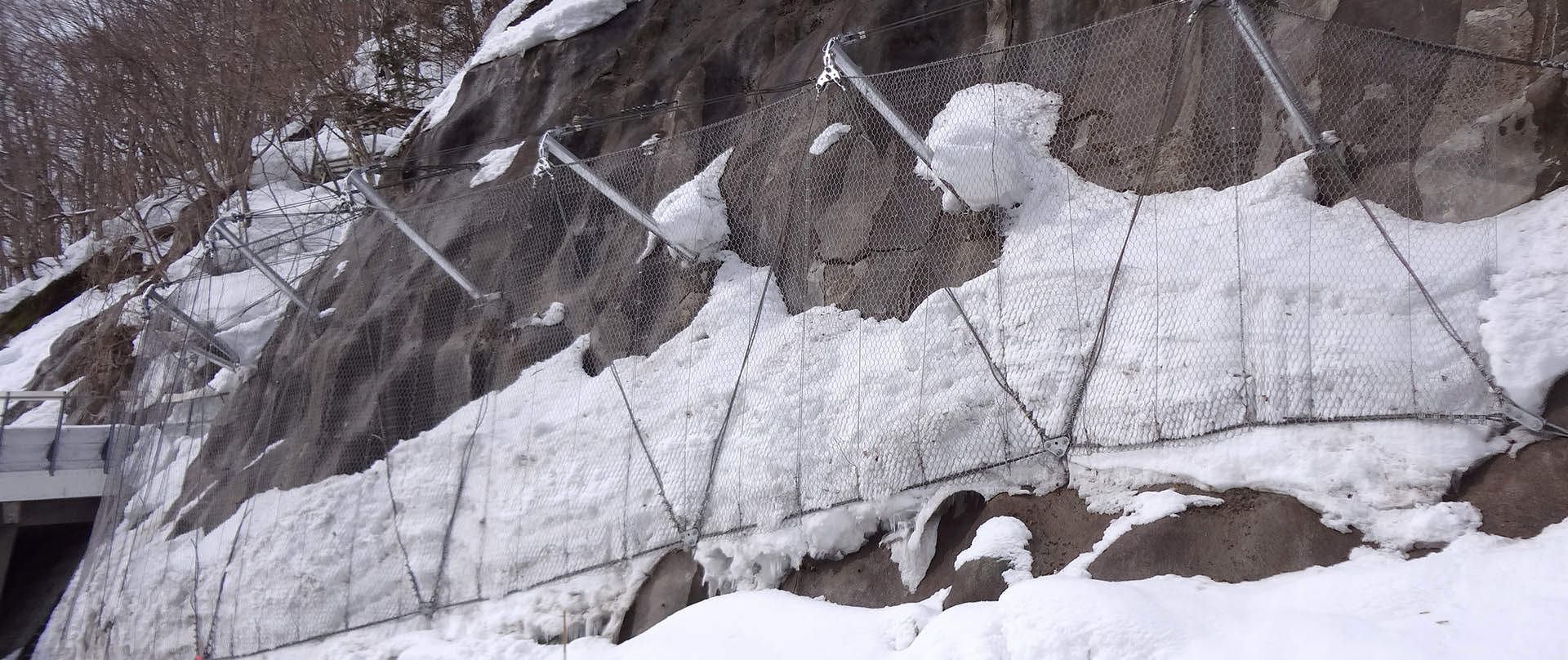

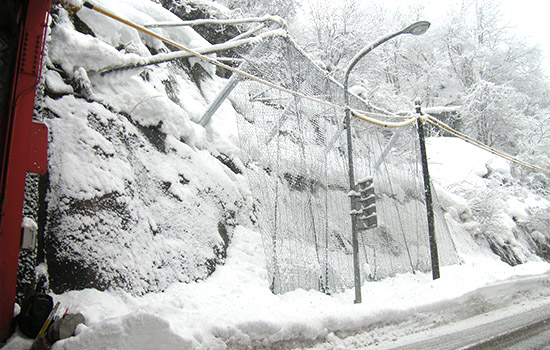

実物モデルを斜面に設置し冬期間観測することで、金網からの雪のすり抜け、ワイヤロープの張力を確認しました。
供試体設置、観測状況
Construction flow
施工手順
-

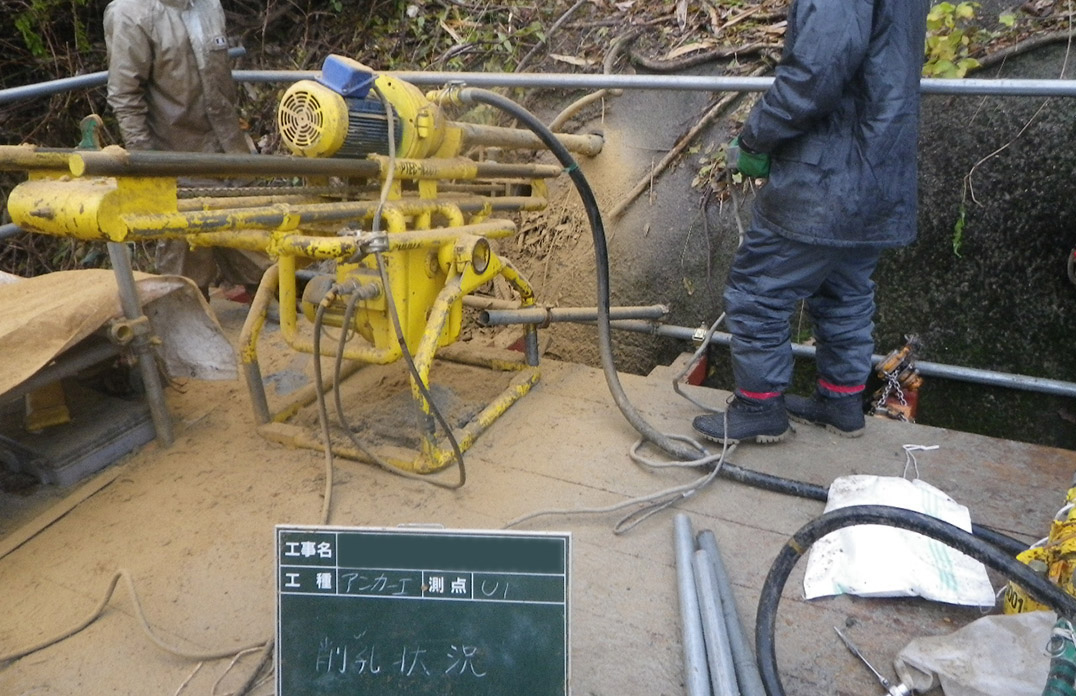

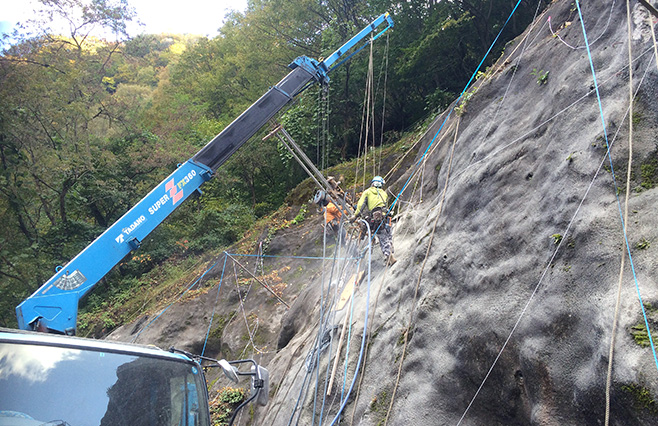

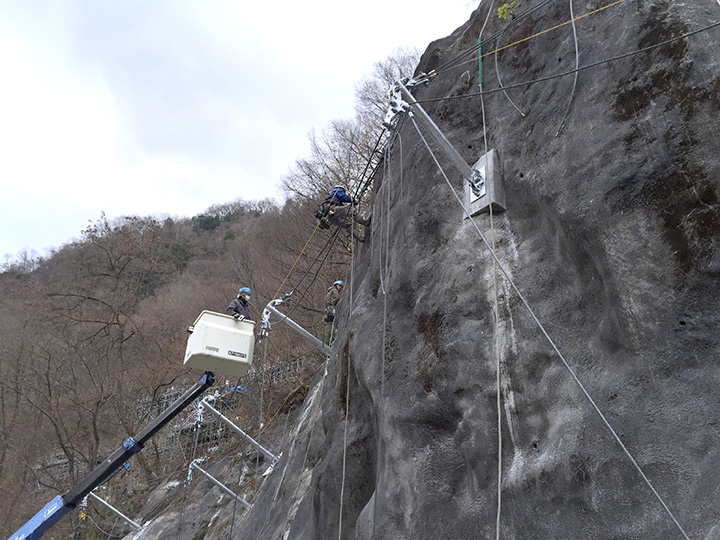

アンカー工（削孔）
各アンカーの打設位置に、ボーリングマシンを用いて所定の角度で削孔し、アンカー体を挿入します。 -
-

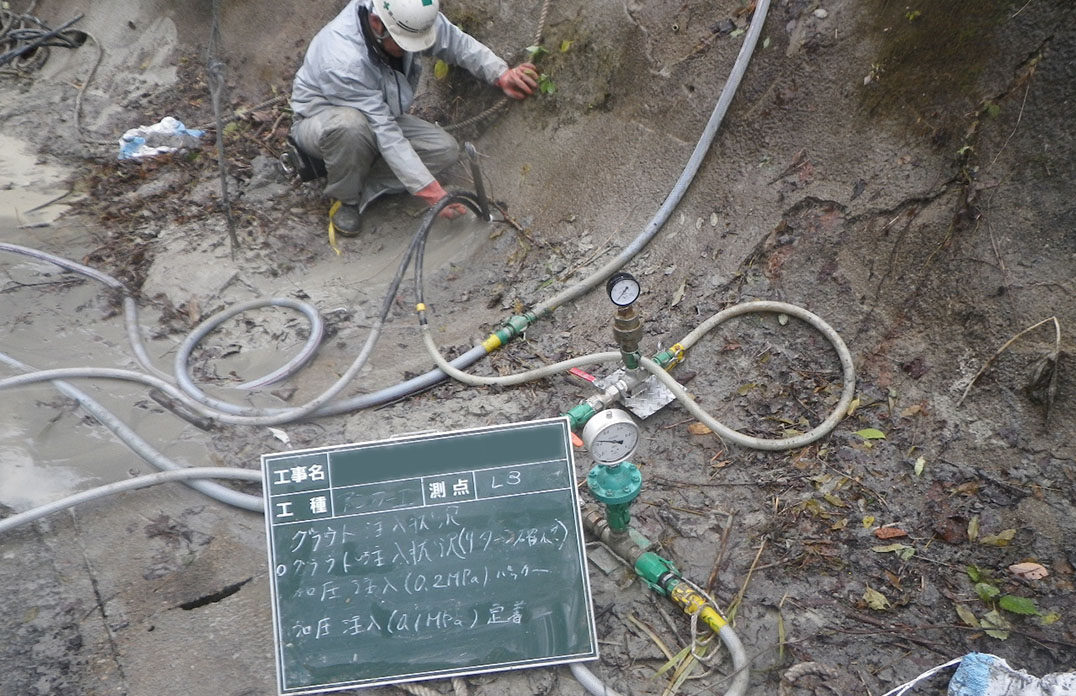

アンカー工（グラウト注入）
グラウトを所定の配合で練り混ぜ、孔内に注入します。グラウトの強度が設計値を満足するまで養生します。 -
-

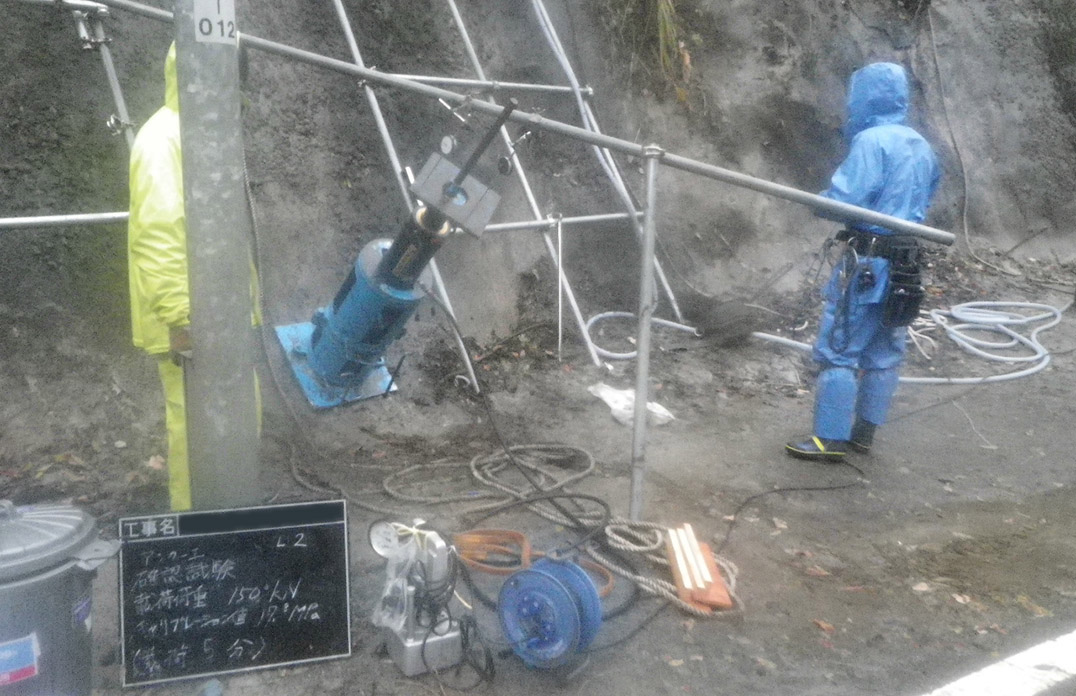

アンカー工（確認試験）
アンカーの確認試験を行い、設計耐力を満足しているか確認します。 -
-

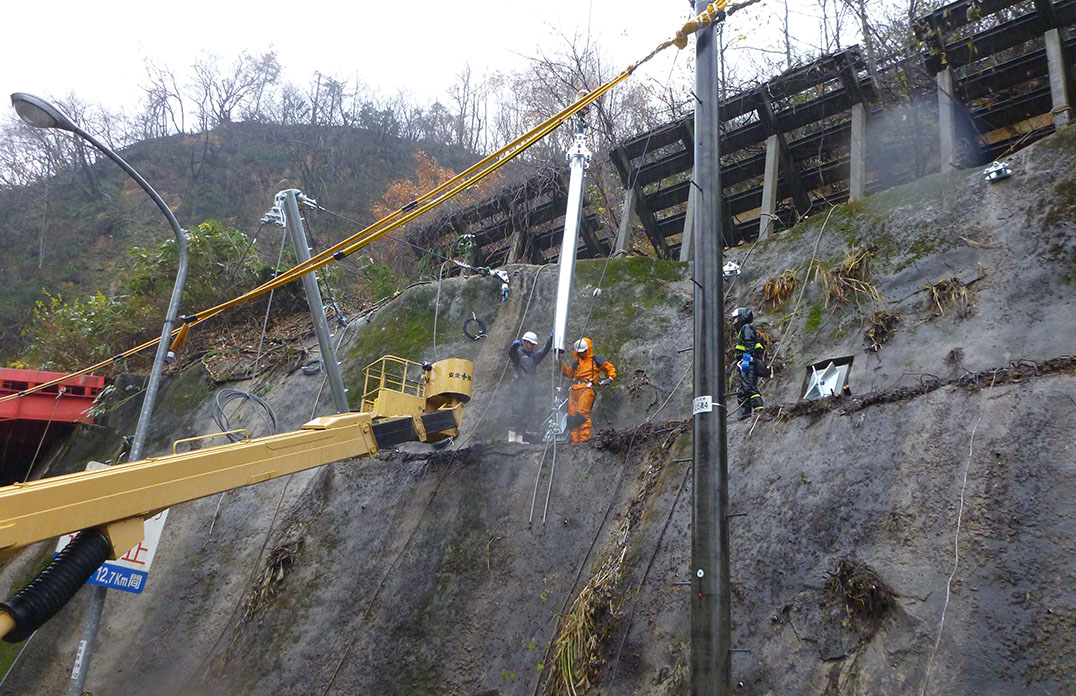

支柱設置工
ベースプレートを設置し、クレーンを用いて支柱を設置します。 -
-
ワイヤロープ設置工
各ワイヤロープを設置し、緊張させます。 -
-

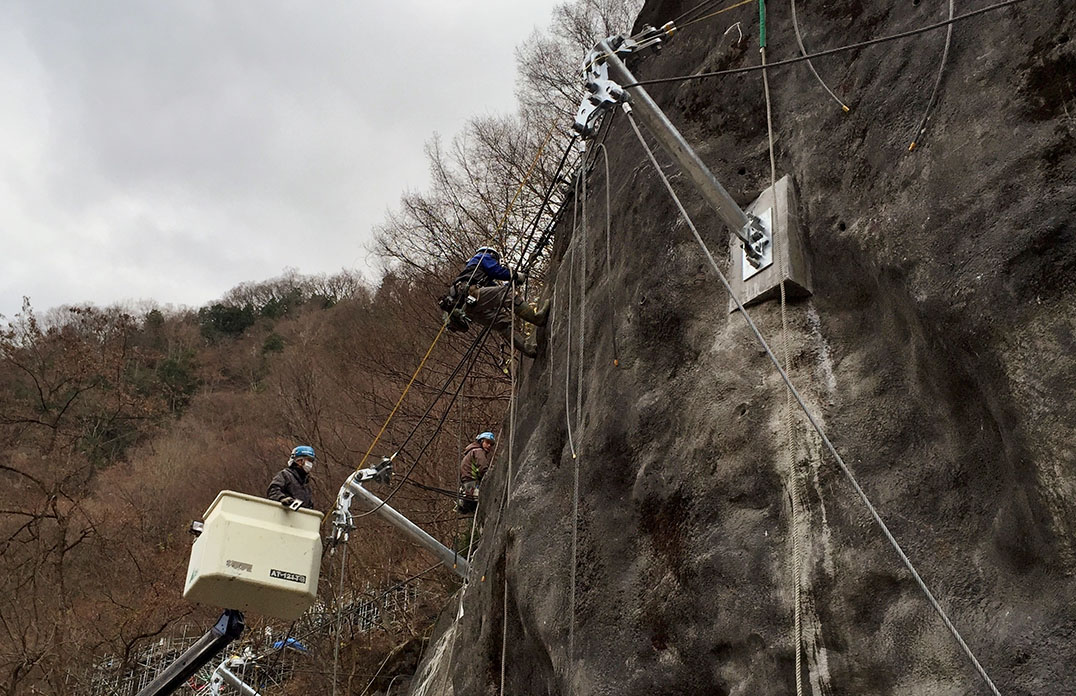

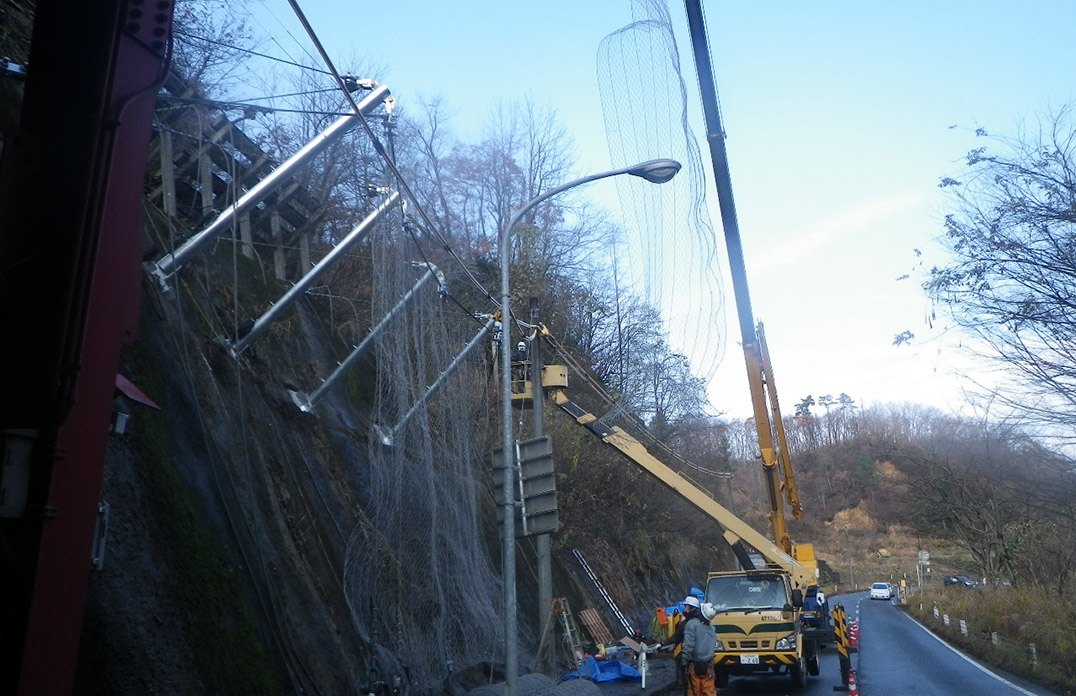

金網設置工
クレーンで吊り上げた金網を設置し、各ワイヤロープと結合します。 -
-

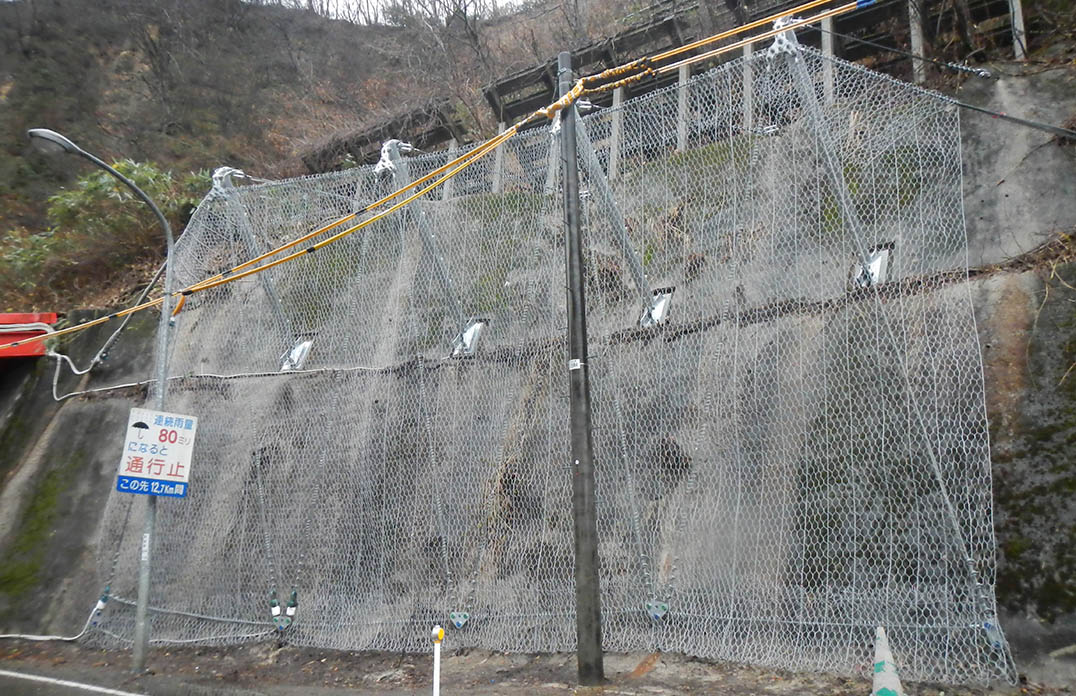

完成
-
